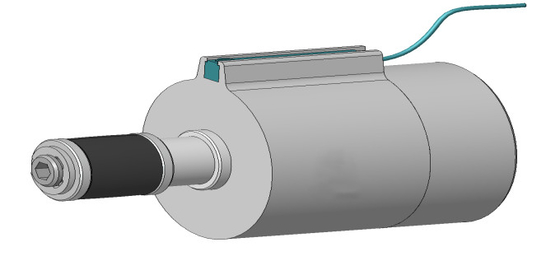

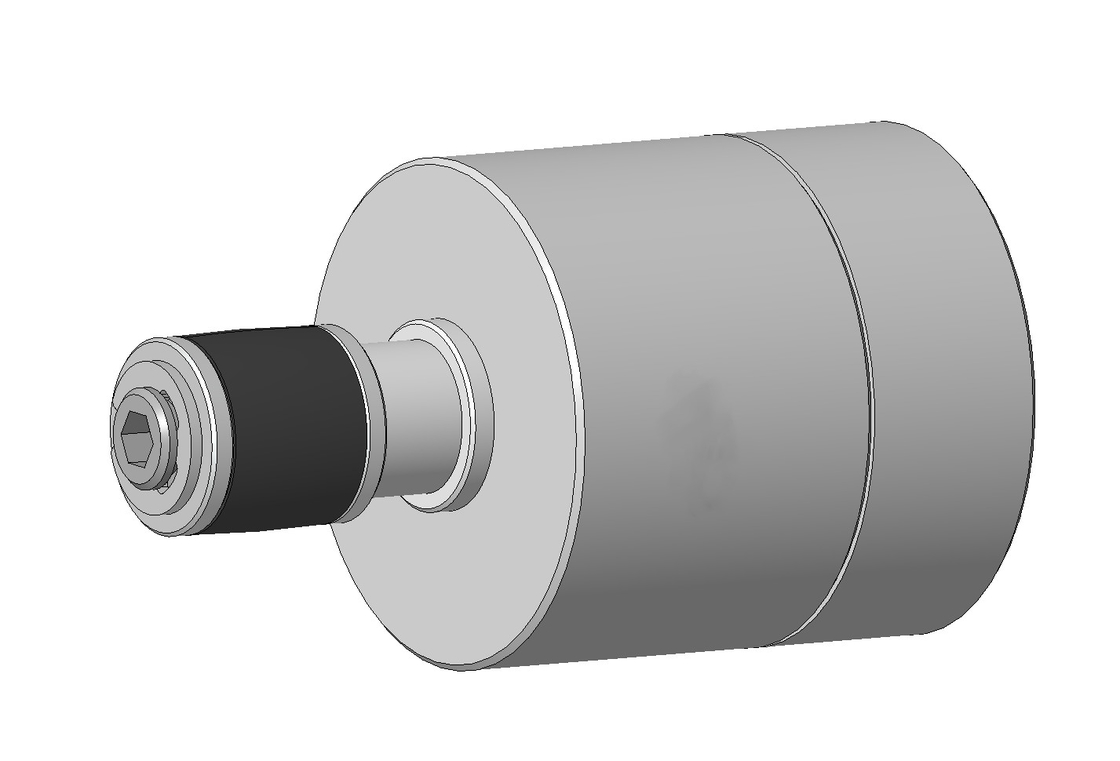

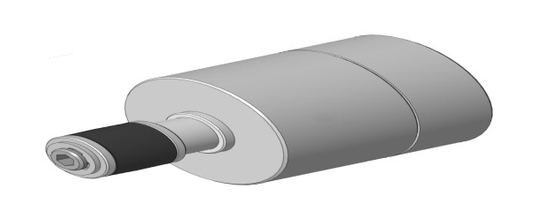

Connettore rapido pneumatico TF360
Il connettore rapido della serie TF360 adotta la pinza pneumatica, che viene utilizzata principalmente per test automatici o semiautomatici.Prova di tenuta all'ariadelle parti da provare con ildiametro internocontrollatotubo retto le caratteristiche, nonché le operazioni funzionali quali il riempimento, il collaggio e lo svuotamento.Come la sigillatura della parete interna del tubo rettilineo, dei fori e del filo interno, ecc.
I connettori rapidi della serie TF360 utilizzano il principio di guida del cilindro, le guarnizioni anteriori possono sigillare le parti da testare con un ampio intervallo di tolleranza.PL'azionamento pneumatico può essere applicato a prove automatizzate per ottenere un funzionamento automatizzato.
TF360 Vantaggi del connettore rapido
1)Può essere utilizzato come dispositivo portatile o fisso (a)Il sostegno fisso è richiesto).
2) Se) il tubo retto conlarghezzatolleranzagamma.
3) Sanello di ealingèautoadattamentoVe.
4)Nessun danno alla parete interna del tubo di prova.
5)Azionamento pneumatico, può realizzare test automatici.
TF360Parametri tecnici della serie
| Interfaccia applicabile |

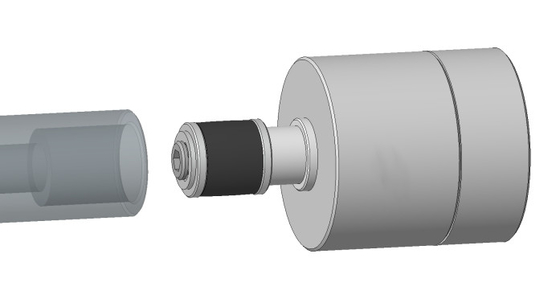

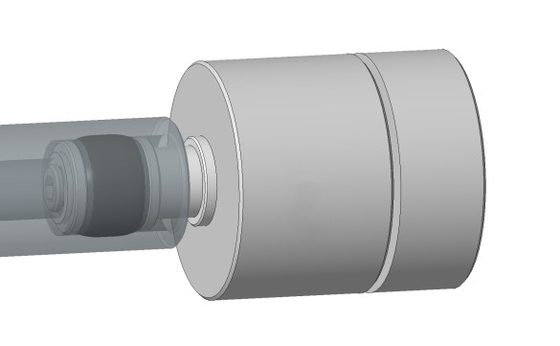

Interfaccia conIldiametro internocontrollatotubo retto caratteristiche: come la parete interna dritta del tubo,forie filo interno |
| Materiale del corpo |
leghe di alluminio,altri materiali possono essereselezionatosecondo le esigenze del cliente |
| Materiale di sigillo |
Il sigillo principale adottagomma nitrile(NBR) per impostazione predefinita, e altri materiali possono essere selezionati in base alle esigenze del cliente, come la tenuta con uretano in condizioni di maggiore usura |
| Medio applicabile |
Aria o gas secco e privo di olio non corrosivo |
| Modalità di funzionamento |
Azionamento pneumatico (5 ~ 10 bar di aria compressa) |
| Pressione di funzionamento |
0-9 bar (apparecchio richiesto per applicazioni a pressione, non richiesto per applicazioni a vuoto) |
| Temperatura di funzionamento |
-15°C-+100°C |
| Tasso di perdita* |
10- 4Paxm3/s |
* Questo è il tasso minimo di perditadiIlprodotti standard■ possiamo fornire dispositivi cona)un tasso di perdita inferiore su richiesta; ciò dipende dalle specifiche dettagliate fornite dal cliente (metodo di prova,temperatura di prova e pressione di prova) e la qualità del campione fornito dal cliente (.e. il trattamento superficiale della superficie di tenuta, rugosità e tolleranze dimensionali).
TF360Dimensioni della serie(unità: mm)
| Numero del corpus |
Porta di prova B1 |
Porta di azionamento P1 |
Fuoco di montaggio G1 |
D1 |
D2 |
L1 |
L |
| 0 |
M5 |
M5 |
M5 |
32 |
20 |
22 |
55 |
| 1 |
G1/8️ |
G1/8️ |
M6 |
40 |
26 |
28 |
70 |
| 2 |
G1/8️ |
G1/8️ |
M6 |
40 |
26 |
24 |
66 |
| 3 |
G1/8️ |
G1/8️ |
M6 |
60 |
41 |
40 |
75 |
| 4 |
G1/8️ |
G1/8️ |
M6 |
60 |
41 |
37 |
71 |
| 5 |
G1/2️ |
G1/8️ |
M6 |
88 |
60 |
59 |
106 |
| 6 |
G1/2️ |
G1/8️ |
M6 |
88 |
60 |
54 |
100 |
| 7 |
G3/4️ |
G1/8️ |
M6 |
107 |
76 |
57 |
94 |
| 8 |
G3/4️ |
G1/8️ |
M6 |
107 |
76 |
57 |
94 |
TF360Applicazione in serie
1.Industria di prova dei motori
2.Nuovo settore dei test energetici
3. Prova strumentale
4Industria dei sistemi di refrigerazione e di condizionamento dell'aria
5. gas, liquido a riempimento rapido
6. sigillo rapido industriale generale
