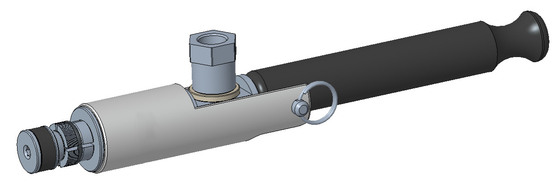

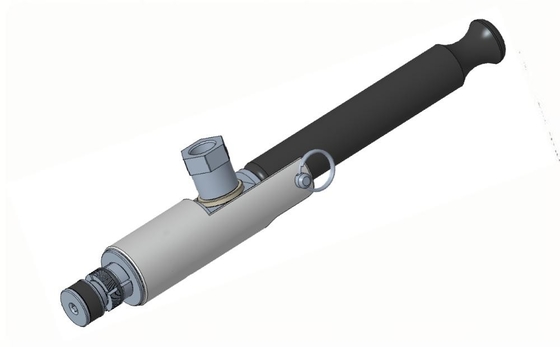

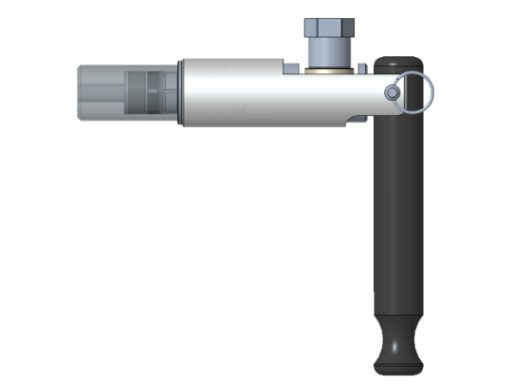

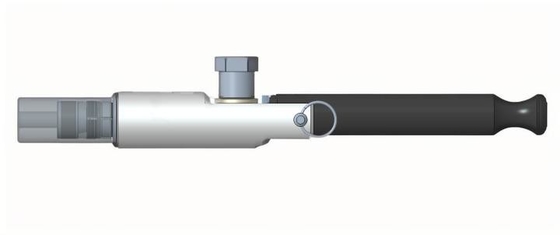

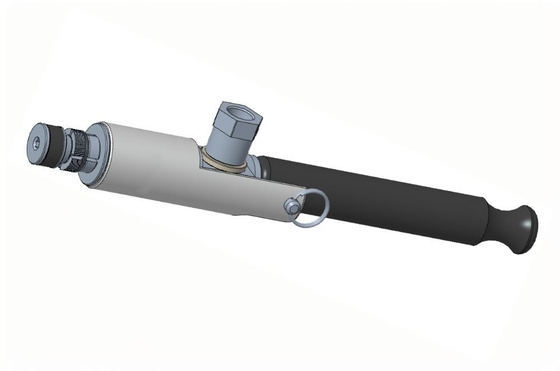

Tipo di maniglia in lega di alluminio della serie TF321 di accoppiamento a collegamento rapido (adatto per applicazioni ad alta pressione)
Il connettore rapido della serie TF321 adotta la pinza eccentrica della maniglia, che viene spesso utilizzata per i test manuali ad alta tensione.Può realizzare la pressione e tenuta dell'aria di prova dei pezzi da testare con il diametro interno controllato caratteristiche del tubo retto, nonché operazioni funzionali quali il riempimento, il collaggio e lo svuotamento, come la sigillatura della parete interna del tubo rettilineo, fori e filo interno, ecc.
Il connettore rapido TF321 ottiene la tenuta serrando la parete interna della parte da misurare attraverso il suo sigillo anteriore.stringe saldamente la parete interna della parte da misurare, e la pressione di esercizio può raggiungere i 70 bar.
TF321 Vantaggi del connettore rapido
1) La pressione di esercizio è elevata, che può raggiungere i 70 bar.
2) Sigillare il tubo retto a diametro interno controllato con ampia gamma di tolleranze.
3) L'anello di tenuta è autoadattivo.
4) Semplice funzionamento, sicurezza e affidabilità, facile manutenzione.
Parametri tecnici della serie TF321
| Interfaccia applicabile |
Interfaccia con ildiametro internocontrollatotubo retto caratteristiche: come parete interna dritta del tubo, fori efilo interno |
| Materiale del corpo |
Leggia di alluminio, altri materiali possono essere scelti anche in base alle esigenze del cliente |
| Materiale di sigillo |
Il sigillo principale è realizzato di gomma nitrile (NBR) per impostazione predefinita e altri materiali possono essere selezionati in base alle esigenze del cliente |
| Medio applicabile |
Gas o liquidi non corrosivi |
| Modalità di funzionamento |
Serratura della maniglia eccentrica |
| Pressione di funzionamento |
0- altri70 bar |
| Temperatura di funzionamento |
-15°C - +100°C |
| Tasso di perdita* |
10-4Paxm3/s |
* Questo è il tasso minimo di perdita diIlprodotti standard■ possiamo fornire dispositivi cona)un tasso di perdita inferiore su richiesta; ciò dipende dalle specifiche dettagliate fornite dal cliente (metodo di prova,temperatura di prova e pressione di prova) e la qualità del campione fornito dal cliente (.e. il trattamento superficiale della superficie di tenuta, rugosità e tolleranze dimensionali).
Dimensioni della serie TF321 (unità: mm)
| Numero del corpus |
Fuoco di fluido B1 |
D1 |
D2 |
L1 |
L |
| 1 |
G1/8 |
22 |
16 |
85 |
175 |
| 2 |
G1/8 |
22 |
16 |
90 |
180 |
| 3 |
G1/8 |
27 |
16 |
95 |
185 |
Applicazione della serie TF321
1Industria di prova dei motori
2. Nuova industria dei test energetici
3. Prova strumentale
4Industria dei sistemi di refrigerazione e di condizionamento dell'aria
5. gas, liquido a riempimento rapido
6. sigillo rapido industriale generale
