Banco di prova per test di prestazioni e affidabilità di riduttore e assale con raffreddamento ad aria forzata uno-a-uno da 600kW

Banco di prova per prestazioni e affidabilità di riduttori e assali con raffreddamento ad aria forzata 600kW, rapporto uno a uno

Il banco di prova per le prestazioni del riduttore viene utilizzato principalmente per completare il test delle prestazioni e il test di affidabilità della trasmissione, dell'assale motore, ecc., e può soddisfare i requisiti di prova del pezzo in prova come il test di efficienza, il test dinamico, il test delle prestazioni, il test di affidabilità, ecc. Il banco di prova di durata del riduttore è composto principalmente dal sistema dinamometrico lato ingresso (azionamento e carico), dal sistema dinamometrico lato uscita (carico e azionamento), dal sistema inverter a frequenza variabile di feedback, dal sistema di controllo, dal sistema di acquisizione dati, dal sistema meccanico del banco, dal sistema della stazione dell'olio, dal sistema di videosorveglianza, ecc.

1. Banco di prova per prestazioni e affidabilità di riduttori e assali con raffreddamento ad aria forzata 600kW, rapporto uno a unoComponenti

• Dinamometro elettrico:

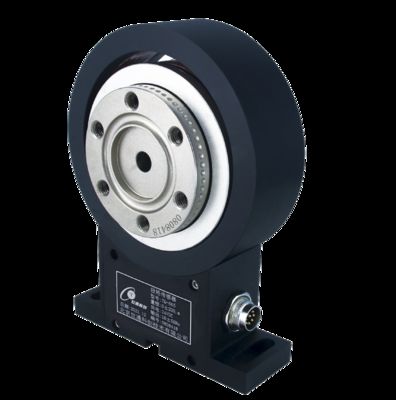

Il dinamometro elettrico viene utilizzato come dispositivo di carico/trascinamento per il motore per caricare/trascinare la trasmissione; il dinamometro elettrico è composto principalmente da un motore CA principale, una flangia di coppia, una base di montaggio del dinamometro elettrico, ecc. Il motore del dinamometro elettrico utilizza prodotti ad alta coppia della serie SSCD; un dispositivo di misurazione della coppia è installato sul dinamometro elettrico per la misurazione della coppia; allo stesso tempo, un encoder è installato sul dinamometro elettrico per la misurazione della velocità.

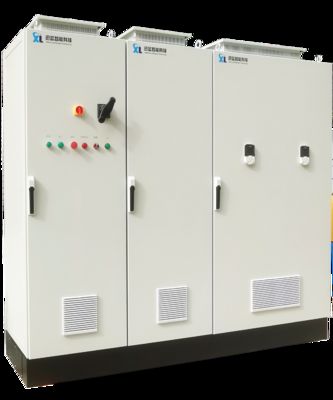

• Sistema inverter a frequenza variabile:

Il sistema di controllo a conversione di frequenza della serie DTC viene utilizzato per controllare il dinamometro elettrico; il sistema opera in quattro quadranti per controllare il dinamometro elettrico per il carico. L'energia elettrica generata dopo il carico viene reimmessa nel bus CC attraverso il sistema inverter a frequenza variabile per azionare il dinamometro elettrico.

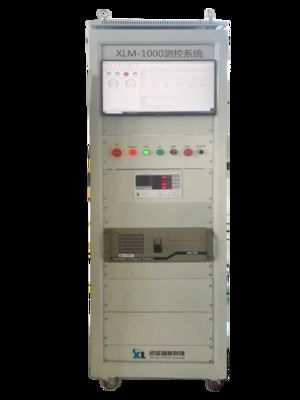

• Sistema di controllo XLP2000 e software di controllo:

Il sistema di controllo numerico XLP2000 della nostra azienda viene utilizzato per il controllo generale del banco di prova; il sistema di controllo XLP2000 comunica con il sistema inverter a frequenza variabile tramite il bus per completare l'impostazione e il controllo di ogni condizione di lavoro del banco di prova; il sistema di controllo XLP2000 riceve vari parametri raccolti dal sistema tramite il bus CAN e, allo stesso tempo, il sistema di controllo XLP2000 integra apparecchiature ausiliarie esterne, centralizza la comunicazione e il controllo; l'intero processo di prova può essere completato automaticamente.

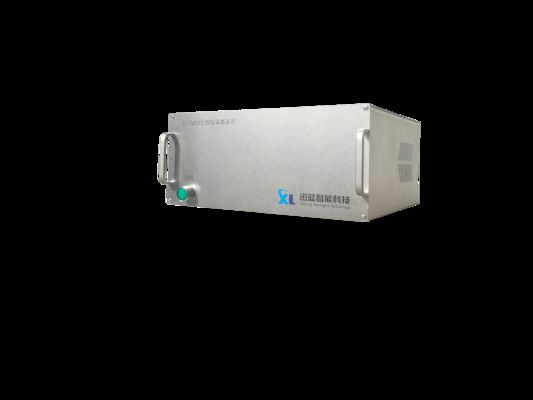

• Sistema di acquisizione dati:

Dotato di sensori di temperatura e moduli di acquisizione della temperatura corrispondenti, viene utilizzato per raccogliere parametri come la temperatura di ogni parte e la temperatura dell'olio lubrificante e caricare i dati raccolti sul sistema di controllo XLP2000 tramite il bus per realizzare la visualizzazione, la registrazione e l'elaborazione dei dati.

• Accoppiamento e coperchio di protezione:

Un albero di trasmissione cardanico viene utilizzato per collegare il sistema dell'albero di trasmissione; un coperchio di protezione è installato sulla parte superiore delle parti rotanti come l'accoppiamento per la protezione. L'accoppiamento è collegato alla trasmissione testata tramite l'attrezzatura per completare il collegamento del sistema di trasmissione dell'intero banco di prova.

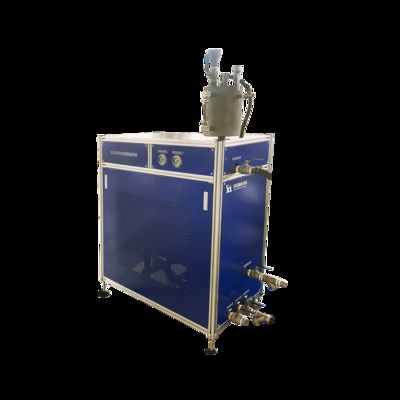

• Stazione di olio lubrificante

Questa soluzione utilizza la stazione di olio lubrificante SLE-2120G per fornire lubrificazione a pressione costante, flusso costante e temperatura costante per l'UUT. Il dispositivo utilizza un PLC Siemens come unità di controllo principale, in grado di soddisfare l'alimentazione dell'olio lubrificante in diverse condizioni di impostazione;

• Staffa di trasmissione regolabile

La staffa di trasmissione regolabile è collegata alla trasmissione tramite un connettore speciale per formare un tutt'uno. L'altezza della trasmissione può essere regolata su e giù regolando la vite di sollevamento sulla staffa di montaggio, ottenendo così la regolabilità tridimensionale del supporto della trasmissione; uno strumento adattatore speciale è installato sulla staffa di trasmissione per fissare il pezzo in prova.

• Piastra in ghisa

La piastra in ghisa in questa soluzione è un supporto di riferimento planare realizzato in ghisa ad alta resistenza HT250, che presenta le caratteristiche di accuratezza affidabile, uso stabile e trasporto conveniente.

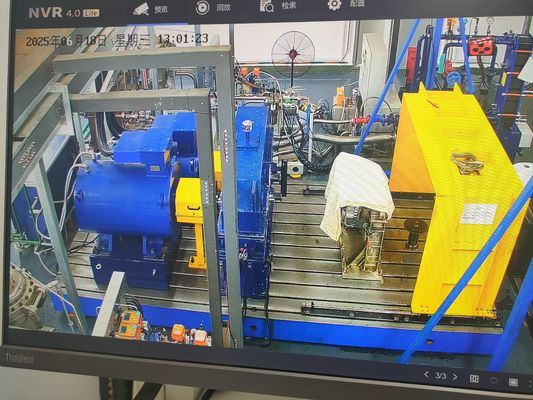

• Sistema di monitoraggio

Il sistema di monitoraggio è dotato di una telecamera a infrarossi ad alta definizione, un videoregistratore e un display LCD, che possono monitorare lo stato del prodotto in tempo reale durante il test del prodotto.

2. Banco di prova per prestazioni e affidabilità di riduttori e assali con raffreddamento ad aria forzata 600kW, rapporto uno a uno Principio di funzionamento

Il sistema di azionamento eroga potenza per azionare il riduttore in base alle condizioni di lavoro preimpostate, il sistema di carico simula il carico effettivo e il sistema di acquisizione dati trasmette i parametri al sistema di controllo in tempo reale e il sistema di controllo regola dinamicamente l'azionamento e il carico di conseguenza. Il monitoraggio video e i test di tenuta lavorano insieme e, dopo il test, l'efficienza di trasmissione, la capacità di carico e altri indicatori vengono calcolati tramite l'analisi dei dati per completare la valutazione delle prestazioni.

3. Banco di prova per prestazioni e affidabilità di riduttori e assali con raffreddamento ad aria forzata 600kW, rapporto uno a uno Ambiente e condizioni d'uso

1). Condizioni di alimentazione: alimentazione CA 380/220 V 50 Hz, dotata di stabilizzatore di tensione e UPS, fluttuazione di tensione entro ±10%, fluttuazione di frequenza entro ±0,5 Hz.

2). Ambiente di lavoro: laboratorio professionale, temperatura ambiente -10°C～45°C, umidità relativa ≤85%, con buone strutture di ventilazione, isolamento dalle vibrazioni e isolamento acustico.

4. Banco di prova per prestazioni e affidabilità di riduttori e assali con raffreddamento ad aria forzata 600kW, rapporto uno a unoParametri tecnici del dinamometro elettrico

Parametri tecnici del dinamometro elettrico SSCD600 - 1500 / 3500

Parametri tecnici del dinamometro elettrico SSCD600 - 375 / 875

5. Banco di prova per prestazioni e affidabilità di riduttori e assali con raffreddamento ad aria forzata 600kW, rapporto uno a unoStandard di riferimento

QC/T 568-2019 Requisiti tecnici e metodi di prova su banco per gruppi di trasmissione meccanica automobilistica

QC/T-291-2023 "Requisiti di prestazione e metodi di prova su banco per gruppi di scatole di trasferimento meccaniche automobilistiche"

6. Banco di prova per prestazioni e affidabilità di riduttori e assali con raffreddamento ad aria forzata 600kW, rapporto uno a unoAree di applicazione

1). Industria automobilistica: utilizzato per la ricerca e lo sviluppo e il collaudo di riduttori come trasmissioni e per ottimizzare i sistemi di alimentazione.

2). Energia eolica: testare le prestazioni del riduttore in condizioni di lavoro complesse per garantire il funzionamento stabile dell'apparecchiatura.

3). Costruzione navale: valutare l'affidabilità e la resistenza agli urti dei riduttori in condizioni di navigazione.

4). Apparecchiature industriali: ottimizzare il design del riduttore di macchine utensili e altre apparecchiature per migliorare l'efficienza della trasmissione.

5). Aerospaziale: garantire che i riduttori di precisione funzionino in modo affidabile in condizioni estreme.
