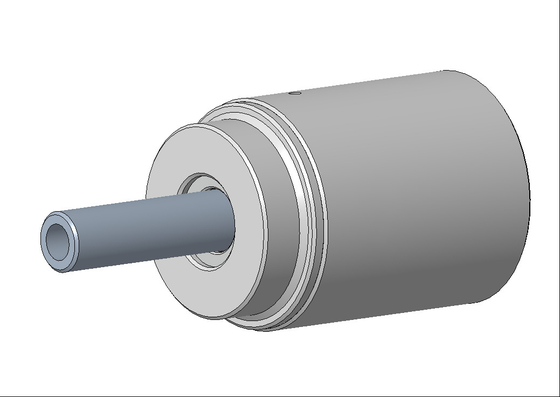

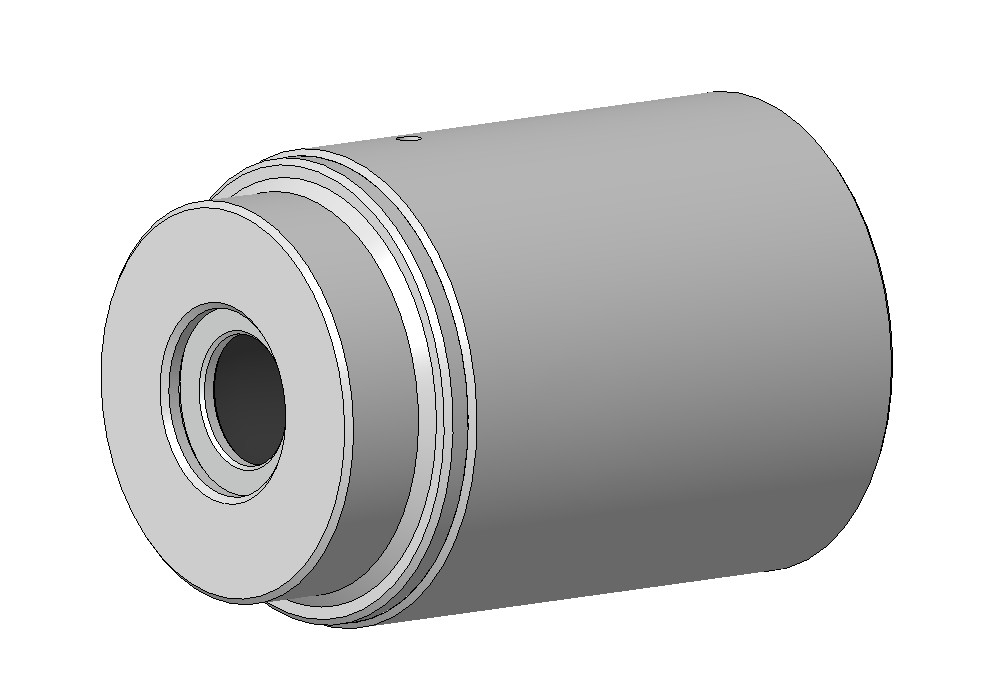

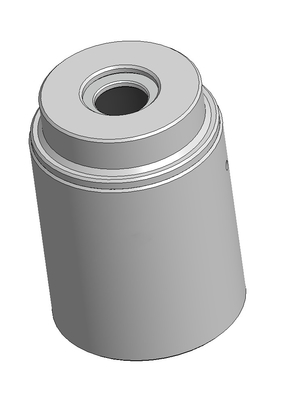

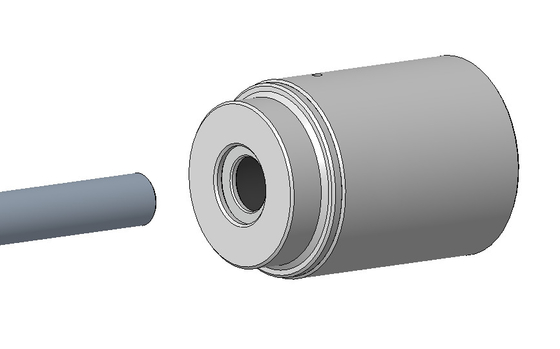

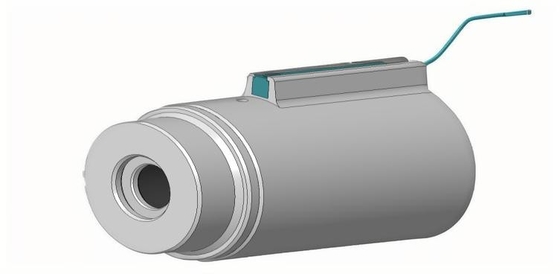

Connettore rapido pneumatico TF460
Il connettore rapido della serie TF460 adotta la pinza pneumatica, utilizzata principalmente per test automatici o semiautomatici.Prova di tenuta all'ariadelle parti da provare con ildiametro internocontrollatotubo retto le caratteristiche, nonché le operazioni funzionali quali il riempimento, il collaggio e lo svuotamento, come la sigillatura della parete esterna del tubo rettilineo, del tubo a flangia, del tubo a squame e del filo esterno.
I connettori rapidi della serie TF460 utilizzano il principio di guida del cilindro, i sigilli anteriori possono sigillare i componenti da testare conlarghezzagamma di tolleranza.PL'azionamento pneumatico può essere applicato a prove automatizzate per ottenere un funzionamento automatizzato.
TF460 Vantaggi del connettore rapido
1) SealtIl tubo è dritto e ha una piccola apertura di ventilazione.
2) Se) il tubo retto conlarghezzagamma di tolleranza.
3) SL'anello di ealing si autoadatta.
4)Nessun danno al tubo di prova.
5)Azionamento pneumatico, può realizzare test automatici.
TF460Parametri tecnici della serie
| Interfaccia applicabile |
Interfacce con diametro esternocontrollatocaratteristiche dei tubi dritti: come la parete esterna dei tubi dritti, i tubi a flange, i tubi a pesce e il filo esterno |
| Materiale del corpo |
leghe di alluminio,altri materiali possono essereselezionatosecondo le esigenze del cliente |
| Materiale di sigillo |
Il sigillo principale adottagomma nitrile(NBR) per impostazione predefinita, e altri materiali possono essere selezionati in base alle esigenze del cliente, come la tenuta con uretano in condizioni di maggiore usura |
| Medio applicabile |
Aria secca e priva di olio o gas non corrosivi |
| Modalità di funzionamento |
Azionamento pneumatico (5 ~ 10 bar di aria compressa) |
| Pressione di funzionamento |
0-35 bar (apparecchio richiesto per applicazioni a pressione, non richiesto per applicazioni a vuoto) |
| Temperatura di funzionamentore |
-15°C-+100°C |
| Tasso di perdita* |
10- 4Paxm3/s |
* Questo è il tasso minimo di perditadiIlprodotti standard■ possiamo fornire dispositivi cona)un tasso di perdita inferiore su richiesta; ciò dipende dalle specifiche dettagliate fornite dal cliente (metodo di prova,temperatura di prova e pressione di prova) e la qualità del campione fornito dal cliente (.e. il trattamento superficiale della superficie di tenuta, rugosità e tolleranze dimensionali).
TF460Dimensioni della serie(unità: mm)
| Numero del corpus |
Porta di prova B1 |
Porta di azionamento P1 |
Fuoco di montaggio G1 |
D1 |
D2 |
D3 |
L1 |
L |
| 0 |
G1/8️ |
M5 |
M5 |
38 |
32 |
28 |
8 |
52 |
| 1 |
G1/4️ |
G1/8️ |
M6 |
57 |
47 |
42 |
10 |
70 |
| 2 |
G1/2️ |
G1/8️ |
M6 |
79 |
69 |
64 |
14 |
90 |
| 3 |
G1️ |
G1/8️ |
M6 |
108 |
91 |
82 |
26 |
115 |
| 4 |
G1-1/2️ |
G1/8️ |
M6 |
139 |
122 |
108 |
30 |
120 |
| 5 |
G2️ |
G1/8️ |
M10 |
178 |
162 |
140 |
34 |
120 |
TF460Applicazione in serie
1.Industria di prova dei motori
2.Nuovo settore dei test energetici
3. Prova strumentale
4Industria dei sistemi di refrigerazione e di condizionamento dell'aria
5. gas, liquido a riempimento rapido
6. sigillatura rapida industriale generale
