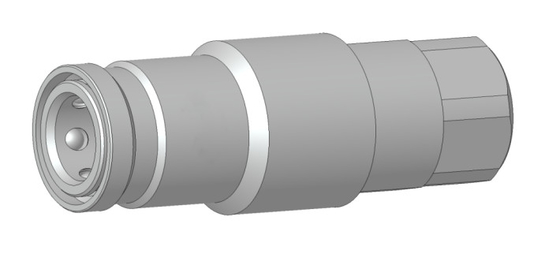

TF531 Serie Acciaio inossidabile con manica tipo sfera di acciaio di accoppiamento rapido (speciale per la porta del tubo del carburante)

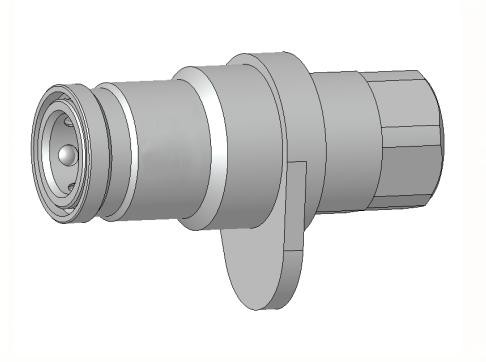

Il connettore rapido della serie TF531 adotta il blocco a sfera di acciaio con manica, che viene utilizzato principalmente per i test manuali.bloccaggio a sfera di acciaio, struttura compatta, facile da utilizzare, sicuro e affidabile, il collegamento mareL può essere facilmente raggiunto conspinta a mano singoladie tirareIl corpo principale è realizzato in acciaio inossidabile ad alta resistenza, il che rende il connettore più resistente.Possiamo fornire un connettore rapido la cui manica con piastra di spinta laterale.
TF531 Vantaggi del connettore rapido
1)Ridurre il danno causato dal filo da inserimento e rimozione frequenti.
2)Sigillazione istantanea della connessione, elevata efficienza della connessione, adatta a esigenze di prova di inserimento e rimozione ripetute ad alta frequenza e in numero elevato.
3)Disegno unico della pinza del filo, senza l'aiuto di strumenti, premendo la maniglia può realizzare la connessione di sigillamento istantanea del filo.
4)UnicoPressione della manigliae di tenuta, anche se la pressione è costantemente mutevole, può bloccare saldamente il connettore per garantire l'affidabilità della connessione.
5)La progettazione delmaniglia di pressioneè ergonomica e più comoda da usare.Il sigillo è semplice da sostituire e facile da mantenere.
TF531 Parametri tecnici della serie
| Interfaccia applicabile |
Portello della condotta del carburante (conforme alla norma SAE J2044) |
| Materiale del corpo |
Acciaio inossidabile resistente alla corrosione ad alta resistenza, possono essere selezionati anche altri materiali in base alle esigenze del cliente |
| Materiale di sigillo |
La gomma al fluoro (FKM) viene utilizzata come sigillo principale di default e altri materiali possono essere selezionati in base alle esigenze del cliente |
| Medio applicabile |
Olio combustibile, come benzina, diesel, cherosene, ecc. |
| Modalità di funzionamento |
Sleevetipo di sfera di acciaio |
| Pressione di funzionamento |
0-25bar |
| Temperatura di funzionamento |
-15°C-+100°C |
| Tasso di perdita* |
10- 4Paxm3/s |
* Questo è il tasso minimo di perditadiIlprodotti standard■ possiamo fornire dispositivi cona)un tasso di perdita inferiore su richiesta; ciò dipende dalle specifiche dettagliate fornite dal cliente (metodo di prova,temperatura di prova e pressione di prova) e la qualità del campione fornito dal cliente (.e. il trattamento superficiale della superficie di tenuta, rugosità e tolleranze dimensionali).
TF531 Dimensioni della serie(unità: mm)
| ProdottoModel |
Diametro del sigillo A |
B |
C |
D |
Numero del corpus |
Fuoco di fluido B1 |
Modello conchiusuravalvola |
| TF531- Y0630 |
6.3 |
8.75±0.15 |
20.91±0.25 |
1.57 |
1 |
G 1/8️ |
TF531-Y0630V |
| TF531- Y0789 |
7.89 |
10.98±0.15 |
21.12±0.25 |
1.57 |
1 |
G 1/8️ |
TF531-Y0789V |
| TF531- Y0949 |
9.49 |
12.94±0.21 |
21.12±0.25 |
1.57 |
2 |
G 1/8️ |
TF531-Y0949V |
| TF531- Y0989 |
9.89 |
13.42±0.21 |
24.74±0.25 |
2.34 |
2 |
G 1/8️ |
TF531-Y0989V |
| TF531- Y1180 |
11.8 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4️ |
TF531-Y1180V |
| TF531- Y1261 |
12.61 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4️ |
TF531-Y1261V |
| TF531- Y1582 |
15.82 |
19.18±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8️ |
TF531-Y1582V |
| TF531- L'anno 1890 |
18.9 |
22.33±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8️ |
TF531-Y1890V |
| TF531- Y2270 |
22.7 |
25.7±0.5 |
29.5±0.5 |
2.34 |
5 |
G 1/2️ |
TF531-Y2270V |
| TF531- Y2550 |
25.5 |
28.2±0.5 |
29.5±0.5 |
2.34 |
6 |
G 3/4️ |
TF531-Y2550V |
| TF531- Y2842 |
28.42 |
32.3±0.5 |
42.5±0.5 |
2.34 |
6 |
G 3/4️ |
TF531-Y2842V |
TFIl connettore della serie 531V ha una valvola a sfera unidirezionale integrata, con una pressione massima di 50 bar.
In caso di richieste di retrocesso dopo il test, contattare il nostro ingegnere commerciale e ordinare il connettore rapido TF531 con funzione di retrocesso come indicato di seguito.
TF531 Applicazione in serie
1.Industria di prova dei motori
2.Nuovo settore dei test energetici
3. Prova strumentale
4Industria dei sistemi di refrigerazione e di condizionamento dell'aria
5. gas, liquido a riempimento rapido
6. sigillo rapido industriale generale
