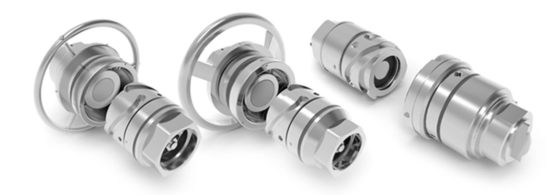

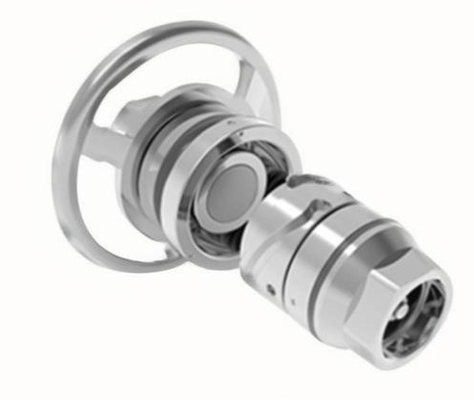

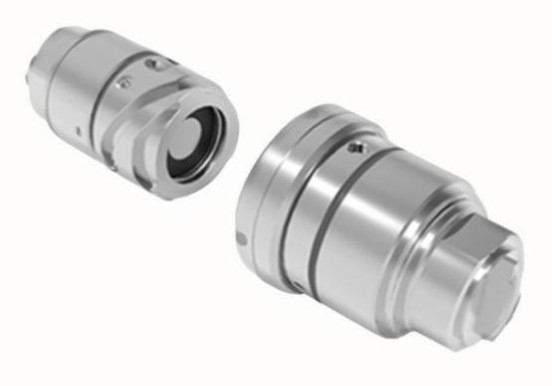

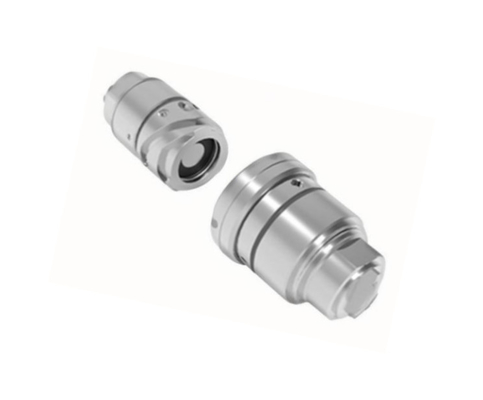

TFC connettori fluidi a tre scanalature
Il connettore fluido a tre scanalature della serie TFC adotta il metodo di blocco a tre scanalature, in grado di realizzare il blocco e lo scollegamento di spina e presa spingendo e tirando la rotazione, facile da usare,sicuro e affidabile. ampiamente utilizzato nel sistema di connessione delle grandi linee di gasdotti di flusso, come la difesa militare, la petrochimia, i carri cisterna ferroviari, i container, il carico e lo scarico dei serbatoi di stoccaggio marini.
Vantaggi del connettore fluido a tre scanalature TFC
1) Disegno di struttura di blocco a tre scanalature unico, facile da usare e connessione stabile e affidabile.
2) La ruota manuale di funzionamento è dotata di design ergonomico, che rende l'operazione più comoda e veloce.
3) Disegno di valvola di chiusura a due vie, può essere sigillato sia in stato connesso che disconnesso, senza perdite, sicuro e affidabile.
4) Accoppiamento assiale, flusso lineare, in modo da ridurre il calo di pressione, con un ottimo rapporto flusso/pressione.
5) Il materiale del substrato e il rivestimento superficiale hanno una forte resistenza all'usura e alla corrosione.
6) La progettazione piatta anticontaminazione riduce al minimo l'ingresso di contaminanti nel sistema di tubazioni.
7) Il progetto piatto senza goccioline garantisce la sicurezza dell'operatore e impedisce che le perdite di liquidi causino inquinamento ambientale.
8) L'industria aerospaziale e chimica e altri settori hanno bisogno di una buona resistenza alla corrosione e stabilità termica, quindi il materiale di substrato può essere selezionato Hastelloy.
9) In base ai parametri di flusso, possono essere selezionati 7 tipi di diametri.
10) In base alla temperatura del tubo, possono essere forniti 4 connettori fluidi di identificazione a colori per aiutare a identificare rapidamente i cicli a temperatura diversa.
11) I connettori fluidi possono essere installati su tubazioni e attrezzature in vari modi, se hai bisogno di personalizzare l'interfaccia della coda, contatta la nostra azienda.
Parametri tecnici dei connettori fluidi della serie TFC
| Materiale di substrato |
Acciaio inossidabile, lega di alluminio, Hastelloy |
| Materiale di sigillo |
Tossine di polietilene |
| Medio applicabile |
Acqua, liquido di raffreddamento, olio, liquidi corrosivi, ecc. |
| Temperatura di funzionamento |
-45°C - 200°C |
| Pressione di funzionamento |
0 - 15 bar |
| Prova con spruzzo di sale |
≥ 120h |
| Prova di vibrazione |
Secondo il metodo GJB360B-2009, resistere a vibrazioni di pressione di 1Mpa senza perdite |
| Prova di impatto |
Secondo il metodo GJB360B-2009, resistere a un impatto di pressione di 1 MPa senza perdite |
| Vita meccanica |
5000 inserzioni senza perdite |
Parametri della serie TFC di prese/sacche
| Specificativi del modello |
TFC25 |
TFC32 |
TFC40 |
TFC50 |
TFC65 |
TFC80 |
TFC100 |
| Diametro equivalente (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| Pressione di funzionamento massima (bar) |
25 |
15 |
15 |
15 |
15 |
15 |
10 |
| Flusso di lavoro massimo (L/min) |
145 |
238 |
372 |
581 |
982 |
1488 |
2325 |
|
Coefficiente di flusso
(m3/h)
|
12 |
20.5 |
32.5 |
63.5 |
75.6 |
86.1 |
102.2 |
| Permettere la diffusione di una quantità di gas di scarico superiore a quella prevista per l'inserimento. |
0.4 |
0.6 |
0.9 |
1 |
1.2 |
1.3 |
2.3 |
| Valvola di chiusura |
a due vie |
a due vie |
a due vie |
a due vie |
a due vie |
a due vie |
a due vie |
| Torsione di rotazione massima (N•m) |
6 |
8 |
10 |
20 |
24 |
30 |
40 |
| Torsione di separazione massima (N•m) |
8 |
10 |
12 |
22 |
26 |
32 |
42 |
Curva di flusso della serie TFC
Applicazione del connettore fluido a tre scanalature TFC
1) Industria dello stoccaggio dell'energia
La tecnologia di stoccaggio dell'energia è il nucleo della nuova rivoluzione industriale dell'energia.può raggiungere una produzione di nuova energia senza intoppi, ed è in grado di regolare efficacemente le variazioni di tensione, frequenza e fase della rete causate dalla nuova generazione di energia elettrica,in modo che l'energia eolica su larga scala e la produzione di energia fotovoltaica possano essere facilmente e in modo affidabile integrate nella rete elettrica convenzionale.
Attualmente, il sistema di controllo della temperatura di stoccaggio dell'energia utilizza principalmente raffreddamento ad aria e raffreddamento a liquido.la dissipazione di calore raffreddata ad aria trasporta il calore generato dalla cella della batteria all'esterno dal ventilatore, che ha i vantaggi di una struttura semplice e di un basso costo, ma il coefficiente di trasferimento del calore è basso, la velocità di raffreddamento è lenta e è necessaria una grande area di canale di dissipazione del calore;La dissipazione del calore del liquido di raffreddamento è quella di ridurre la temperatura della batteria mediante trasferimento di calore da convezione del liquido di raffreddamento, i suoi vantaggi sono principalmente vicini alla fonte di calore, basso consumo energetico, elevata conducibilità termica, dissipazione del calore più uniforme, ma anche più adatti all'ambiente esterno rispetto al raffreddamento ad aria.
Il funzionamento efficiente delle apparecchiature di stoccaggio dell'energia non può essere separato dalla garanzia del sistema di controllo della temperatura.Il sistema di raffreddamento liquido efficiente è diventato una direzione importante per lo sviluppo del controllo della temperatura. Le prestazioni del connettore a fluido sviluppato dalla nostra azienda sono sicure e affidabili, e il funzionamento è facile e veloce.e la progettazione piatta senza goccioline assicura che la spina e la presa possano essere tenute sigillate nello stato di connessione e disconnessione, garantendo la sicurezza dell'operatore e prevenendo le perdite di liquidi che causano inquinamento ambientale.
2)AerospazialeIndustria
IlAerospazialeL'industria, in particolare il normale funzionamento dei radar e degli aeromobili, è inseparabile dal sistema di controllo della temperatura.La nostra azienda è specializzata nello sviluppo di connettori fluidi per sistemi di difesa militare., con le sue prestazioni sicure e affidabili, il suo funzionamento conveniente e rapido, fornisce una garanzia duratura e affidabile per il sistema di controllo della temperatura delle apparecchiature aeree.
3) Trattamento dei dati
Alcuni grandi data center, stazioni server e supercomputer, che eseguono centinaia di milioni di operazioni di istruzione ogni secondo, produrranno molto calore,le prestazioni di dissipazione del calore delle apparecchiature di elaborazione dei dati sono direttamente correlate alla velocità di elaborazione e alla durata di vita del computerLa nostra azienda è specializzata nello sviluppo di connettori fluidi per apparecchiature di elaborazione dati, con prestazioni sicure e affidabili, comodo e rapido funzionamento,fornisce una garanzia duratura e affidabile per il sistema di raffreddamento del computer.
Profilo aziendale
Seelong Intelligent Technology (Luoyang) Co., Ltd. è un'impresa ad alta tecnologia specializzata in misurazione, controllo, progettazione,produzione e vendita di sistemi di ingegneria energetica in vari settori quali l'aerospazialeL'azienda si trova nella bellissima città dei fiori di peonia, Luoyang, la capitale di Dio.
Dopo anni di sviluppo e accumulazione, l'azienda è diventata una nota azienda di produzione di apparecchiature di prova del powertrain.controlli e prove del motore elettrico e altre ricerche sull'attrezzatura di prova, sviluppo e servizio di produzione. Seelong è specializzata nella ricerca e sviluppo, produzione e servizio di apparecchiature di prova per motori a nuova energia, sistemi di alimentazione ibrida, motori, trasmissioni e altro ancora.I principali prodotti comprendono il dinamometro elettricoSeelong dispone di un sistema completo di vendita e di assistenza.aderire alla filosofia aziendale della sopravvivenza della qualità e dello sviluppo dei servizi, che fornisce agli utenti vari tipi di soluzioni di misurazione e controllo di ingegneria energetica in vari settori.
La filosofia di progettazione avanzata di Seelong e la sua ricca esperienza nel settore conferiscono all'azienda un vantaggio tecnologico rispetto ai concorrenti dello stesso settore.e i prodotti dell'azienda possono soddisfare meglio la domanda effettiva del mercatoDopo anni di sviluppo e accumulazione, l'azienda è diventata una nota azienda di produzione di apparecchiature di prova del powertrain.Certificazione del sistema di qualità ISO9001, certificazione aziendale di livello AAA, ha ottenuto più di dieci brevetti di invenzione e due diritti d'autore sul software.Ha fornito attrezzature e servizi professionali a più di un centinaio di utenti sia nazionali che internazionali, L'impresa si è guadagnata la fiducia dei clienti nazionali ed esteri con i suoi prodotti economici e servizi di alta qualità, e ha stabilito una partnership strategica a lungo termine.
L'azienda aderisce sempre alla filosofia aziendale di "prendere l'innovazione tecnologica come sua missione e il servizio di qualità come suo scopo",superando costantemente il livello avanzato dello stesso settore, integrandosi nel mondo, misurando e controllando il futuro, e creando prodotti di alta qualità.affidabilità, e valore aggiunto.
