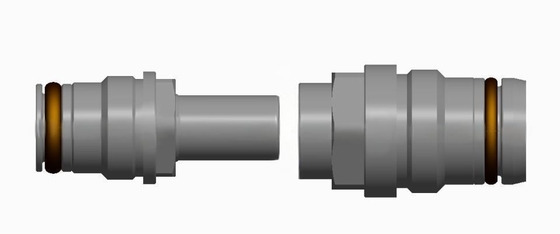

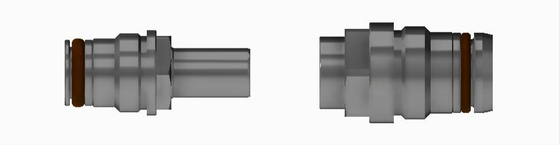

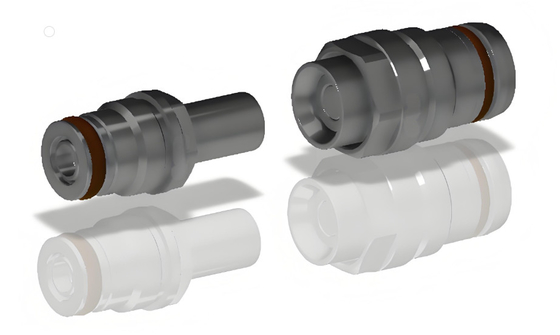

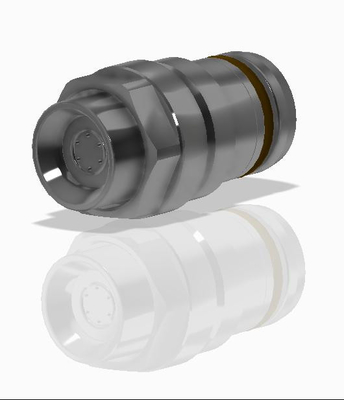

TFD Accoppiamento a ciechi Fdi luidConnectors

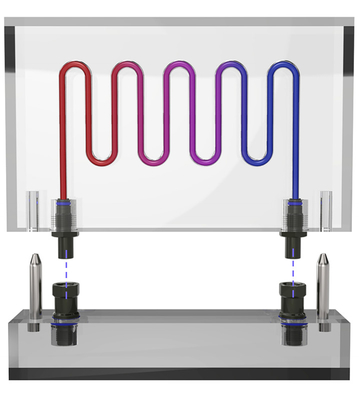

Serie TFDaccoppiamento ciecoconnessione fluida con funzione di galleggiamento radiale,cuna presa e una presa non allineate inserite in modo regolare, sotto la guida del meccanismo di guida per completare il collegamento e la disconnessione della presa e della presa,per ottenere il collegamento rapido tra la piastra fredda e il telaio. È adatto perIlsistema di dissipazione del calore per raffreddamento liquidodiattrezzature radar, data center, supercomputer, chassis di raffreddamento liquido aereo, difesa militare, aerospaziale e altri campi.
Quando l'apparecchiatura di raffreddamento a liquido è conservata o mantenuta, il circuito può entrare in contatto con fonti di calore esterne.Quando la temperatura aumenta, il liquido di raffreddamento nella piastra fredda si espande e la pressione del liquido di raffreddamento dopo l'espansione aumenta bruscamente, con conseguente deformazione della superficie della piastra fredda,rigonfiamento e perfino rottura, e infine il frammento della piastra fredda.In questocondizione, il circuito ha bisogno di una protezione per il sollievo della pressione e il TFDRautomaticopressionesollievociecoaccoppiamentola presa può essere selezionata.
TFD Accoppiamento a ciechi Fdi luidConnectorVantaggi
1)Il connettore stesso non ha una struttura di blocco e deve essere bloccato da un meccanismo esterno.Ail meccanismo di guida deve essere dotatoperAttracco.
2)A due vie.Valvola di chiusuraprogettazione,- Sì.può essere tenuto sigillatoin entrambi i casicollegaredie disconnetterediStatisticae, senza perdite, sicuro e affidabile.
3)Accoppiamento assiale, flusso lineare, in modo che il calo di pressione sia ridotto, conuneccellente rapporto flusso/pressione.
4)Il materiale del substrato e il rivestimento superficiale hanno una forte resistenza all'usura e alla corrosione.
5)La progettazione piatta anticontaminazione riduce al minimo l'ingresso di contaminanti nel sistema di tubazioni.
6)Il design piatto senza goccioline garantisce la sicurezza dell'operatore e impedisce che le perdite di liquidi causino inquinamento ambientale.
7)Il galleggiamento radiale può compensare l'errore di allineamento entro un certo intervallo, fino a 0,5 mm.
8)In base ai parametri di flusso, possono essere selezionati 4 tipi di dimensioni di diametro.
9)Secondo la temperatura del tubo, 4 connettori di fluido di identificazione del colorepuò essere selezionatoper aiutare a identificare rapidamenteIlcicliconTemperatura diversa.
10)I connettori fluidi possono essere installati in condotte e attrezzature in vari modi, se avete bisogno di personalizzare l'interfaccia di coda, si prega di contattareIl nostroCompagnia.
11)Quando il dispositivo ha bisogno di protezione da sovratensione, scegliere TFDRsollievo automatico della pressionepresa di corrente.
TFDS- IeriFdi luidConnectorTecnicoPArametri
| Materiale di substrato |
Acciaio inossidabile, lega di alluminio, ottone |
| Materiale di sigillo |
Tossine di polietilene |
| Medio applicabile |
Acqua, liquido di raffreddamento, olio, ecc. |
| Temperatura di funzionamento |
-45°C-200°C |
| Pressione di funzionamento |
0-15 bar |
| Prova con spruzzo di sale |
≥120 ore |
| Prova di vibrazione |
Secondo il metodo GJB360B-2009, resistere a vibrazioni di pressione di 1Mpa senza perdite |
| Prova di impatto |
Secondo il metodo GJB360B-2009, resistere a un impatto di pressione di 1 MPa senza perdite |
| Vita meccanica |
5000 inserimentossenza perdite |
TFDS- IeriPconfezioniSacciaioPArametri
| Specificativi del modello |
TFD03 |
TFD05 |
TFD08 |
TFD12 |
| Diametro equivalente (mm) |
3 |
5 |
8 |
12 |
| Massimoopressione di perforazione(bar) |
20 |
20 |
20 |
20 |
| Flusso di lavoro massimo (L/min) |
2.1 |
5.8 |
14.9 |
33.5 |
| Coefficiente di flusso (m3/h) |
0.3 |
0.7 |
2.1 |
4.2 |
| Permettere la diffusione di una quantità di gas di scarico superiore a quella prevista per l'inserimento. |
0.003 |
0.005 |
0.01 |
0.02 |
| SValvola di scarico |
a due vie |
a due vie |
a due vie |
a due vie |
| Forza di inserimento (N) |
40 |
70 |
95 |
160 |
TFDS- IeriPconfezioniSacciaioFbassoCorva
TFD connettore a cieco per liquidi di accoppiamento Applicazione
1)EnergiaSindustria del trasporto
La tecnologia di stoccaggio dell'energia è il nucleo della nuova rivoluzione industriale dell'energia.può raggiungere una produzione di nuova energia senza intoppi, ed è in grado di regolare efficacemente le variazioni di tensione, frequenza e fase della rete causate dalla nuova generazione di energia elettrica,in modo che l'energia eolica su larga scala e la produzione di energia fotovoltaica possano essere facilmente e in modo affidabile integrate nella rete elettrica convenzionale.
Attualmente, il sistema di controllo della temperatura di stoccaggio dell'energia utilizza principalmente raffreddamento ad aria e raffreddamento a liquido.porta til calore generato dalla cella della batteria all'esterno dal ventilatore, che ha i vantaggi di una struttura semplice e di un basso costo, ma il coefficiente di trasferimento del calore è basso, la velocità di raffreddamento è lenta e è necessaria una grande area di canale di dissipazione del calore;La dissipazione del calore del liquido di raffreddamento è quella di ridurre la temperatura della batteria mediante trasferimento di calore da convezione del liquido di raffreddamento, i suoi vantaggi sono principalmente vicini alla fonte di calore, basso consumo energetico, elevata conducibilità termica, dissipazione del calore più uniforme, ma anche più adatti all'ambiente esterno rispetto al raffreddamento ad aria.
Il funzionamento efficiente delle apparecchiature di stoccaggio dell'energia non può essere separato dalla garanzia del sistema di controllo della temperatura.Il sistema di raffreddamento liquido efficiente è diventato una direzione importante per lo sviluppo del controllo della temperaturaLe prestazioni del connettore fluido sviluppato dalla nostra azienda sono sicure e affidabili.e l'operazione è facile e rapida.e' a due vie.valvola di chiusura e la progettazione piatta senza goccioline garantisce che la presa e la presa possano essere tenute sigillate nello stato di connessione e di disconnessione,garantire la sicurezza dell'operatore e prevenire le perdite di liquidi che causano inquinamento ambientale.
2)Aerospaziale Industria
L'industria aerospaziale, in particolare il normale funzionamento dei radar e degli aeromobili, è inseparabile dal sistema di controllo della temperatura.La nostra azienda è specializzata nello sviluppo di connettori fluidi per la Difesa Aeronautica I sistemi, con le loro prestazioni sicure e affidabili, il loro funzionamento conveniente e rapido, forniscono una garanzia duratura e affidabile per il sistema di controllo della temperatura delle apparecchiature aeree.
3)Trattamento dei dati
Alcuni grandi data center, stazioni server e supercomputer, che eseguono centinaia di milioni di operazioni di istruzione ogni secondo, produrrà un sacco di calore, le prestazioni di dissipazione del calore dell'apparecchiatura di elaborazione dati è direttamente correlata alla velocità di calcolo del computer e la vita.La nostra azienda è specializzata nello sviluppo di connettori fluidi per apparecchiature di elaborazione dati, con prestazioni sicure e affidabili, funzionamento conveniente e rapido,pRovides garanzia duratura e affidabile per il sistema di raffreddamento del computer.
Profilo aziendale
Seelong Intelligent Technology (Luoyang) Co., Ltd. è un'impresa ad alta tecnologia specializzata in misurazione, controllo, progettazione,produzione e vendita di sistemi di ingegneria energetica in vari settori quali l'aerospazialeL'azienda si trova nella bellissima città dei fiori di peonia, Luoyang, la capitale di Dio.
Dopo anni di sviluppo e accumulazione, l'azienda è diventata una nota azienda di produzione di apparecchiature di prova del powertrain.I principali prodotti della nostra società sono dinamometro CA, accoppiamento connesso rapido, sensore di coppia, sistema di misura e controllo e sistema di garanzia di condizione e altri prodotti.Stabilire un sistema completo di servizi di vendita, aderendo alla filosofia aziendale della qualità per la sopravvivenza e del servizio per lo sviluppo, per fornire agli utenti soluzioni di misurazione e controllo di ingegneria energetica in vari campi.
La filosofia di progettazione avanzata di Seelong e la sua ricca esperienza nel settore conferiscono all'azienda un vantaggio tecnologico rispetto ai concorrenti dello stesso settore.e i prodotti dell'azienda possono soddisfare meglio la domanda effettiva del mercatoSeelong ha superato la certificazione CE, la certificazione del sistema di qualità ISO9001, la certificazione aziendale di livello AAA, ha ottenuto più di dieci brevetti di invenzione e due diritti d'autore sul software.Ha fornito attrezzature e servizi professionali a più di un centinaio di utenti sia nazionali che internazionali, L'impresa si è guadagnata la fiducia dei clienti nazionali ed esteri con i suoi prodotti economici e servizi di alta qualità, e ha stabilito una partnership strategica a lungo termine.
L'azienda aderisce sempre alla filosofia aziendale di "prendere l'innovazione tecnologica come sua missione e il servizio di qualità come suo scopo",superando costantemente il livello avanzato dello stesso settore, integrandosi nel mondo, misurando e controllando il futuro, e creando prodotti di alta qualità.
