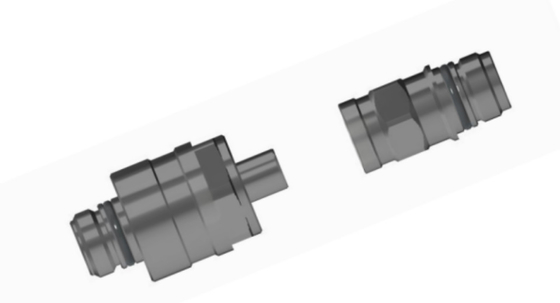

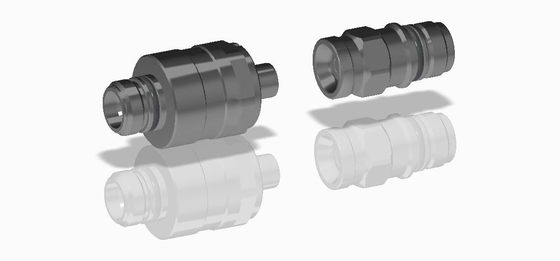

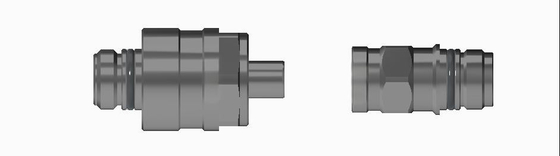

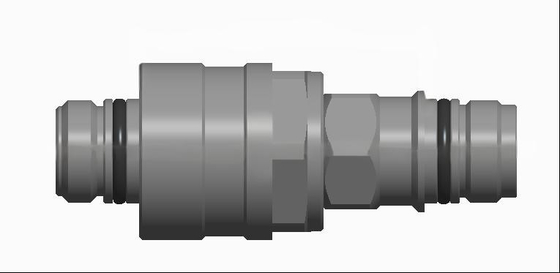

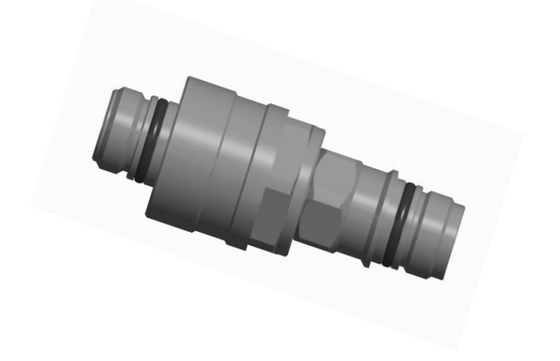

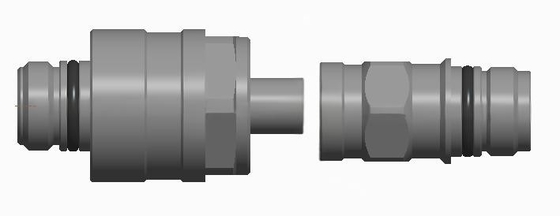

TFH GrandiRadialeFscaricoAccoppiamento a ciechi Fdi luidConnectors
Serie TFH grande galleggiante radialeaccoppiamento ciecoil connettore a fluido ha una grande funzione di galleggiamento radiale, che permette di inserire senza intoppi la spina e la presa disallineate,sotto la guida del meccanismo di guida per completare la connessione e la disconnessione della spina e della presa, per ottenere la connessione rapida tra la piastra fredda e il telaio.telaio di raffreddamento a liquido in aria, difesa militare, aerospaziale e altri settori.
TFH GrandiRadialeFscaricoAccoppiamento a ciechi Fdi luidConnectorVantaggi
- Il connettore stesso non ha una struttura di blocco e deve essere bloccato da un meccanismo esterno.Ail meccanismo di guida deve essere dotatoperAttracco.
- Accoppiamento assiale, flusso lineare, in modo che il calo di pressione sia ridotto, conuneccellente rapporto flusso/pressione.
- A due vie.Valvola di chiusuraprogettazione,- Sì.può essere tenuto sigillatoin entrambi i casicollegaredie disconnetteredistato, senza perdite, sicuro e affidabile.
- Il materiale del substrato e il rivestimento superficiale hanno una forte resistenza all'usura e alla corrosione.
- Il design piatto senza goccioline garantisce la sicurezza dell'operatore e impedisce che le perdite di liquidi causino inquinamento ambientale.
- La progettazione piatta anticontaminazione riduce al minimo l'ingresso di contaminanti nel sistema di tubazioni.
- Con grande funzione di galleggiamento radiale, ridurre i requisiti di accuratezza dell'attracco, errore di disallineamento fino a 1 mm.
- Secondo i parametri di flusso, 4tipi di diametrola dimensione può essere selezionata.
- I connettori per fluidi possono essere installati su condotte e attrezzature in vari modi, ISe avete bisogno di personalizzare l'interfaccia della coda, contattateIl nostroCompagnia.
- Secondo la temperatura del tubo, 4 connettori di fluido di identificazione del colorepuò essere provvistoper aiutare a identificare rapidamenteIlcicliconTemperatura diversa.
TFHS- IeriFdi luidConnectorTecnicoPArametri
| Materiale di substrato |
Acciaio inossidabile, lega di alluminio, ottone |
| Materiale di sigillo |
Tossine di polietilene |
| Medio applicabile |
Acqua, liquido di raffreddamento, olio, ecc. |
| Temperatura di funzionamento |
-45°C-200°C |
| Pressione di funzionamento |
0-15 bar |
| Prova con spruzzo di sale |
≥120 ore |
| Prova di vibrazione |
Secondo il metodo GJB360B-2009, resistere a vibrazioni di pressione di 1Mpa senza perdite |
| Prova di impatto |
Secondo il metodo GJB360B-2009, resistere a un impatto di pressione di 1 MPa senza perdite |
| Vita meccanica |
5000 inserimentossenza perdite |
TFHS- IeriPconfezioniSacciaioPArametri
| Specificativi del modello |
TFH03 |
TFH05 |
TFH08 |
TFH12 |
| Diametro equivalente (mm) |
3 |
5 |
8 |
12 |
| Massimoopressione di perforazione(bar) |
20 |
20 |
20 |
20 |
| Flusso di lavoro massimo (L/min) |
2.1 |
5.8 |
14.9 |
33.5 |
| Coefficiente di flusso (m3/h) |
0.2 |
0.7 |
1.9 |
4.1 |
| Permettere la diffusione di una quantità di gas di scarico superiore a quella prevista per l'inserimento. |
0.003 |
0.005 |
0.01 |
0.02 |
| Fluttibilità radiale massima (mm) |
1 |
1 |
1 |
1 |
| SValvola di scarico |
A due vie. |
A due vie. |
A due vie. |
A due vie. |
| Forza di inserimento (N) |
48 |
65 |
105 |
160
|
Gli stili dei prodotti possono cambiare senza preavviso a causa di miglioramenti delle prestazioni.
Le specifiche possono essere modificate senza preavviso.
TFHS- IeriPconfezioniSacciaioFbassoCorva
TFH GrandiRadialeFscaricoAccoppiamento a ciechi Fdi luidConnectorApplicazione
1)EnergiaIndustria del magazzino
La tecnologia di stoccaggio dell'energia è il nucleo della nuova rivoluzione industriale dell'energia.può raggiungere una produzione di nuova energia senza intoppi, ed è in grado di regolare efficacemente le variazioni di tensione, frequenza e fase della rete causate dalla nuova generazione di energia elettrica,in modo che l'energia eolica su larga scala e la produzione di energia fotovoltaica possano essere facilmente e in modo affidabile integrate nella rete elettrica convenzionale.
Attualmente il sistema di controllo della temperatura di stoccaggio dell'energia utilizza principalmente raffreddamento ad aria e raffreddamento a liquido.il calore generato dalla cella della batteria verso l'esterno dal ventilatore, che ha i vantaggi di una struttura semplice e di un basso costo, ma il coefficiente di trasferimento del calore è basso, la velocità di raffreddamento è lenta,e è necessaria una grande area di canale di dissipazione del caloreLa dissipazione del calore del liquido di raffreddamento è quella di ridurre la temperatura della batteria mediante trasferimento di calore da convezione del liquido di raffreddamento, i suoi vantaggi sono principalmente vicini alla fonte di calore,basso consumo energetico, elevata conduttività termica, dissipazione del calore più uniforme, ma anche più adatta all'ambiente esterno rispetto al raffreddamento ad aria.
Il funzionamento efficiente delle apparecchiature di stoccaggio dell'energia non può essere separato dalla garanzia del sistema di controllo della temperatura.Il sistema di raffreddamento liquido efficiente è diventato una direzione importante per lo sviluppo del controllo della temperaturaLe prestazioni del connettore fluido sviluppato dalla nostra azienda sono sicure e affidabili, e il funzionamento è facile e veloce.è una valvola di chiusura a due vie e il design piatto senza goccioline garantisce che la presa e la presa possano essere tenute sigillate nello stato di connessione e di disconnessione,garantire la sicurezza dell'operatore e prevenire le perdite di liquidi che causano inquinamento ambientale.
2)Aerospaziale Industria
L'industria aerospaziale, in particolare il normale funzionamento dei radar e degli aeromobili, è inseparabile dal sistema di controllo della temperatura.La nostra azienda è specializzata nello sviluppo di connettori fluidi per la Difesa Aeronautica I sistemi, con le loro prestazioni sicure e affidabili, il loro funzionamento conveniente e rapido, forniscono una garanzia duratura e affidabile per il sistema di controllo della temperatura delle apparecchiature aeree.
3)Trattamento dei dati
Alcuni grandi data center, stazioni server e supercomputer, che eseguono centinaia di milioni di operazioni di istruzione ogni secondo, produrrà un sacco di calore, le prestazioni di dissipazione del calore dell'apparecchiatura di elaborazione dati è direttamente correlata alla velocità di calcolo del computer e la vita.La nostra azienda è specializzata nello sviluppo di connettori fluidi per apparecchiature di elaborazione dati, con prestazioni sicure e affidabili, funzionamento conveniente e rapido,fornisce una garanzia duratura e affidabile per il sistema di raffreddamento del computer.
Profilo aziendale
Seelong Intelligent Technology (Luoyang) Co., Ltd. è un'impresa ad alta tecnologia specializzata in misurazione, controllo, progettazione,produzione e vendita di sistemi di ingegneria energetica in vari settori quali l'aerospazialeL'azienda si trova nella bellissima città dei fiori di peonia, Luoyang, la capitale di Dio.
Seelong è specializzata nella ricerca e sviluppo, produzione e servizio di apparecchiature di prova per motori a nuova energia, sistemi di alimentazione ibrida, motori, trasmissioni e altro ancora.Dopo anni di sviluppo e accumulazione, l'azienda è diventata una nota azienda di produzione di apparecchiature di prova del gruppo motore. I principali prodotti includono dinamometro elettrico, accoppiamento a connessione rapida, sistema di misurazione e controllo, alimentazione a corrente continua e sistema di garanzia delle condizioni.Seelong ha un sistema completo di vendita e servizio, aderendo alla filosofia aziendale della sopravvivenza della qualità e dello sviluppo dei servizi, fornendo agli utenti vari tipi di soluzioni di misurazione e controllo dell'ingegneria energetica in vari campi.
La filosofia di progettazione avanzata di Seelong e la sua ricca esperienza nel settore conferiscono all'azienda un vantaggio tecnologico rispetto ai concorrenti dello stesso settore.e i prodotti dell'azienda possono soddisfare meglio la domanda effettiva del mercato.Seelong ha superato la certificazione CE, la certificazione del sistema di qualità ISO9001, la certificazione aziendale di livello AAA, ha ottenuto più di dieci brevetti di invenzione e due diritti d'autore sul software.L'impresa si è guadagnata la fiducia dei clienti nazionali ed esteri con i suoi prodotti convenienti e servizi di alta qualità, e ha stabilito un partenariato strategico a lungo termine vantaggioso per tutti.
