500kW Un-a-Uno Forzato raffreddamento dell'aria Casella di marcia e banco di prova delle prestazioni e dell'affidabilità dell'asse

 500kW Un-a-Uno Forzato raffreddamento dell'aria Casella di marcia e banco di prova delle prestazioni e dell'affidabilità dell'asse

Il banco di prova delle prestazioni della scatola di cambio da 500 kW è un dispositivo appositamente utilizzato per effettuare la valutazione delle prestazioni e dell'affidabilità di componenti quali trasmissioni e assi motori.Può realizzare test multipli come l'efficienza, le prestazioni energetiche, le prestazioni complete e l'affidabilità a lungo termine delle parti testate.

Il banco di prova di durata della scatola di cambio da 500 kW comprende principalmente le seguenti parti chiave: un sistema di dinamometro di ingresso con funzioni di guida e carico;un sistema di dinamometro di uscita in grado di realizzare il carico e la retromarcia- un inverter a frequenza variabile in grado di trasmettere energia elettrica alla rete elettrica; un sistema di controllo responsabile della regolazione generale;un componente di acquisizione dei dati per la registrazione di vari parametri- un telaio meccanico di banco che sostiene la struttura complessiva; - attrezzature per stazioni di olio che garantiscono la lubrificazione;e un dispositivo di videosorveglianza che monitora lo stato operativo in tempo reale.

1.500kW Un-a-Uno Forzato raffreddamento dell'aria Casella di marcia e banco di prova delle prestazioni e dell'affidabilità dell'asse Componenti

• Sistema dinamometrico di ingresso(azionamento e carico): da un lato, fornisce potenza di ingresso alla scatola di cambio per simulare lo stato di funzionamento del motore; dall'altro,può applicare un carico per simulare la resistenza del veicolo durante la guida, al fine di verificare le prestazioni e la durata del cambio sotto carichi diversi.
• Sistema di dinamometro di uscita(caricamento e guida): utilizzato principalmente per assorbire la potenza di uscita della scatola di cambio e può anche guidare in retromarcia la scatola di cambio per simulare le condizioni di frenata, discesa e altre condizioni di lavoro del veicolo,e testare ulteriormente in modo completo le prestazioni del cambio.

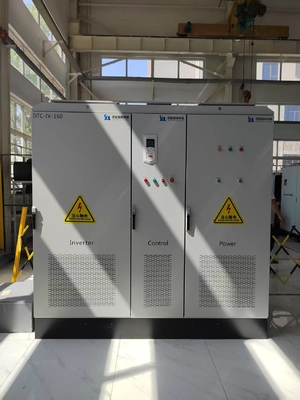

• Sistema di inverter a frequenza variabile: può riciclare l'energia elettrica generata durante la prova e riutilizzarla nella rete elettrica, realizzando il riciclaggio dell'energia, riducendo i costi di prova,e ridurre lo spreco di energia e l'impatto ambientale.

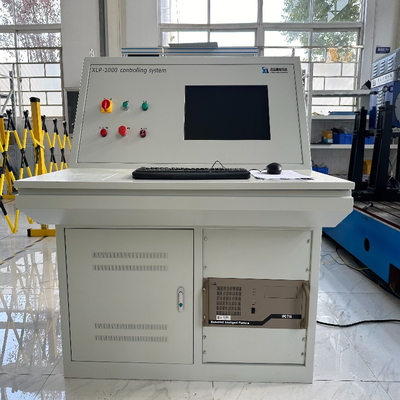

• Sistema di controllo: è il "cervello" del banco di prova ed è responsabile della fissazione dei parametri di prova (come velocità, coppia, marcia, ecc.), controlla il lavoro coordinato dei vari sistemi,e garantire che la prova sia eseguita con precisione e stabilità secondo le procedure prestabilite.

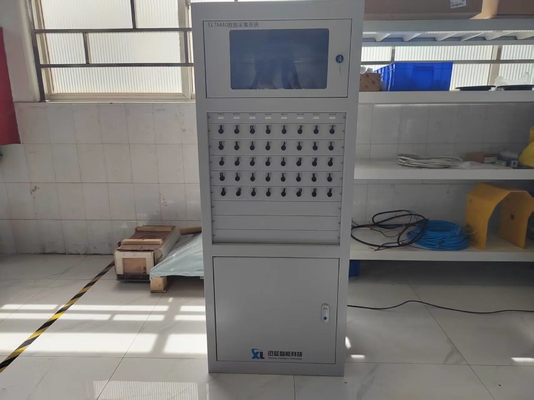

• Sistema di acquisizione dei dati: raccoglie in tempo reale vari dati nel processo di prova, quali velocità, coppia, temperatura, pressione, vibrazioni, ecc.,e esegue l'elaborazione e la conservazione preliminari dei dati per fornire una base per l'analisi e la valutazione successive.

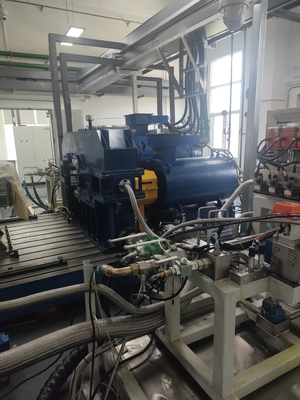

• Sistema meccanico del banco di prova: comprese la base, il supporto, l'albero di collegamento e altri componenti strutturali, utilizzati per fissare il cambio, il dinamometro e altre apparecchiature, per garantire un collegamento preciso e un funzionamento stabile tra i componenti,e ridurre l'impatto delle vibrazioni e dello spostamento sui risultati delle prove.
• Sistema di stazioni di servizio: fornisce olio lubrificante al cambio, controlla parametri quali la temperatura e la pressione dell'olio, assicura che il cambio funzioni in condizioni di lubrificazione adeguate,e può anche valutare la condizione di usura del cambio monitorando indicatori quali la contaminazione da olio.
• Sistema di videosorveglianza: monitoraggio in tempo reale dello stato di funzionamento del banco di prova e delle variazioni dell'aspetto della scatola di cambio, che consente di individuare tempestivamente condizioni anormali (come perdite di olio, rumore anormale,danni ai componenti, ecc.) per garantire la sicurezza del processo di prova.

2.500kW Un-a-Uno Forzato raffreddamento dell'aria Casella di marcia e banco di prova delle prestazioni e dell'affidabilità dell'assePrincipio di funzionamento

Prima dell'inizio della prova, l'operatore imposta i parametri di prova attraverso l'interfaccia uomo-macchina e il sistema di controllo invia istruzioni al sistema di propulsione e al sistema di carico.Il sistema di trasmissione fa funzionare il cambio in base alla curva di velocità e coppia prestabilita, e il sistema di carico carica in tempo reale il carico simulato in base ai requisiti di prova.il sistema di acquisizione dei dati raccoglie vari parametri di funzionamento della scatola di cambio ad intervalli di millisecondi e li trasmette al sistema di controllo;Il sistema di controllo utilizza un algoritmo di controllo a circuito chiuso per regolare in tempo reale l'azionamento e il carico per garantire la stabilità delle condizioni di prova.

Il sistema di videosorveglianza registra in modo sincrono lo schermo di funzionamento del cambio e il sistema di prova di tenuta esegue una prova di tenuta sul cambio durante una specifica fase di prova.il software di elaborazione dei dati esegue un'analisi multidimensionale sulla quantità massiccia di dati raccolti per calcolare gli indicatori chiave come l'efficienza di trasmissione della scatola di cambio;, spettro di vibrazioni e prestazioni di tenuta.Il sistema genera automaticamente un rapporto di prova e effettua una valutazione completa e una classificazione delle prestazioni del cambio confrontandole con un database standard..

3.500kW Un-a-Uno Forzato raffreddamento dell'aria Casella di marcia e banco di prova delle prestazioni e dell'affidabilità dell'asseAmbiente e condizioni d'uso

• Requisiti di alimentazione: 380V±10%, 220V±10% di alimentazione CA, frequenza 50Hz±1Hz.Equipaggiati con trasformatore di isolamento trifase e dispositivo di soppressione armonica per garantire che il tasso di distorsione armonica della rete elettrica sia inferiore al 5%Allo stesso tempo, è dotato di un'alimentazione in linea UPS ininterrotta, che può fornire 30 minuti di garanzia di alimentazione di emergenza.

• Condizioni ambientali: l'apparecchiatura deve essere installata in un laboratorio a temperatura e umidità costanti, con una temperatura ambiente compresa tra -10°C e 45°C e un'umidità relativa ≤ 85%.Il pavimento del laboratorio deve essere isolato dalle vibrazioni., con un'accelerazione di vibrazione massima inferiore a 5 m/s2.il laboratorio deve essere dotato di un sistema di condizionamento d'aria di precisione con una capacità di raffreddamento non inferiore a 20 kW , e deve essere riservato uno spazio di ventilazione sufficiente.

4. 500 kWTest delle prestazioni del cambio e dell'asse e banco di prova di affidabilitàParametri tecnici

SSCD500 - 1500/3800 Parametri tecnici del dinamometro elettrico

SSCD500 - 300/760 Parametri tecnici del dinamometro elettrico

5. 500 kWTest delle prestazioni del cambio e dell'asse e banco di prova di affidabilitàNorme di riferimento

QC/T 568-2019 Requisiti tecnici e metodi di prova su banco per i gruppi di trasmissione meccanica per autoveicoli

QC/T-291-2023 "Requisiti di prestazione e metodi di prova su banco per i gruppi di casse meccaniche di trasferimento per autoveicoli"

6. 500 kWTest delle prestazioni del cambio e dell'asse e banco di prova di affidabilitàAree di applicazione

• Campo aerospaziale: used for performance testing of precision gearboxes such as aircraft engine reducers and helicopter main reducers to meet reliability verification requirements under extreme conditions such as high temperature, alta pressione e alta velocità.

• Industria dei veicoli a nuova energia: adattarsi alla ricerca, allo sviluppo e ai test di nuovi componenti di trasmissione quali riduttori per veicoli elettrici e trasmissioni ibride,supportare gli scenari di elettrificazione e di test intelligenti, e contribuire a migliorare le prestazioni dei sistemi di alimentazione dei veicoli a nuova energia.

• Industria manifatturiera di attrezzature di fascia alta: Servizi per la prova delle prestazioni dei cambio delle macchine utensili CNC, dei robot industriali,linee di produzione automatizzate e altre apparecchiature per garantire la precisione della trasmissione e la stabilità operativa delle apparecchiature di fascia alta.

• Campo di transito ferroviario: applicato alla prova delle prestazioni dei cambio di trazione per ferrovie ad alta velocità e per la metropolitana,simulazione di condizioni di carico complesse durante il funzionamento del treno per garantire il funzionamento sicuro e affidabile delle apparecchiature di transito ferroviario.

• Industria della costruzione navale: Valutazione delle prestazioni dei riduttori di propulsione delle navi e dei riduttori delle macchine di ponte per soddisfare condizioni di lavoro particolari quali carico elevato e forte corrosione nell'ambiente marino
