SSCD355-1500-3800 355kW Sistema di banco di prova del dinamometro del motore diesel

SSCD355-1500-3800 355kW Sistema di banco di prova del dinamometro del motore diesel

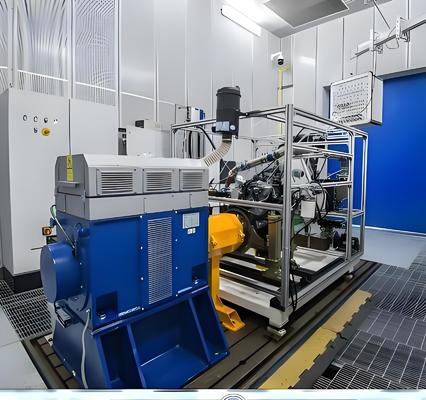

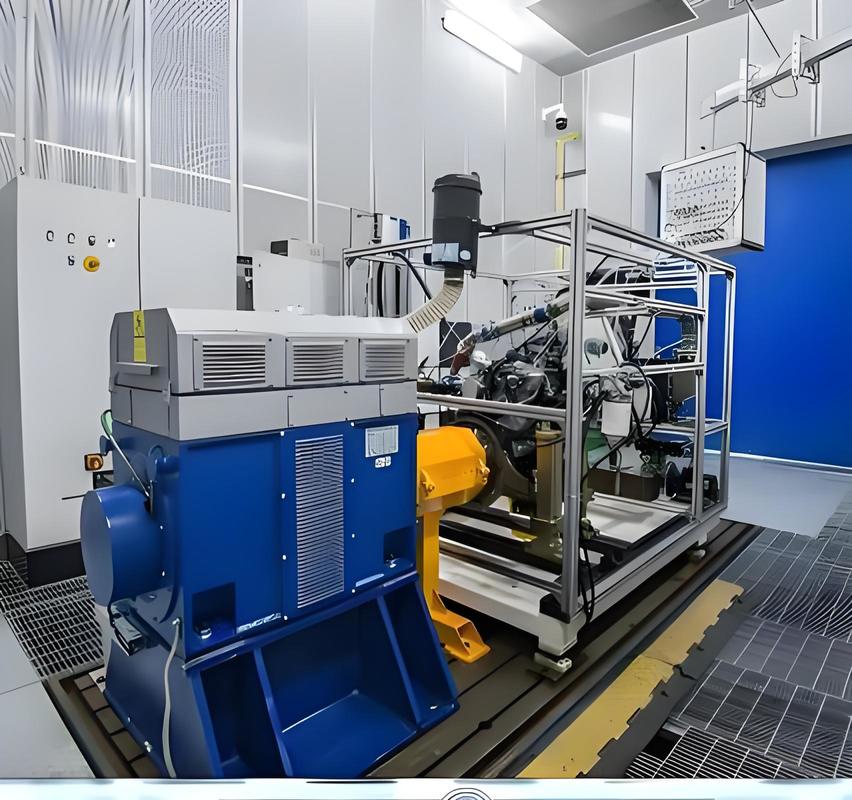

1. SSCD355-1500-3800 355kW Motore diesel Test Dynamometer Bench Descrizione del sistema



Questa soluzione di prova altamente efficiente è stata progettata specificamente per motori diesel di medie e grandi dimensioni, applicabile a camion pesanti, macchinari da costruzione e grandi gruppi elettrogeni.



La soluzione è dotata di un dinamometro CA di 355 kW, abbinato a un regolatore inverter a frequenza variabile a quattro quadranti di alta potenza importato.Questa combinazione di hardware pone le basi per operazioni di prova stabili ed efficienti.



Il regolatore inverter a frequenza variabile a quattro quadranti consente due modalità di funzionamento: carico in avanti e resistenza inversa.la potenza generata è trasmessa di nuovo alla rete con un rendimento superiore all'85%, ottenendo notevoli risultati di risparmio energetico.



Il sistema di misurazione e controllo XLE-1000 è al centro della soluzione e supporta l'esecuzione automatizzata di cicli di prova nazionali standard e di procedure di prova personalizzate.soddisfacendo diversi requisiti di prova.



Il sistema integra un contatore di consumo di carburante transitorio ad alta potenza e un modulo dedicato di acquisizione dei dati.analisi, e la generazione di rapporti standardizzati, che coprono l'intero processo di prova.





2- Laboratorio di installazione delle attrezzature Requisiti tecnici

- Sì.

Parametri	Indicatori tecnici	Commento
Altitudine dell'ambiente di installazione	< 1000 m	Impedire che la dissipazione del calore del motore venga influenzata
Spessore della base dell'apparecchiatura	> 200 mm	Assicurare un carico uniforme
Capacità di carico del pavimento di fabbrica	≥ 4 t/m2	Adattarsi alla distribuzione del peso dell'intera macchina
Umidità ambientale della fabbrica	≤ 85% (non condensante)	Proteggere l'isolamento elettrico
Temperatura ambiente di fabbrica	5°C-40°C	Mantenimento della precisione dei sensori
Requisiti di alimentazione	380V±10% trifase 50Hz	Si richiede una messa a terra indipendente



3. SSCD355-1500-3800 355 kWNorme di riferimento del sistema di banco di prova del dinamometro per motori diesel



1)GB17691-2018 "Limiti di emissione e metodi di misura per gli inquinanti dei veicoli diesel pesanti":La presente norma nazionale obbligatoria specifica i limiti e le procedure di prova per le particelle e gli ossidi di azoto per i motori diesel (veicoli commerciali pesanti e macchine fuoristrada),che costituiscono la base fondamentale per la conformità alle emissioni.



2)GB/T 18297-2001"Metodi di prova delle prestazioni del motore per autoveicoli":La norma nazionale raccomandata, applicabile a tutti i tipi di motori automobilistici, standardizza i metodi di prova per la potenza, l'economia e le prestazioni di bilanciamento termico.e unifica le specifiche tecniche di R & S e di prova;



3)GB/T 17692-2003"Metodo di prova per la potenza netta dei motori per autoveicoli e dei motori motrici":Una norma nazionale raccomandata che chiarisce i principi e i metodi per misurare la potenza netta dei motori/motori motrici per garantire la comparabilità dei dati sulla potenza.



4. SSCD355-1500-3800 355kW Motore diesel Componenti del sistema di banco dinamometrico di prova



1)Dinamometri elettrici:Il dinamometro elettrico a corrente alternata Seelong, dotato di flange di coppia tedesca HBM T40B, raffreddamento forzato ad aria, supporta un funzionamento stabile da 0-3800 giri al minuto.

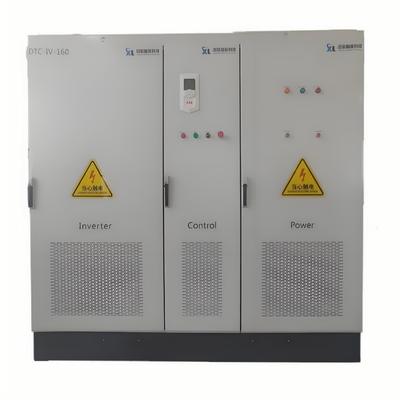

2) Sistema di inverter a frequenza variabile:Un sistema di inverter a frequenza variabile a quattro quadranti maturo e affidabile controlla il dinamometro elettrico, consentendo il carico in avanti e il carico in retromotore del motore.L'energia elettrica generata dal dinamometro viene alimentata direttamente nella rete tramite il sistema di inverter a frequenza variabile.

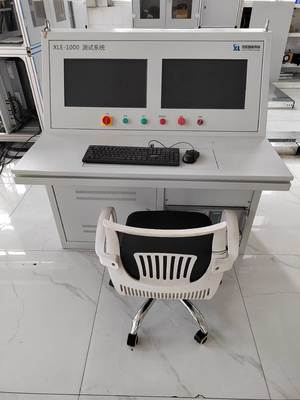

3)XLE-1000sistema di misurazione e controllo:utilizzati per il controllo complessivo della banchina di prova;il sistema comunica con il sistema di inverter a frequenza variabile tramite un bus per completare l'impostazione e il controllo delle varie condizioni di lavoro della banchina di prova· utilizza il bus per ricevere vari parametri raccolti, integrando al contempo apparecchiature ausiliarie esterne per ottenere una comunicazione e un controllo centralizzati;L'intero processo di prova può essere completato sotto controllo automatico.

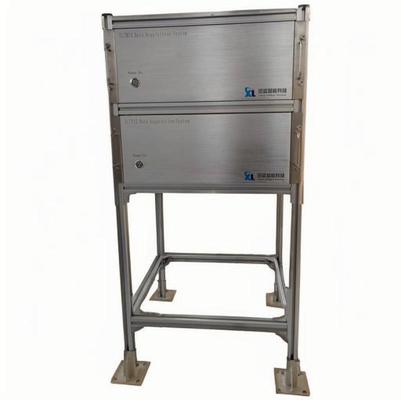

4)Sistema di acquisizione dei dati:Esso comprende sensori di temperatura, pressione e altri sensori e moduli di acquisizione di supporto.e quindi trasmettere i dati raccolti al sistema di misurazione e controllo attraverso l'interfaccia dati, in modo da realizzare visualizzazione, registrazione e elaborazione dei dati in tempo reale.

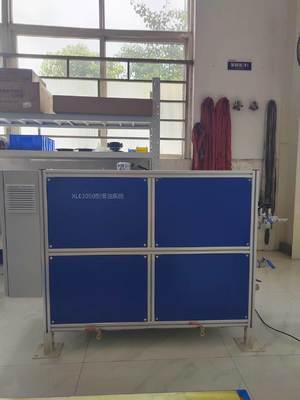

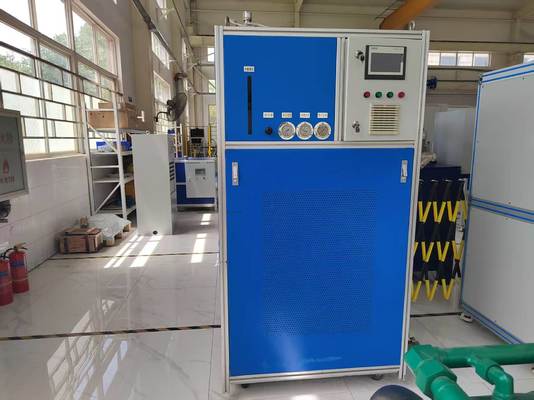

5)Equipaggiamento ausiliario:dispositivo di temperatura costante del liquido di raffreddamento (± 1°C), misuratore portatile del consumo transitorio di carburante (10 Hz), misuratore di perdita di piccolo pistone e misuratore di flusso d'aria.



5. 355 kW Dynamometro di prova del motore diesel Parametri tecnici

- Sì.

Parametri	Indicatori tecnici
Produttori di motori	Seelong.
Potenza nominale	355 kW.
Torsione nominale	2260Nm.
Velocità nominale	1500 giri al minuto.
Velocità massima	3800 giri al minuto.
Intervallo di velocità di coppia costante	0-1500 giri al minuto.
Intervallo di velocità di potenza costante	1500-3800 giri al minuto.
Modelli di sensori di coppia	T30B
Intervallo del sensore di coppia (Nm)	0-2500Nm
Grado di precisione	0.05% FS

- Sì.

6. SSCD355-1500-3800 355 kWSistema di banco di prova del dinamometro del motore diesel Vantaggi principali



1)Progettazione del layout compatto: Anche se si tratta di un impianto ad alta potenza di 355 kW, esso adotta una struttura integrata modulare, adatta a laboratori e laboratori di produzione di medie e grandi dimensioni.Rispetto alle attrezzature tradizionali della stessa potenza, riduce i costi di costruzione di capitale del 20% e consente di risparmiare spazio in fabbrica.



2)Funzionamento ad alta potenza e a basso consumo: dotato del sistema di conversione di frequenza ad alta potenza di ABB (efficienza del 96%) e della trasmissione di potenza ad alta efficienza di classe 355 kW,riduce il consumo energetico di oltre il 25% rispetto alle macchine tradizionali a carico resistivo, riducendo significativamente il consumo energetico in scenari di prova a lungo termine ad alta potenza;



3)Test di elevata risposta e precisione: basato sulle caratteristiche di un motore diesel da 355 kW, il sistema offre una precisione di controllo della coppia di ±0,2% FS (full scale) e una risposta transitoria di 50-100 ms,rendendolo adatto per prove transitorie ad alta potenza come l'accelerazione rapida e l'arrampicata.



4)Compatibilità multi-scenario ad alta potenza: Supporta la commutazione tra modalità stradale (camioni pesanti, grandi veicoli commerciali) e non stradale (macchine da costruzione, grandi gruppi elettrogeni),adeguamento accurato ai requisiti di prova in scenario completo dei motori diesel della classe 355 kW.



7. SSCD355-1500-3800 355 kWApplicazioni del sistema di banco di prova del dinamometro per motori diesel



1)Ricerca e sviluppo di veicoli commerciali di medie e grandi dimensioni: motori diesel da 355kW adatti a camion pesanti e grandi autobus, per la prova della potenza a pieno carico e delle emissioni ad alta velocità,e supporto per l'ottimizzazione della taratura ai sensi delle normative internazionali quali Euro VI e EPA Tier 4.



2)Verifica delle macchine da costruzione su larga scala: per i motori diesel da 355 kW in escavatori e caricatori, simulare le condizioni di carico pesante per verificare la stabilità a carico elevato e soddisfare le normative non stradali UE di fase V e EPA.



3)Prova di potenza generale ad alta potenza: adatto a motori diesel di classe 355 kW in gruppi elettrogeni superiori a 1000 kVA, per la valutazione delle prestazioni di funzionamento continuo in conformità alle norme internazionali di prova quali ISO 8178.



4)Prova di grandi apparecchiature non stradali: i motori diesel da 355 kW adatti ai trattori ad alta potenza simulano le condizioni di campo, verificano la corrispondenza di potenza e sono conformi ai regolamenti EPA Tier 4 Final e EU Stage V.



8.Elenco dei modelli del sistema di banco di prova del dinamometro elettrico del motore diesel



Modello	Potenza (KW)	Torsione (Nm)	Velocità nominale (rpm)	Velocità massima (rpm)	Accuratezza di misurazione della coppia
SSCD15-1000/4000	15	143	1000	4000	00,2% FS
SSCD30-1000/4000	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
SSCD90-1000/3500	90	859	1000	3500	00,2% FS
SSCD110-1000/3500	110	1050	1000	3500	00,2% FS
SSCD160-1000/3500	160	1528	1000	3500	00,2% FS
SSCD200-1000/3300	200	1910	1000	3300	00,2% FS
SSCD250-1000/3300	250	2387	1000	3300	00,2% FS
SSCD300-1000/3300	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
SSCD132-1500/4500	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
SSCD300-1500/3800	300	1910	1500	3800	00,2% FS
SSCD315-1500/3800	315	2005	1500	3800	00,2% FS
SSCD355-1500/3800	355	2260	1500	3800	00,2% FS
SSCD400-1500/3800	400	2546	1500	3800	00,2% FS
SSCD500-1500/3800	500	3183	1500	3800	00,2% FS
Può essere personalizzato





•Consegna: i modelli standard vengono consegnati entro 55 giorni (il ciclo di produzione per le apparecchiature di media potenza è inferiore a 160 kW);I modelli personalizzati vengono spediti entro 55-110 giorni (compresa l'assistenza in materia di logistica internazionale e di sdoganamento)È disponibile anche un "kit di installazione modulare" (con linee centrali preconnesse, riducendo il tempo di installazione in loco a 2 giorni).



•Servizio post-vendita: I componenti principali (dinamometro, flange di coppia) sono garantiti per un anno e forniamo un supporto tecnico bilingue a vita sia in cinese che in inglese (tempo di risposta ≤ 4 ore).Le parti di ricambio vengono spedite a livello nazionale entro 24 ore e consegnate a livello internazionale entro 7 giorni.Forniamo anche una formazione gratuita di 1,5 giorni per gli operatori (compreso un tutorial speciale sui test dei motori a media potenza) e supportiamo il debug remoto (su un computer, su un computer, su un computer o su un computer).comprese le linee guida sulla configurazione della soluzione modulare).
