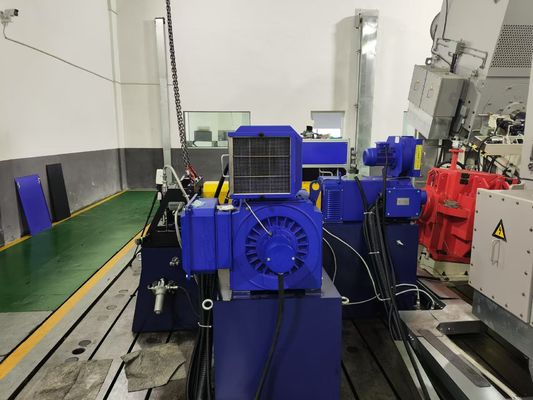

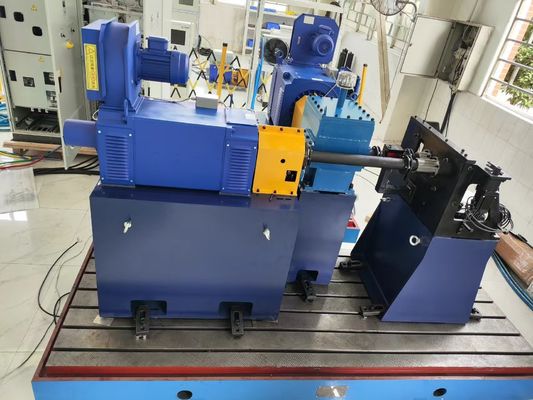

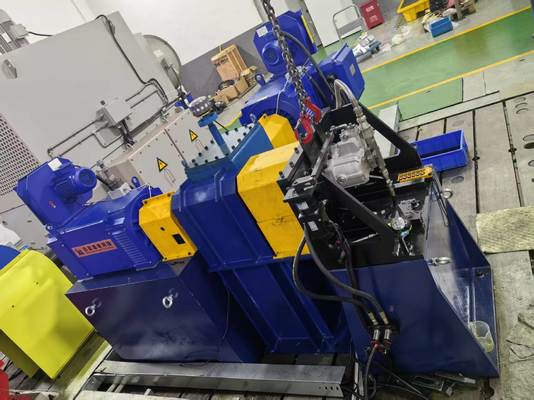

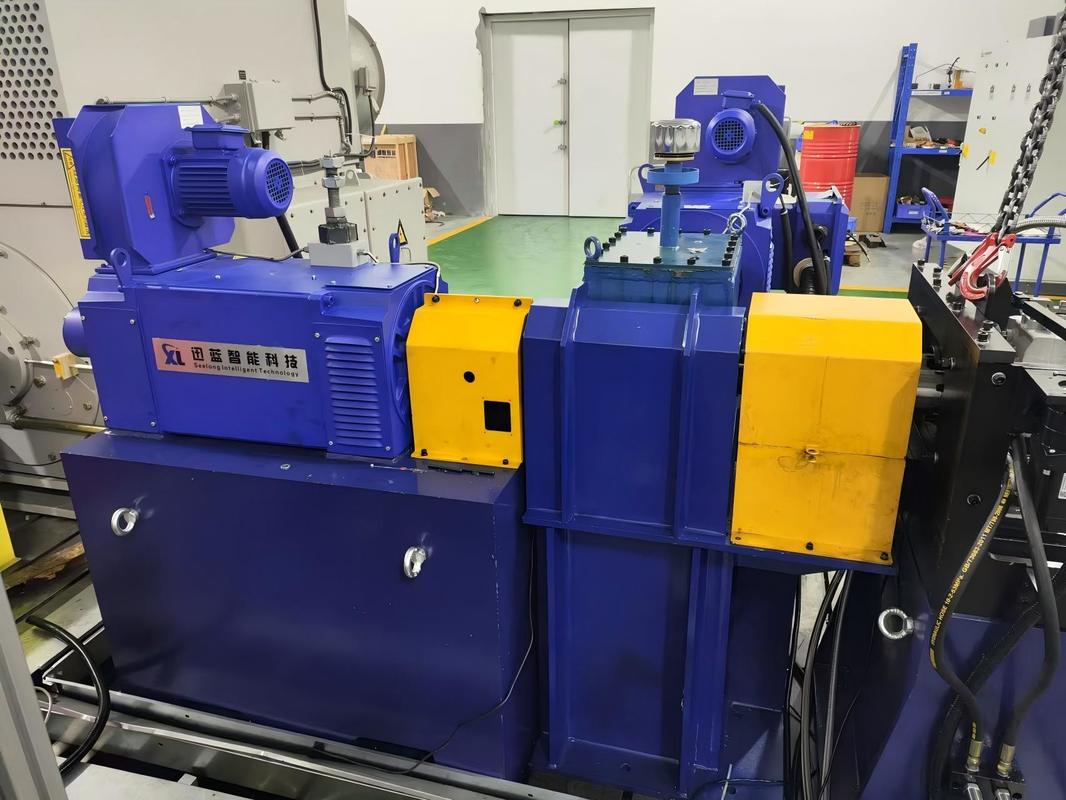

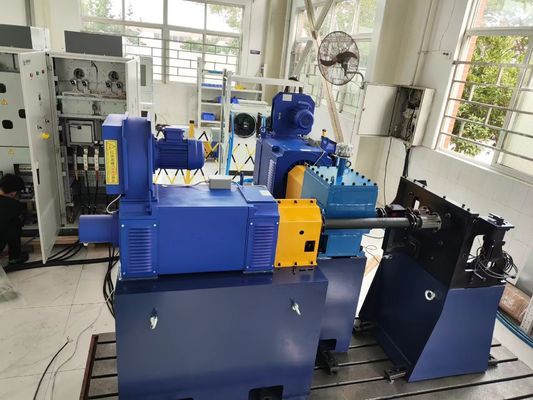

SSCH160-6000-10000 Banco prova dinamometrico per pompe idrauliche industriali da 160kW

Banco prova dinamometrico per pompe idrauliche industriali SSCH160-6000-10000 da 160kW

1. Panoramica del sistema banco prova dinamometrico per pompe idrauliche industriali SSCH160-6000-10000 da 160kW

Il banco prova dinamometrico per pompe idrauliche SSCH160-6000-10000 è progettato specificamente per l'idraulica industriale per impieghi gravosi. Integra un dinamometro elettrico ad alto carico da 160kW, una pompa idraulica ad alta pressione di grado industriale, un modulo di carico multi-condizione e un sistema di misurazione e controllo di grado industriale. Consente test completi delle prestazioni delle pompe idrauliche industriali in condizioni di alta pressione (50MPa), alto carico (160kW di carico continuo) e funzionamento a regime stazionario. Il sistema supporta il ricircolo di energia elettrica superiore all'85% ed è adatto per la calibrazione delle prestazioni, la verifica di resistenza di 1000 ore e la simulazione di guasti delle pompe idrauliche ad alta pressione utilizzate nelle macchine per lo stampaggio a iniezione, nei macchinari metallurgici e nelle attrezzature minerarie. Soddisfa i requisiti di elevata affidabilità, alto carico e test a ciclo lungo dell'industria dell'idraulica industriale.

2. Componenti del sistema banco prova dinamometrico per pompe idrauliche industriali SSCH160-6000-10000 da 160kW

1) Pompa idraulica industriale ad alta pressione: Pressione nominale 50MPa, portata 80L/min, adatta per olio idraulico antiusura industriale (come L-HM46/68), con stabilità di funzionamento a lungo termine ad alta pressione, che fornisce una fonte di olio ad alta pressione continua per il modulo di carico, simulando le effettive condizioni di alimentazione dell'olio delle macchine per lo stampaggio a iniezione e delle presse metallurgiche;

2) Modulo serbatoio carburante: Volume disponibile 200L, intervallo di regolazione della pressione 0-0,3MPa (adattamento ai requisiti di regolazione della pressione delle pompe industriali), dotato di un sistema di filtrazione a tre stadi (accuratezza 10μm) per prevenire l'usura della pompa idraulica causata dalla contaminazione dell'olio e garantire la pulizia dell'olio e la stabilità della circolazione in condizioni di alta pressione;

3) Dinamometro elettrico da 160kW: L'unità di test di potenza principale fornisce una regolazione continua della velocità da 0 a 10.000 giri/min, supporta il funzionamento con sovraccarico del 120% (durata a breve termine di 10 minuti, adatta per l'avviamento e l'arresto delle pompe industriali con carichi d'urto), controlla con precisione la coppia a regime stazionario tramite carico a forza elettromagnetica e testa l'efficienza di ritorno di potenza ≥85%;

4) Sensore di coppia e velocità: Intervallo di coppia 0-500Nm, intervallo di velocità 0-10000 giri/min, livello di accuratezza ≤0,1% FS, acquisizione in tempo reale dei dati di coppia e velocità delle pompe idrauliche industriali, adattandosi alle esigenze di acquisizione dati a regime stazionario sotto carico elevato;

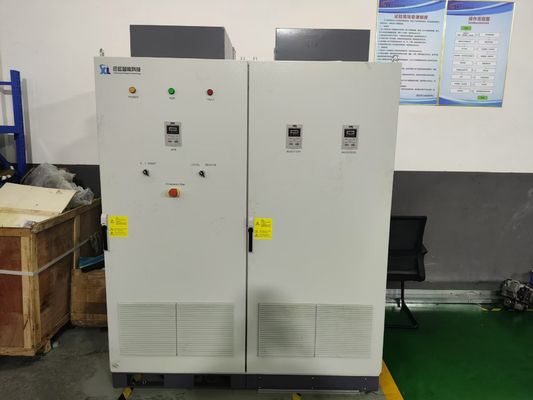

5) Sistema inverter a frequenza variabile: utilizza il controllo diretto della coppia (DTC) con una precisione di controllo di ±0,01Hz; funziona in un intervallo di temperatura operativa da 0°C a 45°C (compatibile con le fluttuazioni di temperatura nelle officine industriali), ha un livello di protezione IP54, funziona al 100% a pieno carico ad altitudini inferiori a 1000 m, ha un livello di rumore di ≤85dB e supporta il protocollo di comunicazione Modbus per le LAN industriali;

6) Modulo di carico: Questi moduli sono suddivisi in tre tipi di carichi industriali: ① Carico di scarico ad alta pressione: questo modulo utilizza un gruppo di valvole di scarico di classe 50MPa per testare le caratteristiche pressione-flusso a regime stazionario ad alta pressione di una pompa idraulica; ② Carico di strozzamento proporzionale: questo modulo utilizza una valvola proporzionale per simulare le variazioni di flusso durante il bloccaggio/apertura dello stampo di una macchina per lo stampaggio a iniezione; e ③ Cilindro di carico per impieghi gravosi: questo modulo utilizza un attuatore idraulico di classe 50kN per simulare le condizioni di impiego gravoso delle presse metallurgiche e del sollevamento di macchinari minerari.

7) Modulo di misurazione e controllo: Integra un'unità di acquisizione dati multicanale (frequenza di campionamento 300Hz, adatta per test a regime stazionario industriali), supporta l'acquisizione simultanea di oltre 150 parametri tra cui coppia, pressione (0-60MPa), portata (0-100L/min), temperatura dell'olio e genera automaticamente curve di efficienza volumetrica e totale della pompa, nonché rapporti di prova specifici per le apparecchiature industriali.

8) Modulo di controllo remoto: Questo modulo utilizza un'architettura dual-core DSP+FPGA, una CPU con architettura X86 (frequenza principale 1,0 GHz, memoria 1 GB, disco DOM 8 GB) ed è preinstallato con il sistema Win10 IoT Industrial Edition. Supporta l'interfacciamento con il sistema MES dell'officina e può raggiungere il controllo locale/remoto entro 500 m, adattandosi alle esigenze delle officine industriali senza personale.



3. Parametri tecnici del banco prova dinamometrico per pompe idrauliche industriali da 160kW



Parametri	Indicatori tecnici	Parametri	Indicatori tecnici
Potenza nominale	160kW	Intervallo di velocità a coppia costante	0-6000 giri/min
Velocità massima di uscita	10000 giri/min	Intervallo di velocità a potenza costante	6000-10000 giri/min
Capacità di sovraccarico	120% (durata a breve termine di 10 minuti)	Coppia nominale	255Nm
Intervallo di misurazione della coppia	0-500Nm (sensore adattivo)	Efficienza di recupero dell'energia	≥85% (ritorno alla rete)
Accuratezza della misurazione della velocità	±0,01%FS	Metodo di raffreddamento	Raffreddamento ad acqua forzata + ciclo di dissipazione del calore indipendente
Metodo di controllo	Controllo a tre anelli a circuito chiuso coppia/velocità/potenza	Alimentazione adattatore	380V±10% trifase 50Hz (trasformatore indipendente richiesto)
Accuratezza del controllo a regime stazionario	Coppia ±0,2% FS, velocità ±0,1 giri/min	Intervallo di potenza della pompa idraulica applicabile	80-200kW (che copre le pompe industriali di media e grande potenza più diffuse)



4. Standard di riferimento del banco prova dinamometrico per pompe idrauliche industriali SSCH160-6000-10000 da 160kW



Standard nazionali



1) GB/T 3766-2021 Regole generali e requisiti di sicurezza per i sistemi di trasmissione idraulica e i loro componenti
2) GB/T 17487-2021 Metodi di prova per pompe idrauliche
3) GB/T 23537-2017 Pompa a pistoni idraulica (Standard speciale per pompe a pistoni industriali ad alta pressione)
4) JB/T 7039-2016 "Limiti dei valori di rumore per le pompe idrauliche" (Requisiti di conformità al rumore per le officine industriali)



Standard internazionali



1) ISO 4413:2010 " Potenza del fluido idraulico - Regole generali e requisiti di sicurezza per i sistemi e i loro componenti"
2) ISO 10770-1:2019 "Potenza del fluido idraulico - Pompe e motori - Parte 1: Pressioni nominali, cilindrate nominali e velocità nominali" (Standard dei parametri nominali delle pompe industriali)
3) DIN 24313:2019 Potenza del fluido idraulico - Metodi di prova per pompe
4) ISO 9906:2012 "Motori a combustione interna alternativi - Prestazioni" (adatto per i test delle prestazioni dei motori di azionamento delle pompe industriali)



5. Vantaggi principali del banco prova dinamometrico per pompe idrauliche industriali SSCH160-6000-10000 da 160kW



1) Capacità di test a regime stazionario ad alto carico: Il dinamometro da 160kW supporta il funzionamento a regime stazionario da 0-10.000 giri/min, con una precisione di controllo della coppia di ±0,2% FS. Può condurre test a regime stazionario ad alta pressione di 50 MPa delle pompe idrauliche industriali per 72 ore consecutive, adattandosi alla simulazione delle condizioni operative di "funzionamento continuo 24 ore su 24" delle pompe delle macchine per lo stampaggio a iniezione.



2) Profonda adattabilità all'alta pressione industriale: Pompa idraulica di classe 50MPa + gruppo di valvole di scarico ad alta pressione, che copre i requisiti di test delle pompe a pistoni industriali ad alta pressione più diffuse (35-70MPa), può acquisire con precisione l'andamento di attenuazione dell'efficienza volumetrica della pompa ad alta pressione, fornendo supporto dati per la selezione dei sistemi idraulici delle apparecchiature industriali;



3) Vantaggi in termini di risparmio energetico e costi: Con un'efficienza di ritrasmissione dell'energia superiore all'85%, il sistema recupera circa 136 kWh di elettricità all'ora a pieno carico di 160 kW, risparmiando oltre il 60% dei costi energetici annuali rispetto ai tradizionali banchi prova a carico resistivo. È particolarmente adatto per l'ispezione di qualità in lotti e i test di durata a lungo termine delle pompe industriali.



4) Simulazione di più condizioni di lavoro industriali: Il modulo di carico supporta la commutazione a tre modalità: trabocco ad alta pressione (pressatura metallurgica), strozzamento proporzionale (bloccaggio dello stampaggio a iniezione) e carico per impieghi gravosi (sollevamento minerario). I test delle prestazioni della pompa in diversi scenari industriali possono essere completati senza cambiare apparecchiature.



5) Adattabilità alle officine industriali: Il sistema inverter a frequenza variabile è dotato di protezione IP54 e raffreddamento ad acqua forzata, che lo rende adattabile agli ambienti polverosi e con fluttuazioni di temperatura delle officine industriali. Supporta inoltre l'integrazione del protocollo Modbus con il sistema MES dell'officina, consentendo il collegamento dei dati di prova con il sistema di gestione della produzione.



6) Design ad alta affidabilità: I componenti principali del dinamometro sono realizzati con materiali durevoli di grado industriale (come i cuscinetti della serie per impieghi gravosi industriali SKF), con un tempo di manutenzione annuale di ≤30 ore; il sistema di filtrazione del serbatoio dell'olio a tre stadi riduce l'usura della pompa idraulica e prolunga la durata delle apparecchiature di prova.



6. Applicazioni del sistema banco prova dinamometrico per pompe idrauliche industriali SSCH160-6000-10000 da 160kW



1) Test delle pompe idrauliche per macchine per lo stampaggio a iniezione per impieghi gravosi: Destinato alle pompe a pistoni ad alta pressione da 35-50 MPa nelle macchine per lo stampaggio a iniezione, questo test misura le caratteristiche pressione-flusso e l'efficienza volumetrica in condizioni di bloccaggio/iniezione dello stampo per garantire la stabilità dello stampaggio dei prodotti stampati a iniezione.



2) Verifica del sistema idraulico dei macchinari metallurgici: Si adatta alle pompe idrauliche da 40-60 MPa utilizzate nelle presse metallurgiche e nei laminatoi, simula condizioni di alta temperatura e carico elevato e verifica l'affidabilità di funzionamento a lungo termine e ad alta pressione della pompa e le capacità di avviso di guasto;



3) Ispezione di qualità delle pompe idrauliche per macchinari minerari: Fornire la calibrazione delle prestazioni in fabbrica per le pompe principali idrauliche (30-50 MPa) di escavatori e caricatori minerari, testare il controllo sensibile al carico e le capacità anti-inquinamento e garantire la disponibilità delle apparecchiature in ambienti minerari difficili;



4) Test dei macchinari di coperta delle navi: Per le pompe idrauliche da 30-40 MPa utilizzate nei verricelli e negli argani delle ancore delle navi, la coppia in uscita e l'efficienza vengono testate in condizioni di bassa velocità e carico elevato per soddisfare i requisiti di affidabilità dell'industria cantieristica;



5) Ricerca e sviluppo e miglioramento delle pompe idrauliche industriali: Fornire ricerca e sviluppo e test di pompe di media e grande potenza da 80-200 kW per i produttori di pompe idrauliche, ottimizzare la struttura di tenuta ad alta pressione e il design della piastra di distribuzione della pompa e migliorare la competitività del prodotto.



7. Elenco dei modelli del banco prova dinamometrico per pompe idrauliche industriali



Modello	Configurazione principale (dinamometro elettrico)	Velocità massima di prova	Adatta la pressione della pompa idraulica
SSCH11-15000-35000	11kW, 7Nm	35000 giri/min	≤30MPa
SSCH22-15000-30000	22kW, 14Nm	30000 giri/min	≤35MPa
SSCH37-15000-25000	37kW, 24Nm	25000 giri/min	≤40MPa
SSCH55-15000-20000	55kW, 35Nm	20000 giri/min	≤50MPa
SSCH80-6000-15000	80kW, 127Nm	15000 giri/min	≤40MPa
SSCH110-6000-12000	110kW, 175Nm	12000 giri/min	≤45MPa
SSCH160-6000-10000	160kW, 255Nm	10000 giri/min	≤50MPa
SSCH220-6000-8000	220kW, 350Nm	8000 giri/min	≤60MPa
SSCH315-3000-6000	315kW, 501Nm	6000 giri/min	≤70MPa
Osservazione	Supporta la personalizzazione di potenza, velocità e moduli di carico in base alle esigenze del cliente (come l'aggiunta di una camera ambientale ad alta temperatura e di un modulo di test anti-inquinamento)





•Consegna: I modelli standard vengono spediti entro 55 giorni (il ciclo di produzione per le apparecchiature di media potenza è inferiore a 160 kW); i modelli personalizzati vengono spediti entro 55-110 giorni (compresa l'assistenza per la logistica internazionale e lo sdoganamento e un elenco di dichiarazione doganale specifico per le apparecchiature di media potenza). È disponibile anche un "kit di installazione modulare" (con linee principali precollegate, che riducono il tempo di installazione in loco a 2 giorni).



•Assistenza post-vendita: I componenti principali (dinamometro, flangia di coppia) sono garantiti per un anno e forniamo supporto tecnico bilingue a vita sia in cinese che in inglese (tempo di risposta ≤ 4 ore). I pezzi di ricambio vengono spediti a livello nazionale entro 24 ore e consegnati a livello internazionale entro 7 giorni. Forniamo inoltre una formazione gratuita per operatori di 1,5 giorni (compreso un tutorial speciale sui test dei motori di media potenza) e supportiamo il debug remoto (su un computer, inclusa la guida alla configurazione della soluzione modulare).
