SSCD350-1250/4500 350kW Performance del motore Sistema di banco dinamometrico elettrico

1. SSCD350-1250/4500 350kW Nuovo motore di energia elettrico dinamometro di banco Descrizione del componente del sistema

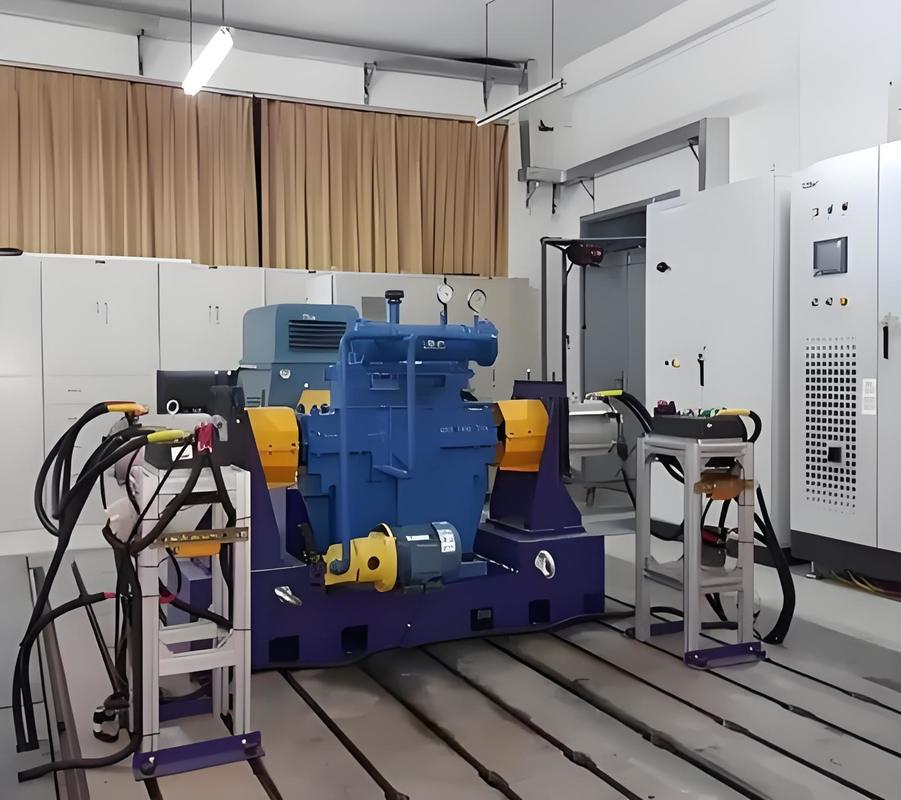

Il sistema SSCD350-1250/4500 350kW Motor Performance Dynamometer Bench System è una piattaforma di test completa ad alte prestazioni specificamente progettata per testare motori di media e grande potenza.Questo sistema integra moduli di base quali un dinamometro, un sensore di coppia ad alta precisione, un sistema intelligente di misurazione e controllo e un simulatore a batteria ad ampio raggio,che copre in modo completo le esigenze di verifica delle prestazioni dei motori di trazione dei veicoli commerciali, motori industriali di medie e grandi dimensioni e motori speciali.



Nome del componente	Specificativi essenziali	Marchio
SSCD350-1250/4500 dinamometro elettrico	Potenza: 350 kW; velocità nominale: 1250 giri al minuto, coppia nominale: 2674 Nm, velocità massima: 4500 giri al minuto, velocità di potenza costante: 1250-3750 giri al minuto, raffreddato ad acqua;	Seelong
Flancia di coppia	Flancia di coppia: 0-3000Nm (precisione: 0,2%FS)	HBM

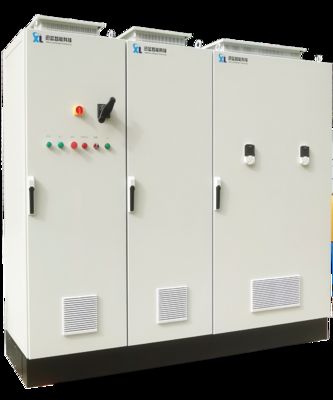

Sistema di inverter a frequenza variabile	Tensione di ingresso: AC trifase 380V±10%; Frequenza: 50-60Hz; Valore di protezione contro la sovraccarica: 1,5 volte la corrente nominale; Protezioni multiple contro il sovraccarico, la sovratensione e il surriscaldamento.	ABB

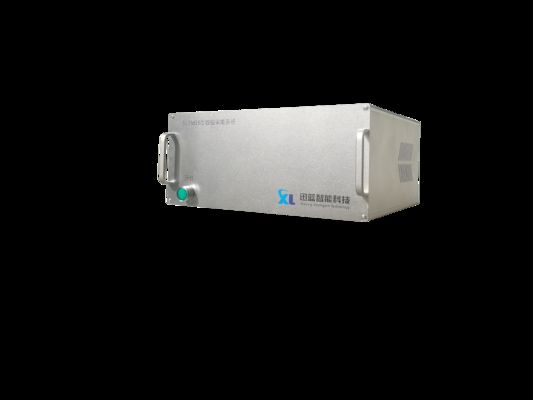

Sistema di misurazione e controllo XLP-1000	PC industriale: IPC710, CPU: i7, memoria: 32 GB, disco rigido: 1 TB, XLP-1000 Software di sistema di misurazione e controllo	Seelong
Sistema di acquisizione dei dati	Esso comprende un'unità di acquisizione delle vibrazioni, un'unità di acquisizione della temperatura, un'unità di acquisizione degli input analogici e un'unità di acquisizione degli input digitali.	Advantech ADAM-4017+
Analisatore di potenza	Modello: WT5006; Precisione di base: 0,03% (0,01% della lettura + 0,02% dell'intervallo) Larghezza di banda: CC, 0,1 Hz - 1 MHz schermo LCD touchscreen 6 canali + MTR	Seelong
Trasformatore di corrente	1000A, 0,05% FS
Simulatore della batteria	Voltaggio di uscita: 24-1200V Potenza nominale: 300 kW Potenza massima: 375 kW Corrente nominale: 800A Corrente di picco: 1000A Voltaggio di ritorno: 323-427V Simulazione delle batterie: può simulare sette tipi di batterie: batterie al litio ternarie, batterie all'ossido di litio e manganese, batterie al litio titanato, batterie all'ossido di litio e cobalto,batterie a fosfato di ferro di litio, batterie a piombo-acido e batterie a idruro di nichel-metallo.	Seelong
Opzionale
Accoppiamento	Velocità ammissibile: 5000 giri/min, coppia ammissibile: 3000 Nm	Seelong

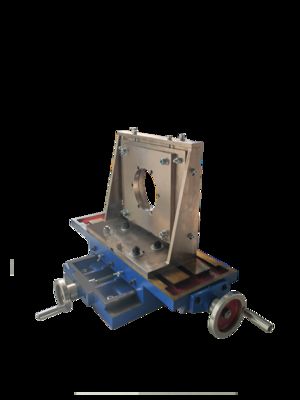

supporto motore	Intervallo di regolazione del supporto (altezza del centro del motore): 200 mm-500 mm	Seelong
Placca di ghisa	Materiale: HT300 (resistenza alla trazione ≥ 300 MPa); ammortizzatori e piastre in ghisa garantiscono la stabilità durante le prove ad alta velocità.	Seelong
Amortizzatori	Amortizzatori a molla; ammortizzatori e piastre in ghisa garantiscono la stabilità durante le prove ad alta velocità.	Seelong



2. SSCD350-1250/4500 Dynamometro elettrico da 350 kW Parametri tecnici



Categorie di parametri	Indicatori tecnici
Produttore di dinamometri	Seelong
Potenza nominale	350 kW.
Torsione nominale	2674Nm
Velocità nominale	1250 giri al minuto
Velocità massima	4500 giri al minuto
Intervallo di velocità di coppia costante	0-1250 giri al minuto.
Intervallo di velocità di potenza costante	1250-3750 giri al minuto
Modello di sensore di coppia	T40B
Produttore di sensori di coppia	HBM
Intervallo del sensore di coppia (Nm)	0-3000Nm
Livello di precisione	00,2% FS



3. SSCD350-1250/4500 Performance del motore da 350 kW Sistema di banco dinamometrico elettrico Vantaggi principali



1) Copertura completa delle prestazioni: Il dinamometro di base ha una potenza di 350 kW, una gamma di coppia da 0 a 3000 Nm e una velocità massima di 4500 giri al minuto, in grado di soddisfare le esigenze di prova in piena condizione dei motori di media e alta potenza.L'intervallo di potenza costante di 1250-3750 rpm è adatto a varie caratteristiche di funzionamento del motore.



2) Eccellente precisione di misura: La flangia di coppia HBM ha una precisione dello 0,2% FS e l'analizzatore di potenza Seelong ha una precisione di base dello 0,03%.garantisce l'acquisizione accurata di dati chiave come la coppia, potenza e temperatura.



3) Forte compatibilità del sistema: il simulatore di batterie supporta 7 modelli di batterie tradizionali, con una tensione di uscita di 24-1200V e una corrente di picco di 1000A, adattandosi alle esigenze di alimentazione di diversi tipi di motori;il sistema di convertitore di frequenza ABB è compatibile con un'ampia tensione di ingresso di 380V±10% e ha una stabilità eccezionale.



4) Configurazione completa e flessibile: copre i moduli di base quali misurazione e controllo, acquisizione dei dati e analisi della potenza.Il supporto ha un raggio di regolazione di 200 mm-500 mm per adattarsi ai diversi requisiti di installazioneLa combinazione di piastra di ghisa e ammortizzatore a molla garantisce la stabilità della prova.



4. SSCD350-1250/4500 Performance del motore da 350 kW



1) Settore dei veicoli a nuova energia: adatto per la prova delle prestazioni dei motori di trazione (comprese le autovetture e i veicoli commerciali) per veicoli a nuova energia, comprese la potenza, la coppia, l'efficienza e la durata,per soddisfare le esigenze di abbinamento delle batterie tradizionali come il litio ternario e il litio fosfato di ferro.



2) Campo motorio industriale: possiamo condurre prove di fabbrica e prove di tipo su motori asincroni industriali e motori sincroni di 350 kW e meno,che copre la verifica delle prestazioni dei motori di supporto quali le pompe idriche, ventilatori e compressori.



3) Campo motorio speciale: adatti a prove specializzate di motori speciali di media e alta potenza utilizzati in macchine di ingegneria, navi, trasporti ferroviari e altri scenari,che soddisfano i requisiti di prova di coppia elevata e ampia gamma di velocità.



4) Istituzioni di ricerca e sviluppo e di sperimentazioneFornire piattaforme di ricerca e sviluppo sulle prestazioni motorie e di test di conformità standard per università, istituti di ricerca e istituti di test di terze parti.e supportare l'implementazione di soluzioni di test personalizzate.



5. SSCD350-1250 /4500 Performance del motore da 350 kW Standards di riferimento del sistema di banco del dinamometro elettrico



1) Norme nazionali:



GB/T 18488.1-20 24 "Sistemi motori di trazione per veicoli elettrici - Parte 1: Condizioni tecniche",

GB/T 18488.2-20 24 "Sistemi motori di trazione per veicoli elettrici - Parte 2: metodi di prova",

GB 755-2019 "Classificazioni e prestazioni delle macchine elettriche rotanti",

¥JB/T 10634-20 23 "Dinamometro elettrico".



2) Norme internazionali:



¢ISO 15084-1:2017 Veicoli stradali - sistemi di propulsione elettrici - Parte 1: interfacce di alimentazione;

IEC 60034-1:2017 Macchine elettriche a rotazione - Parte 1: Classificazioni e prestazioni.



3) Relazione industriale: componenti quali simulatori di batteria e analizzatori di potenza sono conformi alle rispettive norme di precisione e sicurezza del settore (ad esempio, il sensore di coppia HBM T40B è conforme alla norma ISO 16613:Norma di taratura 2013, e il sistema di conversione di frequenza ABB è conforme alla norma di sicurezza IEC 61800-5-1.



6. Elenco dei modelli del sistema di banco di prova del dinamometro delle prestazioni del motore



Modello	Potenza (kW)	Torsione (Nm)	Velocità nominale (rpm)	Velocità massima (rpm)	Accuratezza di misurazione della coppia
SSCD15-1000/4500	15	143	1000	4000	00,2% FS
SSCD30-1000/4500	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
SSCD75-1000/4000	75	716	1000	4000	00,2% FS
SSCD90-1000/3500	90	859	1000	3500	00,2% FS
SSCD110-1000/3500	110	1050	1000	3500	00,2% FS
SSCD160-1000/3500	160	1528	1000	3500	00,2% FS
SSCD200-1000/3300	200	1910	1000	3300	00,2% FS
SSCD250-1000/3300	250	2387	1000	3300	00,2% FS
SSCD300-1000/3300	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
SSCD132-1500/4500	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
SSCD300-1500/3800	300	1910	1500	3800	00,2% FS
SSCD350-1250/4500	350	2674	1250	4500	00,2% FS
SSCD400-1500/3800	400	2546	1500	3800	00,2% FS
SSCD500-1500/3800	500	3183	1500	3800	00,2% FS
Potenza, portata di velocitàa)e il numero di moduli di acquisizione può essere personalizzatoa)Requisito.



7- Servizio di consegna e post-vendita



Consegna:I modelli standard vengono spediti in 90 giorni; i modelli personalizzati in 90-180 giorni (compresa la logistica internazionale e l'assistenza in dogana).



Servizio post vendita:Garanzia di 1 anno per i componenti principali (dinamometro, flange di coppia), supporto tecnico bilingue (cinese e inglese) per tutta la vita (tempo di risposta ≤ 4 ore);i pezzi di ricambio sono spediti a livello nazionale entro 24 ore e consegnati a livello internazionale entro 7 giorni■ 1,5 giorni di formazione operativa gratuita; supporto del debug remoto (computer, inclusa la guida alla configurazione della soluzione modulare).

8. FAQ

D: Qual è la quantità minima di ordine per la nostra cooperazione?

R: Supportiamo piccoli ordini di 1 pezzo per prodotti in magazzino.

D: Come posso saperne di più sui prodotti?

R: Si prega di lasciare la propria e-mail e vi invieremo il libro elettronico di campioni.

D: Qual è il termine di pagamento?

R: Normalmente il deposito è del 40% T/T, pagare in pieno prima della spedizione.

D: Qual è il tempo di consegna per i miei ordini?

R: Il ciclo di produzione dei dinamometri è di 6-8 settimane, il ciclo di produzione dei sensori è di 2-3 settimane, altri prodotti si prega di contattarci.

D: Come si ottiene la soluzione complessiva del banco di prova?

R: Lasciateci la vostra email, il nostro personale tecnico vi comunicherà il piano dettagliato.

D: Posso venire a visitare la vostra fabbrica?

R: Certo, siete sempre i benvenuti.
