SSCD75-1000/4000 75kW Performance del motore Sistema di banco di prova del dinamometro elettrico

SSCD75-1000/4000 75 kWPerformance motoriaSistema di banco di prova del dinamometro elettrico

1. SSCD75-1000/4000 75kWMotore a nuova energiaDinamometro elettricoDescrizione del componente del sistema di banco

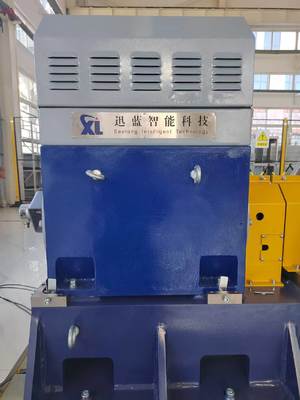

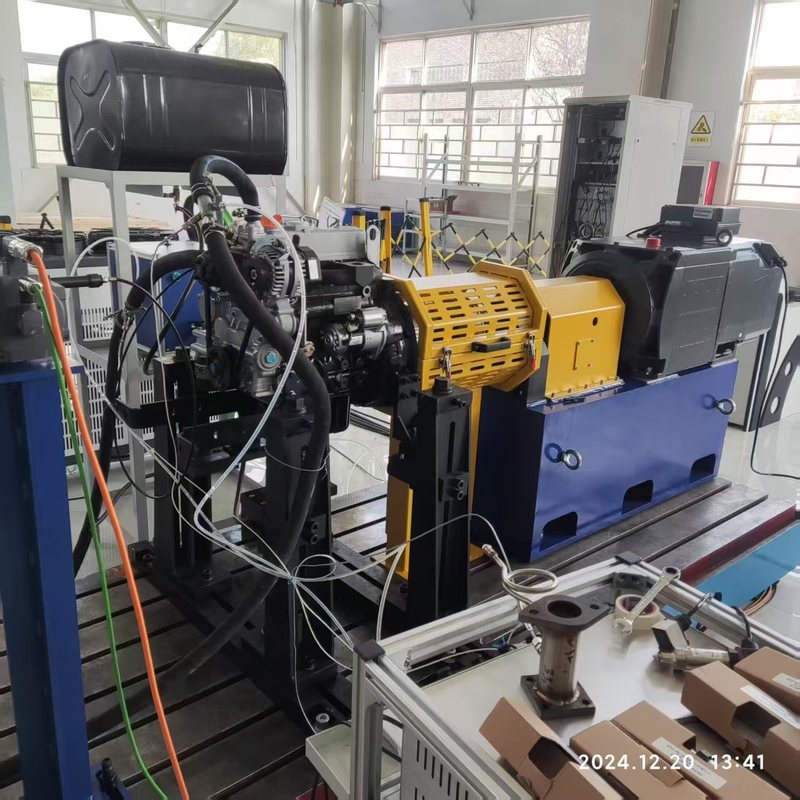

Il sistema SSCD75-1000/4000 75kW Motor Performance Dynamometer Test Bench è una piattaforma di prova completa ad alta precisione appositamente progettata per la prova di motori di piccola e media potenza.Questo sistema integra moduli di base quali un dinamometro, un sensore di coppia ad alta precisione, un sistema intelligente di misurazione e controllo e un simulatore a batteria ad ampio raggio,che copre in modo completo le esigenze di verifica delle prestazioni dei motori di trazione dei veicoli per passeggeri, piccoli motori industriali e motori speciali.

2. SSCD75-1000/4000 75kW Dinamometro elettricoParametri tecnici

3. SSCD75-1000/4000 75kWPerformance motoriaDinamometro elettricoSistema di banco Principali vantaggi

• Copertura precisa di piccole e medie potenze: potenza di 75 kW + coppia da 0 a 1000 Nm, velocità massima di 4000 giri al minuto, adatto per la prova in condizioni di pieno funzionamento dei motori di guida delle autovetture e dei piccoli motori industriali,gamma di potenza costante di 1000-3000 giri al minuto corrisponde alle caratteristiche di funzionamento dei motori di piccola e media potenza.

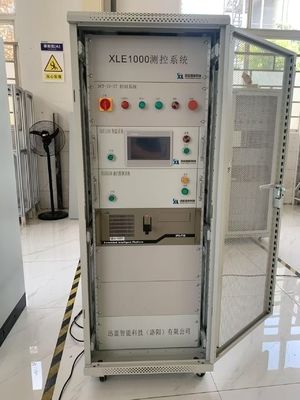

• Precisione di misurazione leader nel settore: HBM 0.2% FS flange di coppia ad alta precisione + Seelong 0.03% analizzatore di potenza di precisione, abbinato al sistema di acquisizione dati multicanale Advantech, garantisce che l'errore di acquisizione dati di coppia,potenza, temperatura e altri dati è ≤ 0,5%.

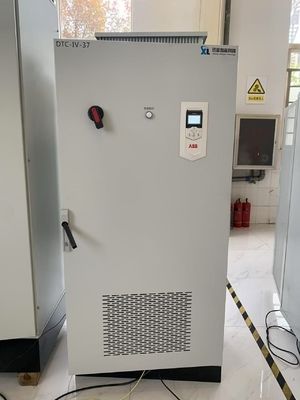

• Alta compatibilità e basso costo: il simulatore della batteria supporta un'ampia tensione di uscita da 24 a 1200 V, adattandosi ai motori di piccole e medie potenze da basse (48 V) a alte (800 V);Il sistema di conversione di frequenza ABB ha una stabilità eccezionale, e la configurazione complessiva bilancia prestazioni e costi, rendendolo adatto per i test di produzione di massa.
• Flessibilità e adattabilità a più scenari: il modulo di base è completo e le parti opzionali possono soddisfare diverse esigenze di installazione.Il supporto ha un raggio di regolazione di 200-500 mm per adattarsi a varie specifiche come piccoli motori e micro motoriLa piastra in ghisa e l'ammortizzatore a molla garantiscono la stabilità della prova.

4. SSCD75-1000/4000 75kW Mdi autorPerformanceEelettricoDdiametro TestBinchiostroSIstemAPubblicazioneAragione

• Nel settore dei veicoli a nuova energia: prova di potenza, coppia, efficienza e durata dei motori di trazione (75 kW e inferiori) per autovetture e micro veicoli commerciali, compatibili con le piattaforme di tensione tradizionali da 48V/300V/800V.
• Nel settore dei motori industriali: sperimentazione in fabbrica e verifica della qualifica di efficienza energetica dei motori per piccole pompe idriche,ventilatori e compressori (conformi alla norma GB 18489-2023 "Limini di efficienza energetica e gradi di efficienza energetica per motori asincroni trifasici di piccole e medie dimensioni").
• Motore specializzatosperimentazione: motori per motocicli elettrici, veicoli elettrici a bassa velocità e piccole macchine da costruzione, per soddisfare le esigenze di scenari a bassa potenza e ad alta velocità.
• Istituti di ricerca e di istruzione: piattaforma di ricerca e sviluppo sulle prestazioni motorie e di insegnamento di esperimenti per laboratori motoristici universitari e piccoli istituti di ricerca, a supporto di soluzioni di test personalizzate.

5. SSCD75-1000/4000 75kWPerformance motoriaDinamometro elettricoNorma di riferimento per il sistema di bancos

• Norme nazionali:

• GB/T 18488-2024 "Sistemi motori di trazione per veicoli elettrici",
• GB 755-2019 "Classificazioni e prestazioni delle macchine elettriche rotanti",
• GB 18489-2023 "Limini di efficienza energetica e gradi di efficienza energetica per motori asincroni trifasici di piccole e medie dimensioni",
• JB/T 10634-2023 "Dinamometri elettrici".

• Norme internazionali:

• ISO 15084-1:2017 "Sistemi di propulsione elettrici per veicoli stradali"
• IEC 60034-1:2017 "Classificazioni e prestazioni delle macchine elettriche rotanti".

• Informazioni relative al settore: Il sensore di coppia HBM T40B è conforme alla norma di taratura ISO 16613:2013 e il sistema di conversione di frequenza ABB è conforme alla norma di sicurezza IEC 61800-5-1.

6. Performance motoriaDinamometro elettricoSistema di banco Modello Elenco

7Servizio di consegna e post-vendita

• Consegna: i modelli standard vengono spediti in 90 giorni, i modelli personalizzati in 90-180 giorni (compresa l'assistenza in materia di logistica internazionale e di sdoganamento);
• Servizio post-vendita: garanzia di 1 anno per i componenti principali (dinamometro, flange di coppia), supporto tecnico bilingue (cinese e inglese) per tutta la vita (tempo di risposta ≤ 4 ore);i pezzi di ricambio sono spediti a livello nazionale entro 24 ore e consegnati a livello internazionale entro 7 giorni■ 1 giorno di formazione operativa gratuita e supporto del debug remoto (terminal del computer + video guida).
