SSCD200-1000/3300 200kWPrestazioni del motoreDinamometro elettricoSistema banco prova

1. SSCD200-1000/3300 200kWMotore a nuova energiaDinamometro elettricoSistema banco prova Descrizione dei componenti

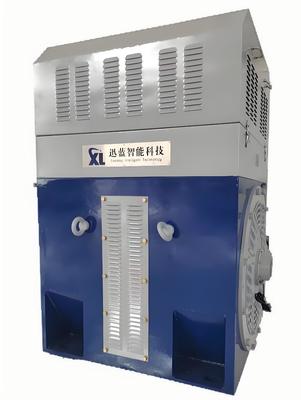

Il sistema banco prova dinamometrico per prestazioni motore SSCD200-1000/3300 200kW è una piattaforma di test completa ad alte prestazioni progettata specificamente per testare motori di media e grande potenza. Questo sistema integra moduli principali come un dinamometro, un sensore di coppia ad alta precisione, un sistema di misurazione e controllo intelligente e un simulatore di batteria ad ampio raggio, coprendo in modo completo le esigenze di verifica delle prestazioni dei motori di azionamento per veicoli commerciali, dei motori industriali di medie e grandi dimensioni e dei motori speciali.

2. SSCD200-1000/3300 200kW Dinamometro elettricoParametri tecnici

3. SSCD200-1000/3300 200kWPrestazioni del motoreDinamometro elettricoSistema banco prova Vantaggi principali

• Adattamento preciso per media e alta potenza

Con una potenza nominale di 200kW e un intervallo di coppia di 0-1910Nm e una velocità massima di 3300rpm, copre le esigenze di test a pieno regime dei motori di media e grande potenza; l'intervallo di potenza costante di 1000-3000rpm corrisponde con precisione alle caratteristiche operative dei motori di azionamento per veicoli commerciali e dei motori industriali di medie e grandi dimensioni, evitando punti ciechi di test.

• Garanzia di precisione di misurazione multidimensionale

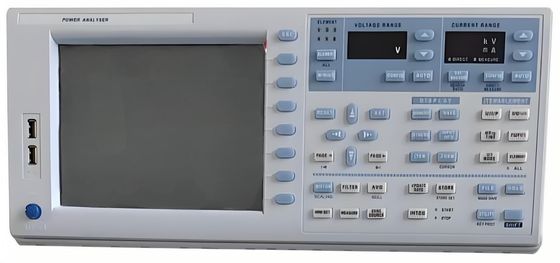

Dotato di una flangia di coppia ad alta precisione HBM 0,2% FS, combinata con un analizzatore di potenza Seelong WT5006 (precisione di base 0,03%) e un sistema di acquisizione dati multicanale Advantech, consente l'acquisizione sincrona e accurata di parametri chiave come coppia, potenza, temperatura e vibrazioni, con un errore dati di ≤0,5%, soddisfacendo i severi requisiti di precisione dei test nello standard nazionale GB/T 18488-2024.

• Ampia compatibilità di scena

Il simulatore di batteria supporta un'ampia uscita di tensione di 24-1200V, adattandosi ai requisiti di alimentazione dei motori di media e alta potenza da 48V a bassa tensione a 800V ad alta tensione; il sistema inverter ABB è compatibile con un ampio ingresso di tensione di 380V±10%, mantenendo un funzionamento stabile anche in scenari di fluttuazione di tensione e può adattarsi a diversi ambienti di rete elettrica regionale.

• Configurazione flessibile e funzionamento stabile

Il sistema comprende moduli principali come misurazione e controllo, acquisizione dati e analisi della potenza. Componenti opzionali come giunti e supporti motore possono essere combinati in base alle esigenze. Il supporto motore ha un intervallo di regolazione di 200-500 mm per ospitare motori di diverse specifiche. La combinazione di piastra in ghisa HT300 e ammortizzatore a molla riduce efficacemente le interferenze da vibrazioni durante i test e garantisce un funzionamento stabile a lungo termine dell'apparecchiatura.

4. SSCD200-1000/3300 200kW MotorePrestazioniDinamometro elettrico TestBancoSistema ApplicazioneAree

1) Settore dei veicoli a nuova energia

È adatto per test di potenza, coppia, efficienza e durata dei motori di azionamento per veicoli commerciali a nuova energia (autocarri leggeri, autocarri medi) e veicoli passeggeri ibridi. Può essere abbinato a motori a piattaforma ad alta tensione da 800 V e soddisfa i requisiti di test per sovravelocità, sovraccarico e adattabilità ambientale ad alta e bassa temperatura in GB/T 18488-2024.

2) Campo dei motori industriali

Vengono eseguiti test di fabbrica e test di tipo su motori industriali di medie e grandi dimensioni di 200kW e inferiori (come motori per pompe dell'acqua, ventilatori e compressori di medie e grandi dimensioni). Ciò può verificare indicatori di prestazioni chiave come la classificazione dell'efficienza energetica del motore (conforme a GB 18489-2023), le caratteristiche di aumento della temperatura e le caratteristiche di carico.

3) Campo dei motori speciali

È adatto per test specializzati di motori speciali come macchinari edili di piccole e medie dimensioni (caricatori, escavatori), macchinari ausiliari marini e motori ausiliari per il trasporto ferroviario, soddisfacendo i requisiti di verifica delle prestazioni in scenari ad alta coppia (≤1910Nm) e a velocità medio-alte (≤3300rpm).

4) Istituti di ricerca e test

Forniamo una piattaforma di test per motori di media e alta potenza per università, istituti di ricerca e organizzazioni di test di terze parti, supportando soluzioni di test personalizzate (come test di invecchiamento del motore e test di simulazione di guasti) per aiutare a ottimizzare le prestazioni del motore e verificare la conformità agli standard.

5. SSCD200-1000/3300 200kWPrestazioni del motoreDinamometro elettricoSistema banco prova Standard di riferimentos

Standard nazionali

• GB/T 18488-2024 Sistemi di motori di azionamento per veicoli elettrici
• GB 755-2019 Valori nominali e prestazioni delle macchine elettriche rotanti
• GB 18489-2023 Limiti di efficienza energetica e gradi di efficienza energetica per motori asincroni trifase di piccole e medie dimensioni
• JB/T 10634-2023 Dinamometro elettrico

Standard internazionali

• ISO 15084-1:2017 Veicoli stradali - Sistemi di azionamento elettrico - Parte 1: Interfacce di alimentazione
• IEC 60034-1:2017 Macchine elettriche rotanti – Parte 1: Valori nominali e prestazioni

Standard relativi al settore

• Sensore di coppia HBM T40B: Conforme a ISO 16613:2013 "Misurazione della forza dinamica - Metodo di calibrazione per sensori di coppia".
• Sistemi di conversione di frequenza ABB: Conformi a IEC 61800-5-1:2017 "Sistemi di azionamento elettrico a velocità variabile – Parte 5-1: Requisiti di sicurezza – Elettrici, termici ed energetici"
• Analizzatore di potenza: Conforme a IEC 62386-101:2017 "Alimentatori per apparecchiature elettroniche - Parte 101: Requisiti di prestazione"

6. Prestazioni del motoreDinamometro elettricoSistema banco prova Modello Elenco

. Consegna e servizio post-vendita1

) Servizio post-vendita90 giorni dall'ordine (compresi i test in fabbrica);

• Modelli personalizzati: i tempi di consegna sono di 90-180 giorni (compresa la conferma della soluzione, la produzione, il debug e l'assistenza per la logistica internazionale e lo sdoganamento) a seconda delle esigenze personalizzate.
• 2

) Servizio post-venditaPeriodo di garanzia: i componenti principali (dinamometro, flangia di coppia) sono garantiti per 1 anno;

• Supporto tecnico: viene fornito supporto tecnico bilingue (inglese e cinese) a vita, con un tempo di risposta ≤4 ore (durante l'orario di lavoro).
• Fornitura di pezzi di ricambio: i pezzi di ricambio nazionali verranno spediti entro 24 ore e i pezzi di ricambio internazionali verranno consegnati entro 7 giorni (escluso il tempo di sdoganamento).
• Servizi di formazione: 1,5 giorni di formazione operativa in loco gratuita (compreso il funzionamento delle apparecchiature, l'uso del software e la manutenzione quotidiana);
• Debug remoto: supporta il debug remoto tramite computer e fornisce una guida alla configurazione della soluzione modulare e la risoluzione dei problemi.

• 8. FAQ
