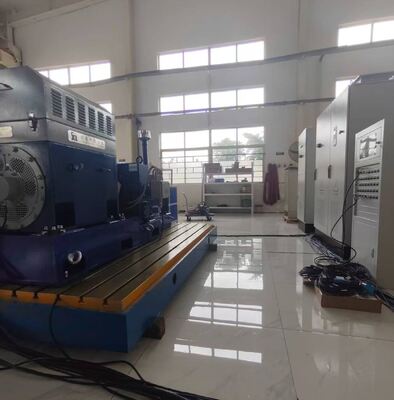

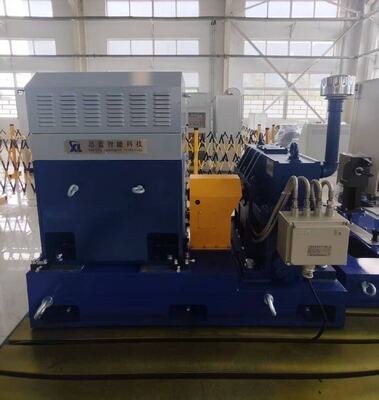

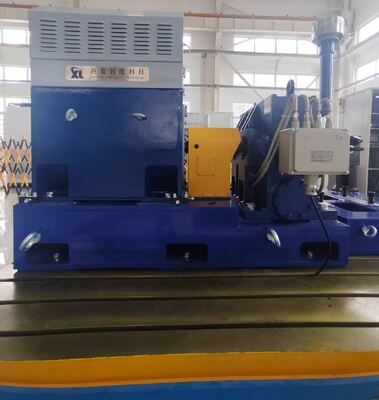

SSCD200-1000/3300 1910Nm Coppia nominale 3300rpm Velocità massima Banco prova dinamometrico per trasmissione con riduttore

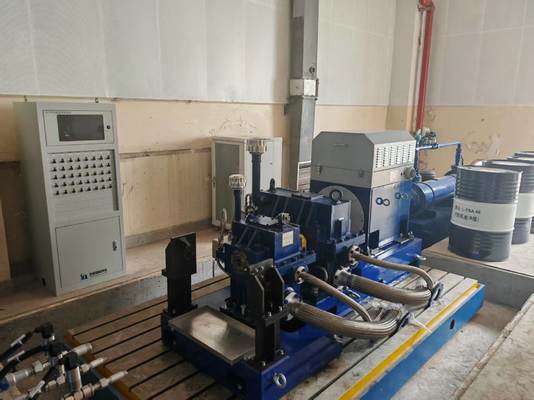

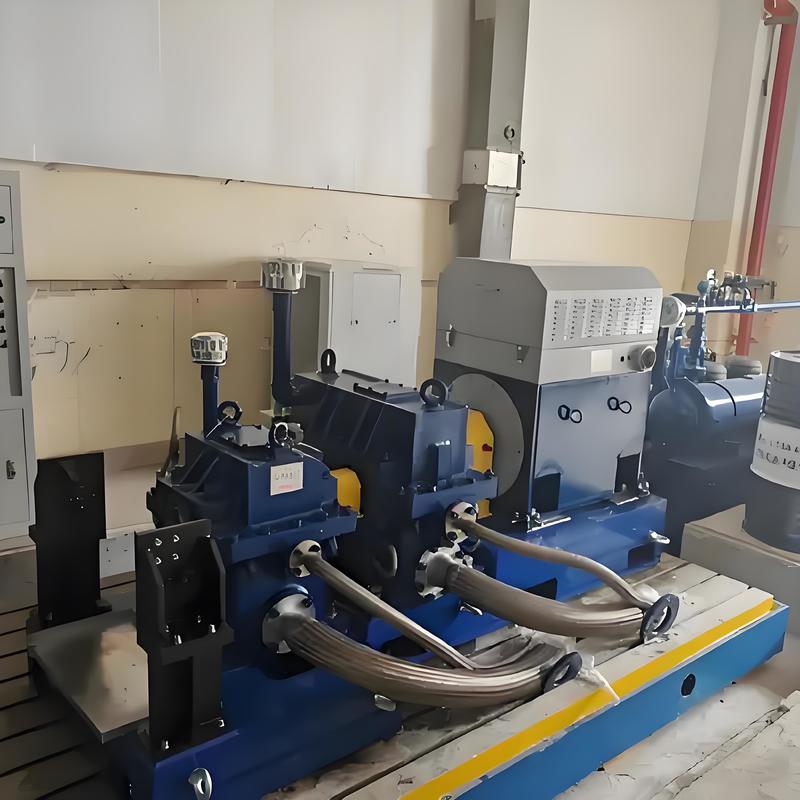

1. Descrizione componenti del banco prova dinamometrico per trasmissione con riduttore SSCD200-1000/3300

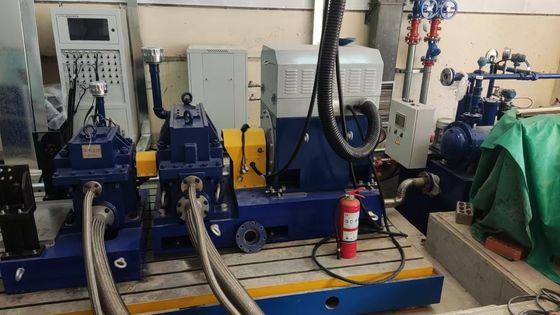

Il banco prova per riduttori SSCD200-1000/3300 è un dispositivo ad alte prestazioni progettato specificamente per test di riduttori ad alta precisione, ampiamente utilizzato nella produzione industriale, nell'energia eolica, nei macchinari edili, nell'automotive e nel trasporto ferroviario. Questo banco integra il dinamometro di azionamento di Seelong (modello SSCD200-1000/3300, potenza 200kW, velocità nominale 1000rpm, velocità massima 3300rpm, accuratezza di misurazione della coppia 0,2%FS) e il dinamometro di carico (modello SSCD110-300/600, potenza 110kW, velocità nominale 300rpm, velocità massima 600rpm), combinato con il sistema inverter di ABB (accuratezza di controllo della coppia 0,2%FS, accuratezza di controllo della velocità ±1rpm, tempo di risposta 5ms) e il sistema di misurazione e controllo XLP-1000 di Seelong (dotato di un processore Intel Core i7, 32GB di memoria DDR4 e un SSD da 1TB), consentendo il monitoraggio completo e il controllo preciso di parametri chiave come coppia, velocità, temperatura e pressione.
| Nome componente |
Specifiche principali |
Marca |
|
SSCD110-300/600
dinamometro elettrico di carico
|
Potenza: 110kW; Velocità nominale: 300rpm; Coppia nominale: 3501Nm; Velocità massima: 600rpm; Sensore di misurazione della coppia: 0-5000Nm (accuratezza: 0,2%FS) |
Seelong |
| SSCD200-1000/3300 dinamometro elettrico di azionamento |
Potenza: 200kW; Velocità nominale: 1000rpm; Coppia nominale: 1910Nm; Velocità massima: 3300rpm; Sensore di misurazione della coppia: 0-2000Nm (accuratezza: 0,2%FS) |
Seelong |
| Dispositivo di calibrazione della coppia |
Calibrazione della coppia della flangia di coppia |
Seelong |
| Sistema inverter a frequenza variabile |
Sistema inverter a frequenza variabile multi-azionamento; accuratezza di controllo della coppia 0,2%FS; accuratezza di controllo della velocità ±1rpm; tempo di risposta 5ms; dotato di protezioni multiple contro sovraccarico, sovratensione e surriscaldamento. |
ABB |

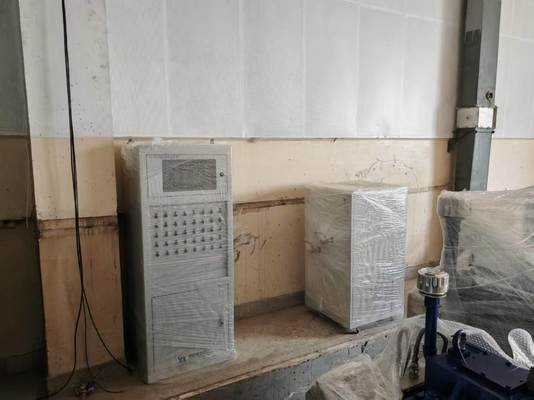

| Sistema di misurazione e controllo XLP-1000 |
PC industriale: IPC710; CPU: Intel Core i7; Memoria: 32GB DDR4; Disco rigido: SSD da 1TB; Software XLP-1000 preinstallato |
Seelong |
| Sistema di acquisizione dati |
Modulo di acquisizione temperatura PT100, modulo di acquisizione pressione, modulo di acquisizione segnale analogico, sensore di acquisizione temperatura, sensore di acquisizione pressione, sensore di acquisizione vibrazioni, scatola di acquisizione dati |
Seelong |

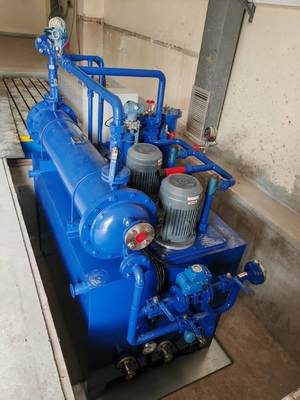

| Dispositivo di controllo della temperatura dell'olio |
Scambiatore di calore a piastre in acciaio inossidabile, sistema di controllo PLC; accuratezza del controllo della temperatura: ± 1 ℃ |
Seelong |
| Misuratore di portata per ingranaggi |
utilizzato per la misurazione del flusso di acqua e olio:
Intervallo di raccolta: 0-50 L/min;
Accuratezza: 0,5%FS
Modello: SLLL050
|
Seelong |
| Opzionale - Giunto |
Coppia ammissibile: 500Nm; Velocità ammissibile: 18000 giri/min |
Seelong |
| Opzionale - Staffa motore |
A forma di L personalizzata non standard, spessore parete > 50mm |
Seelong |
| Opzionale - Piastra in ghisa |
Materiale: HT300; Planarità: ≤0,05mm/m; Rugosità superficiale: Ra≤1,6μm; Ammortizzatori e piastre in ghisa garantiscono la stabilità durante i test ad alta velocità. |
Seelong |
| Opzionale - Ammortizzatori |
A molla, carico nominale 100-300kg, coefficiente di smorzamento 0,2-0,3, adatto per frequenze di vibrazione di 5-10Hz; l'ammortizzatore e la piastra in ghisa garantiscono la stabilità durante i test ad alta velocità. |
Seelong |

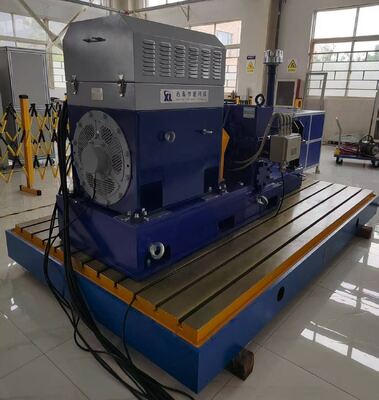

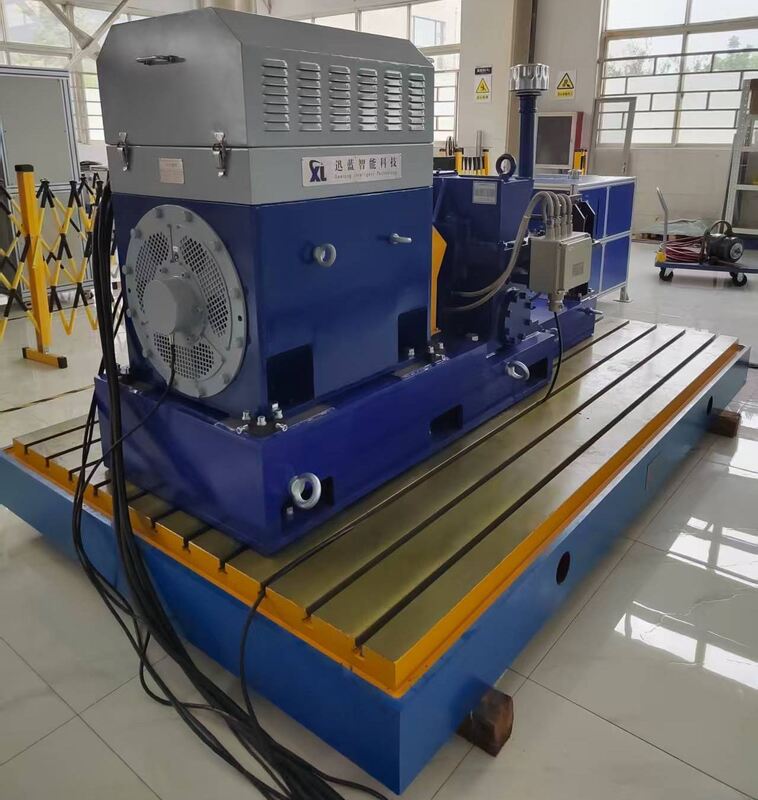

2. Parametri tecnici del dinamometro elettrico SSCD200-1000/3300 da 200kW
| Parametri |
Specifiche |
| Potenza |
200kW |
| Velocità nominale |
1000rpm |
| Velocità massima |
3300rpm |
| Coppia nominale |
1910Nm |
| Intervallo di misurazione della coppia |
0-2000Nm |
| Accuratezza di misurazione della coppia |
0,2%FS |
| Accuratezza del controllo della velocità |
±1rpm |
| Tempo di risposta |
5ms |
3. Vantaggi principali del banco prova dinamometrico per trasmissione con riduttore SSCD200-1000/3300
1) Test ad alta precisione: Accuratezza di misurazione della coppia dello 0,2%FS, accuratezza del controllo della velocità di ±1rpm, garantendo dati di test accurati e affidabili.
2) Elaborazione dati ad alta efficienza: Il sistema di misurazione e controllo XLP-1000 è dotato di un processore ad alte prestazioni, che consente l'elaborazione rapida dei dati e il monitoraggio in tempo reale.
3) Monitoraggio completo dei parametri: Il sistema di acquisizione dati integra più sensori per monitorare in modo completo parametri come temperatura, pressione e portata.
4) Risparmio energetico e protezione ambientale: Il dinamometro elettrico converte l'energia meccanica in energia elettrica e la reimmette nella rete elettrica, ottenendo test a risparmio energetico.
5) Configurazione flessibile: Offre una varietà di componenti opzionali per soddisfare le esigenze di diversi scenari di test.
4. Aree di applicazione del banco prova dinamometrico per trasmissione con riduttore SSCD200-1000/3300
1) Riduttori industriali: utilizzati per test di efficienza di trasmissione, aumento della temperatura e durata di macchine utensili, macchinari metallurgici, macchinari minerari e macchinari per gomma e plastica per garantire stabilità di lavorazione e resistenza all'usura.
2) Riduttori per turbine eoliche: supporta le caratteristiche di vibrazione, le prestazioni dinamiche e i test di affidabilità dei riduttori per turbine eoliche di livello megawatt, adatti per il monitoraggio online remoto e la diagnosi dei guasti.
3) Riduttori per macchinari edili: copre la simulazione del carico e i test di durata di apparecchiature come frantoi e trasportatori e la verifica del funzionamento in ambienti difficili.
4) Trasporto automobilistico e ferroviario: le applicazioni includono l'ottimizzazione delle prestazioni delle trasmissioni, dei riduttori per veicoli elettrici e dei sistemi di trazione ferroviaria ad alta velocità, migliorando l'efficienza della trasmissione e la fluidità di guida.
5) Navi e apparecchiature energetiche: Utilizzato per test di corrispondenza della velocità dei riduttori marini e per la verifica della resistenza alla corrosione e delle prestazioni di lubrificazione dei riduttori idroelettrici.
5. Standard di riferimento del banco prova dinamometrico per trasmissione con riduttore SSCD200-1000/3300
1) JB/T 10634-2023 "Dinamometro elettrico": La specifica principale, che copre i requisiti tecnici e le regole di ispezione dei dinamometri, con particolare attenzione all'accuratezza della misurazione della coppia (ad esempio, ±0,2%FS) e all'accuratezza del controllo della velocità (ad esempio, ±1rpm).
2) ISO 6336 e AGMA 2001: Standard riconosciuti a livello internazionale utilizzati per il calcolo dell'efficienza della trasmissione a ingranaggi per garantire l'accuratezza dei modelli software di controllo e analisi.
3) QC/T 533-1999 "Metodi di prova per assali di trasmissione automobilistici su banco": fornisce un riferimento per metodi come il test di torsione statica degli assemblaggi e il test di fatica degli ingranaggi ed è applicabile al test delle caratteristiche di coppia degli assali di trasmissione elettrici.
4) Standard militari (come MIL-STD-810G): utilizzato per simulare temperature ambientali estreme (-40℃~150℃) e carichi d'urto per riprodurre le prestazioni del riduttore in condizioni di lavoro reali.
6. Elenco modelli del banco prova dinamometrico per trasmissione con riduttore
| Modello |
Potenza (kW) |
Coppia (Nm) |
Velocità nominale (rpm) |
Velocità massima (rpm) |
Accuratezza di misurazione della coppia |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,2%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,2%FS |
| L'intervallo di potenza e velocità seconda delle esigenze.aseconda delle esigenze.7. Servizio di consegna e post-vendita |
Consegna
: I modelli standard vengono spediti in 90 giorni; i modelli personalizzati vengono spediti in 90-180 giorni (compresa l'assistenza per la logistica internazionale e lo sdoganamento).Servizio post-vendita
: 1 anno di garanzia sui componenti principali (dinamometro, flangia di coppia), supporto tecnico bilingue a vita (cinese e inglese) (tempo di risposta ≤ 4 ore); i pezzi di ricambio vengono spediti a livello nazionale entro 24 ore e consegnati a livello internazionale entro 7 giorni; 1,5 giorni di formazione operativa gratuita fornita; debug remoto supportato (basato su computer, inclusa la guida alla configurazione della soluzione modulare).8. Certificati Seelong

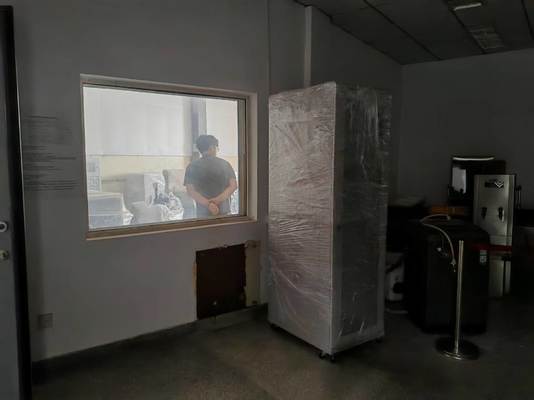

9. Imballaggio e spedizione
