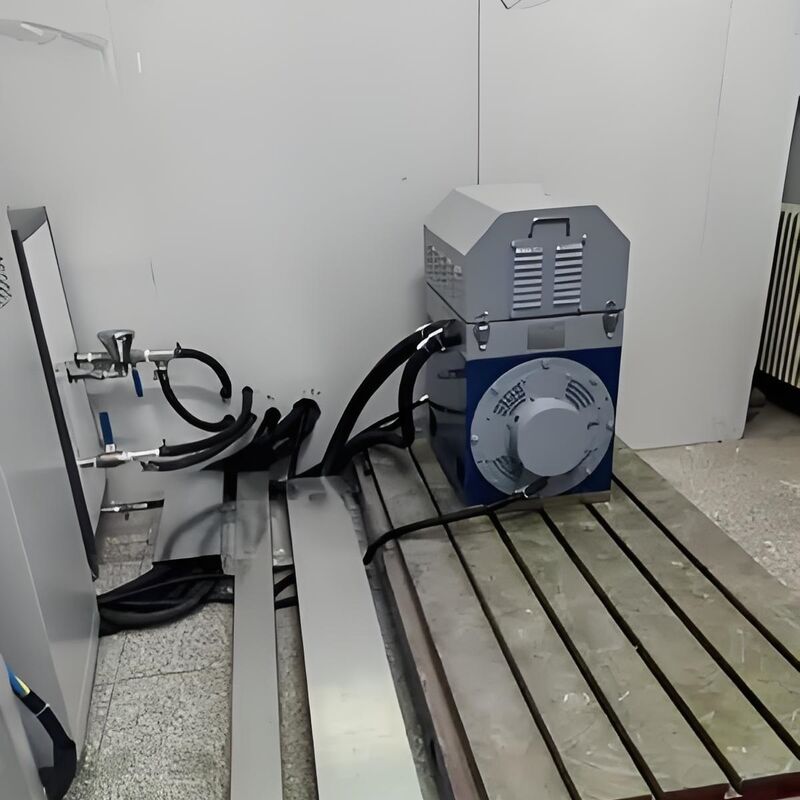

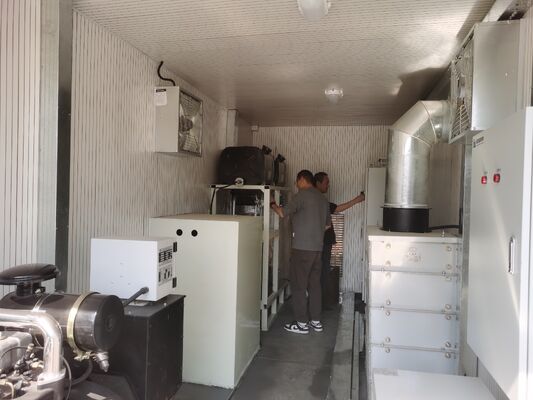

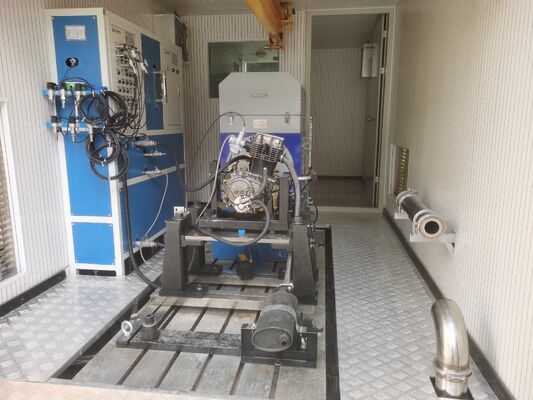

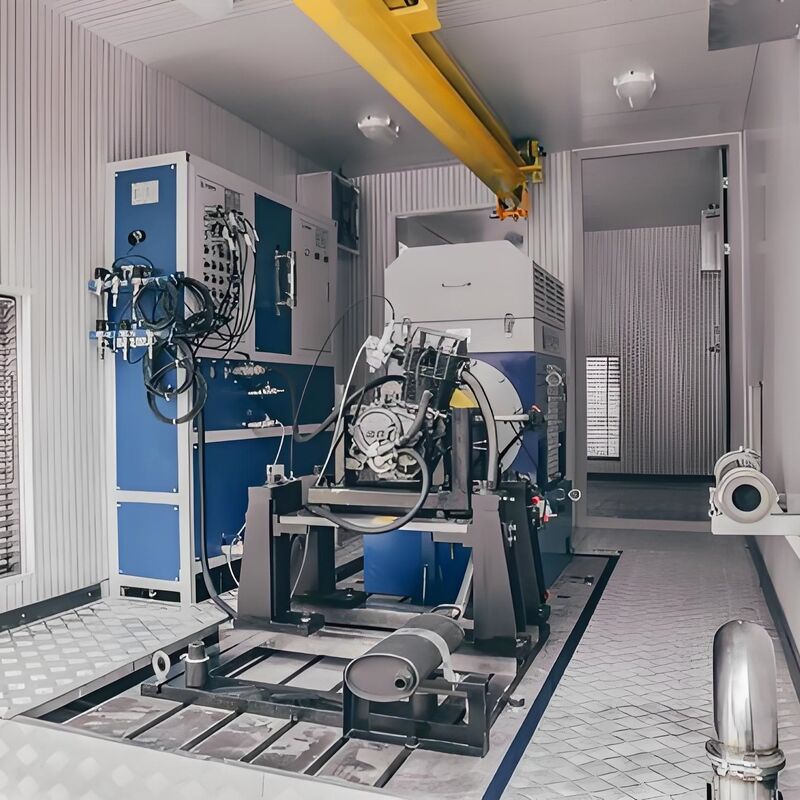

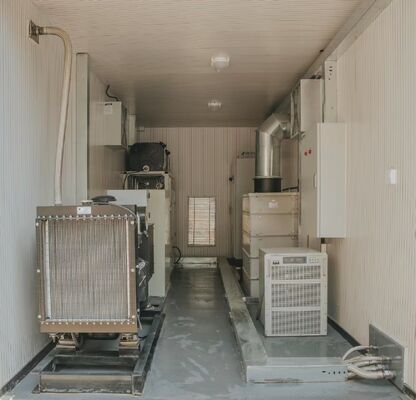

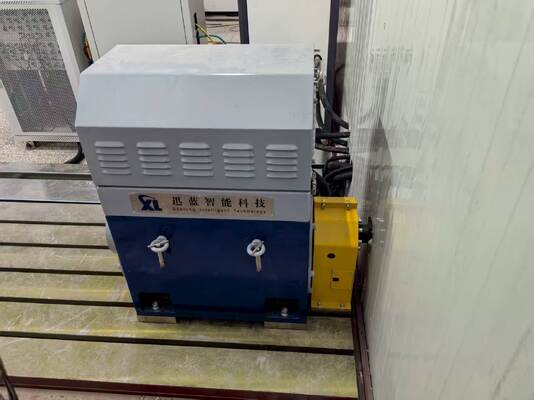

SSCD500-1500/3800 500KW Sistema di banco di prova del dinamometro del motore per veicoli a nuova energia

3. SSCD500-1500/3800 500KW Nuova Energia Veicolo Motore Dinamometro Elettrico Sistema di Banco Prova - Vantaggi principali

1) Adattabilità all'alta potenza: Il dinamometro elettrico principale ha una potenza nominale di 500KW, un intervallo di coppia di 0-4000Nm, una velocità massima di 3800 giri/min e un intervallo di potenza costante di 1500-3800 giri/min. Può soddisfare i requisiti di test a pieno carico e in condizioni di lavoro estreme di motori ad alta potenza in veicoli commerciali pesanti, grandi macchine edili, ecc. ed è compatibile con prodotti motori con diverse caratteristiche di velocità.

2) Precisione di misurazione leader del settore: Dotato di un sensore di coppia ad alta precisione HBM (precisione 0,15% FS) e di un analizzatore di potenza Seelong WT5006 (precisione di base 0,03%), insieme a un modulo di acquisizione dati ad alta velocità a 10 kHz, consente l'acquisizione accurata di parametri chiave come coppia, potenza, temperatura e vibrazioni, con un tasso di errore dei dati inferiore allo 0,3%.

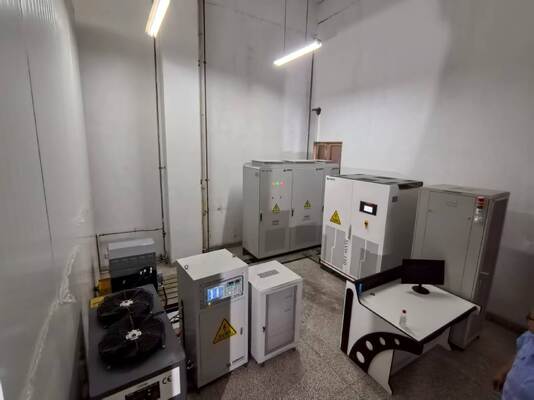

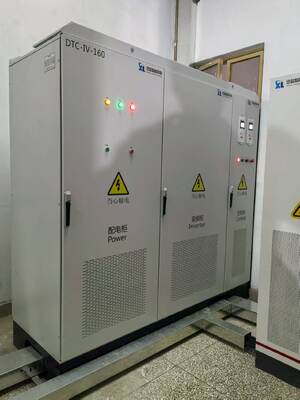

3) Eccellente scalabilità del sistema: Il simulatore di batteria supporta un'uscita di tensione ultra-ampia di 36-1500 V e 8 tipi di modelli di batteria (comprese le batterie a stato solido emergenti), con una corrente di picco di 1500 A, ed è compatibile con vari sistemi di alimentazione motore ad alta potenza; il sistema inverter a frequenza variabile intelligente Siemens è compatibile con un ingresso di tensione ampio di 380 V-480 V e raggiunge una risposta dinamica e una regolazione rapida basate sulla tecnologia di controllo vettoriale, con eccellente stabilità operativa e capacità anti-interferenza.

4) Design strutturale professionale e affidabile: Tutti i componenti principali sono stati verificati in condizioni di alta potenza. Staffe di montaggio opzionali ad alto carico (regolabili 250-600 mm), piattaforme in ghisa ad alta resistenza HT350 e ammortizzatori compositi possono essere equipaggiati per sopprimere efficacemente le interferenze da vibrazioni durante i test ad alta potenza e garantire un funzionamento stabile a lungo termine dell'apparecchiatura. Il design modulare supporta l'espansione funzionale e le modifiche personalizzate.

4. SSCD500-1500/3800 500KW Nuova Energia Veicolo Motore Dinamometro Elettrico Sistema di Banco Prova - Aree di applicazione

1) Settore dei veicoli a nuova energia per impieghi gravosi: Si adatta ai test di potenza, coppia, efficienza, durata e adattabilità all'ambiente ad alta e bassa temperatura dei motori di azionamento per autocarri pesanti a nuova energia, autobus di grandi dimensioni, veicoli minerari, ecc. e corrisponde a vari requisiti di abbinamento delle batterie di alimentazione.

2) Settore delle grandi apparecchiature industriali: Possiamo condurre test di fabbrica, test di tipo e verifica dell'affidabilità per motori di azionamento industriali, gruppi elettrogeni e motori di abbinamento compressori di 500KW e inferiori, coprendo scenari applicativi in settori come la metallurgia, l'energia e l'industria chimica.

3) Settore delle attrezzature speciali: soddisfare i test speciali di motori speciali come macchine edili (escavatori, gru), sistemi di propulsione navale e motori di trazione per il trasporto ferroviario e adattarsi alle complesse condizioni di lavoro di coppia elevata, ampia velocità e forte impatto.

4) Ricerca e sviluppo e test di fascia alta: Fornire ricerca e sviluppo delle prestazioni dei motori ad alta potenza, test di conformità agli standard e soluzioni di test personalizzate per istituti di ricerca nazionali, centri di ricerca e sviluppo automobilistici di fascia alta e istituzioni di test autorevoli di terze parti, supportando la verifica dell'innovazione tecnologica dei motori all'avanguardia.

5. SSCD500-1500/3800 500KW Nuova Energia Veicolo Motore Dinamometro Elettrico Sistema di Banco Prova - Standard di riferimento

Standard nazionali

• GB/T 18488.1-2015 "Sistema motore di azionamento per veicoli elettrici - Parte 1: Specifiche",
• GB/T 18488.2-2015 "Sistema motore di azionamento per veicoli elettrici - Parte 2: Metodi di prova",
• GB/T 755-2019 "Macchine elettriche rotanti - Valori nominali e prestazioni",
• GB/T 29307-2022 "Metodi di prova di affidabilità del sistema motore di azionamento per veicoli elettrici".

Standard internazionali

• ISO 15084-1:2017 Veicoli stradali - Sistemi di azionamento elettrico - Parte 1: Interfacce di alimentazione,
• IEC 60034-1:2017 Macchine elettriche rotanti - Parte 1: Valori nominali e prestazioni,
• ISO 6469-5:2022 Veicoli elettrici - Requisiti di sicurezza - Parte 5: Sistemi di alimentazione.

Standard specifici dei componenti

• Il sensore di coppia HBM T40FM è conforme allo standard di calibrazione ISO 16613:2013,
• Il sistema inverter a frequenza variabile Siemens è conforme allo standard di sicurezza IEC 61800-5-1 e allo standard IEC 61800-2 per sistemi di azionamento elettrico a velocità regolabile,
• L'analizzatore di potenza è conforme allo standard di precisione IEC 62053-22.

6. Elenco modelli del sistema di banco prova dinamometrico elettrico per motori di veicoli a nuova energia

7. Support post-vendita e consegna

Consegna

I modelli standard vengono spediti entro 90 giorni, mentre i modelli personalizzati vengono spediti entro 120-150 giorni (compresa la logistica internazionale e l'assistenza allo sdoganamento). La consegna include un set completo di apparecchiature, istruzioni di installazione, manuale operativo, certificato di calibrazione, elenco dei pezzi di ricambio e altra documentazione completa. Sono supportate l'installazione e la messa in servizio in loco.

Servizio post-vendita

1) Servizio di garanzia: i componenti principali (dinamometro, flangia di coppia, sistema inverter a frequenza variabile) sono garantiti per 1 anno e le parti difettose saranno riparate o sostituite gratuitamente durante il periodo di garanzia.
2) Supporto tecnico: viene fornito supporto tecnico bilingue (cinese e inglese) a vita, con un tempo di risposta inferiore o uguale a 4 ore; sono supportati il debug remoto (basato su computer), la guida alla configurazione della soluzione modulare e le risposte online alle domande tecniche.
3) Servizi di formazione: forniamo 2 giorni di formazione operativa gratuita in loco, che copre l'installazione delle apparecchiature, le impostazioni dei parametri, i test delle condizioni operative, l'analisi dei dati e la manutenzione quotidiana, per garantire che gli utenti siano esperti nell'utilizzo del sistema.
