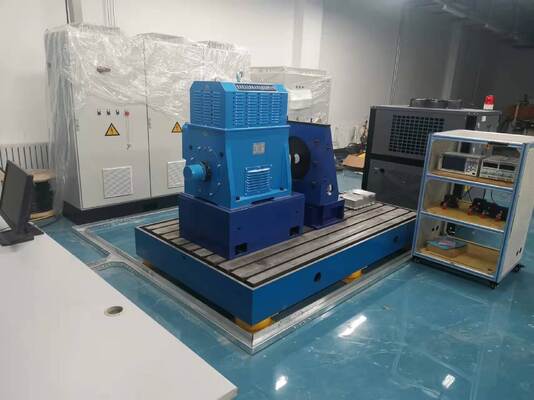

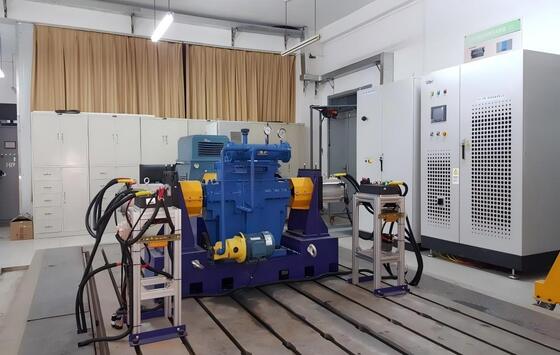

Banco prova dinamometrico per motori di veicoli a nuova energia SSCD450-1500/3800 450KW

3. Banco prova dinamometrico per motori di veicoli a nuova energia SSCD450-1500/3800 450KWS Vantaggi1) Abbinamento ad alta potenza e preciso: potenza nominale di 450 kW, coppia di picco di 2865 Nm e velocità massima di 3800 giri/min, che copre perfettamente i requisiti di test a pieno regime dei motori di azionamento per veicoli commerciali a nuova energia e veicoli passeggeri pesanti. L'intervallo di potenza costante attraversa l'intero intervallo di funzionamento ad alta velocità, corrispondente alle caratteristiche di lavoro effettive del motore.

2) Precisione di misura ultra elevata: Adotta il sensore di coppia ad alta precisione HBM T40FM (0,15% FS) e l'analizzatore di potenza Seelong WT6000 (precisione di base 0,02%) ed è dotato di un sistema di acquisizione dati ad alta velocità a 1000 Hz per garantire l'acquisizione accurata di parametri chiave come coppia, potenza, temperatura e vibrazioni, con errori dei dati ben al di sotto degli standard del settore.

3) Compatibilità a pieno scenario: Il simulatore di batteria supporta 8 modelli di batteria principali e nuovi, uscita di tensione ampia 30-1500 V, corrente di picco 1200 A ed è compatibile con motori di diversi livelli di tensione; il sistema di conversione di frequenza ABB è compatibile con l'ingresso di tensione ampia 380 V±15%, si adatta a diversi ambienti di rete elettrica in tutto il mondo e ha una maggiore stabilità.

4) Personalizzazione flessibile e alta stabilità: Il sistema integra funzioni principali come misurazione e controllo, analisi e archiviazione dei dati. È possibile selezionare staffe, accoppiamenti e altri componenti personalizzati. La staffa ha un intervallo di regolazione di 250-600 mm per adattarsi a vari modelli di motore. La combinazione di piastra in ghisa HT350 e ammortizzatore di vibrazioni composito sopprime efficacemente le vibrazioni durante il funzionamento ad alta velocità, garantendo la stabilità dei dati di test.

5) Funzionamento intelligente ed efficiente: Il software di misurazione e controllo XLP-2000 supporta la modifica personalizzata del processo di test, la visualizzazione dei dati in tempo reale e la generazione automatica di report. In combinazione con la funzione di debug remoto, migliora notevolmente l'efficienza dei test; l'interfaccia operativa bilingue cinese e inglese è adattata alle esigenze degli utenti internazionali.

4. Motore per veicoli a nuova energia SSCD450-1500/3800 450KW

Banco prova dinamometrico Sistema Riferimento1) Settore dei veicoli a nuova energia: ci concentriamo sui test delle prestazioni dei motori di azionamento per veicoli commerciali a nuova energia (autobus, veicoli logistici, autocarri pesanti) e veicoli passeggeri di fascia alta, coprendo la verifica della potenza, le caratteristiche di coppia, l'analisi dell'efficienza, i test di durata, i test di risposta dinamica, ecc., per soddisfare le esigenze di supporto di batterie al litio ternarie, litio ferro fosfato e a stato solido.

2) Industria manifatturiera di motori: Fornire test di fabbrica, test di tipo e verifica dell'affidabilità per motori di azionamento a nuova energia di 450 kW e inferiori ai produttori di motori, contribuendo a controllare la qualità del prodotto e ottimizzare le prestazioni.

3) Istituti di ricerca e test: Fornire piattaforme di ricerca e test di motori ad alta potenza per università, istituti di ricerca e laboratori di test di terze parti, supportare soluzioni di test personalizzate e soddisfare le esigenze di ricerca e sviluppo di nuove tecnologie, certificazione di conformità agli standard, ecc.

4) Settore dei veicoli speciali: adattabile a test speciali di motori di azionamento ausiliari per macchinari edili a nuova energia, navi a nuova energia e trasporto ferroviario, in grado di resistere a carichi elevati e al funzionamento continuo a lungo termine e soddisfare i severi requisiti di test di scenari speciali.

5. Motore per veicoli a nuova energia SSCD450-1500/3800 450KW

Banco prova dinamometrico Sistema RiferimentoStandards Standard nazionaliGB/T 18488.1-2015 "

Sistema motore di azionamento per veicoli elettrici - Parte 1: Specifiche

• ",GB/T 18488.2-2015 "Sistema motore di azionamento per veicoli elettrici - Parte 2: Metodi di prova", GB/T 755-2019 "Macchine elettriche rotanti - Valutazione e prestazioni",
• GB/T 29307-2022 "
• Metodi di prova di affidabilità del sistema motore di azionamento per veicoli elettrici
• ".Standard internazionaliISO 15084-1:2017 Veicoli stradali - Sistemi di azionamento elettrico - Parte 1: Interfacce di alimentazione,

IEC 60034-1:2017 Macchine elettriche rotanti - Parte 1: Valori nominali e prestazioni,

• ISO 6469-5:2022 Veicoli elettrici - Requisiti di sicurezza - Parte 5: Sistemi di alimentazione.
• Standard specifici dei componenti
• Il sensore di coppia HBM T40FM è conforme allo standard di calibrazione ISO 16613:2013,

Il sistema inverter a frequenza variabile Siemens è conforme allo standard di sicurezza IEC 61800-5-1 e allo standard IEC 61800-2 sistema di azionamento elettrico a velocità regolabile,

• L'analizzatore di potenza è conforme allo standard di precisione IEC 62053-22.
• 6. Elenco modelli del sistema banco prova dinamometrico elettrico per motori di veicoli a nuova energia
• Modello

Potenza (KW)

I modelli standard vengono spediti entro 90 giorni, mentre i modelli personalizzati vengono spediti entro 120-150 giorni (compresa la logistica internazionale e l'assistenza allo sdoganamento). La consegna include un set completo di apparecchiature, istruzioni di installazione, manuale operativo, certificato di calibrazione, elenco dei pezzi di ricambio e altra documentazione completa. Sono supportati l'installazione e la messa in servizio in loco.

Servizio post-vendita

1) Servizio di garanzia

: I componenti principali (dinamometro, flangia di coppia, sistema inverter a frequenza variabile) sono garantiti per 1 anno e le parti difettose saranno riparate o sostituite gratuitamente durante il periodo di garanzia.

2) Supporto tecnico: Viene fornito supporto tecnico bilingue (cinese e inglese) a vita, con un tempo di risposta inferiore o uguale a 4 ore; sono supportati il debug remoto (basato su computer), la guida alla configurazione della soluzione modulare e le risposte online alle domande tecniche.

3) Servizi di formazione: Forniamo 2 giorni di formazione operativa in loco gratuita, che copre l'installazione delle apparecchiature, le impostazioni dei parametri, i test delle condizioni operative, l'analisi dei dati e la manutenzione quotidiana, per garantire che gli utenti siano esperti nell'utilizzo del sistema.


8. Domande frequentiD: Qual è la quantità minima ordinabile per la nostra collaborazione?
