SSCD560-1800-4000 560kW 0,15% Accuratezza di Misurazione Sistema Banco Prova Dinamometrico Elettrico per Assali e Trasmissioni Veicoli

Sistema banco prova dinamometrico elettrico per assali veicolari SSCD560-1800-4000

1. QC/T 533－2020 “Gruppo assale motore per veicoli commerciali” QC/T 534－2020 “Indici di valutazione dei test su banco per assale motore automobilistico” Descrizione componenti del sistema banco prova dinamometrico elettrico per assali

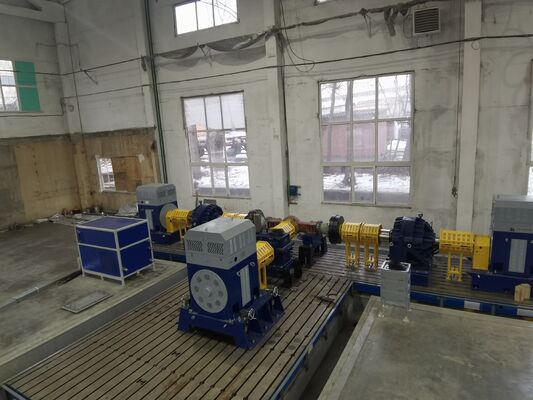

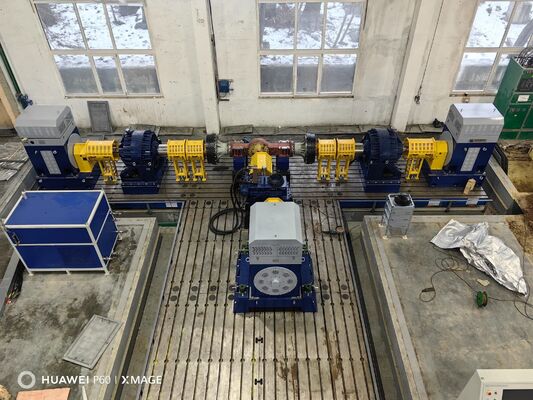

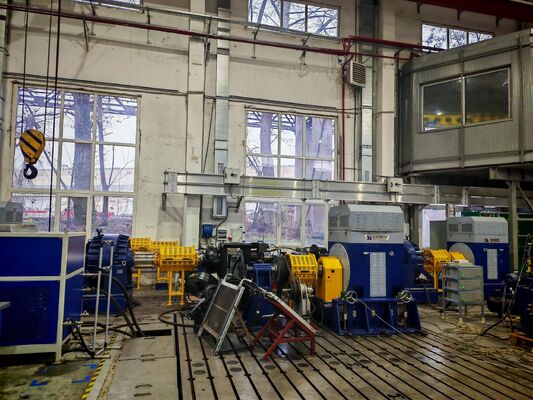

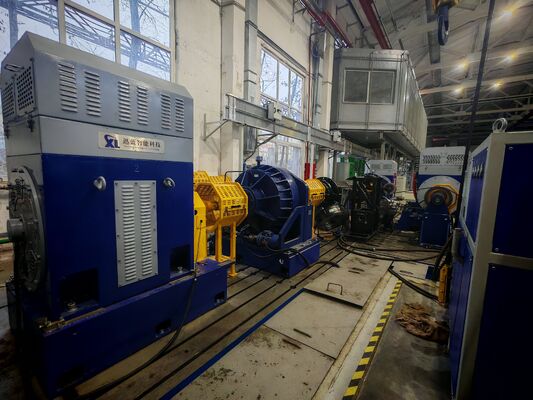

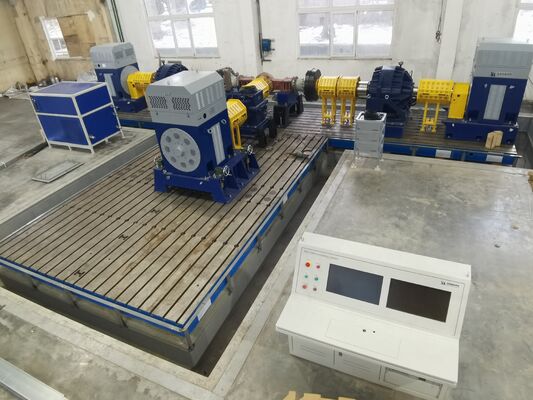

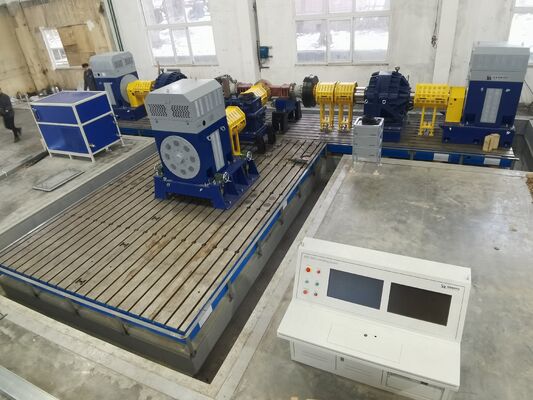

Il sistema banco prova dinamometrico elettrico per assali veicolari SSCD560-1800-4000 è una piattaforma di test delle prestazioni completa di alta qualità, progettata specificamente per testare assali veicolari da 560kW e sistemi di trasmissione per impieghi gravosi di fascia alta. Questo sistema integra moduli principali come un dinamometro di azionamento ad alta potenza, un dinamometro di carico per impieghi gravosi, una flangia di coppia ad altissima precisione, un sistema di misurazione e controllo intelligente e un simulatore di batteria ad alta potenza. Copre in modo completo la verifica delle prestazioni estreme, i test di durata a lunghissimo termine e le esigenze di valutazione dell'affidabilità in condizioni estreme degli assali per veicoli commerciali per impieghi gravosi, veicoli militari speciali e grandi macchine edili, fornendo una soluzione completa e ad alta precisione per l'innovazione di ricerca e sviluppo di assali ad altissima potenza e test di produzione di fascia alta. QC/T 534－2020 “Indici di valutazione dei test su banco per assale motore automobilistico”Specifiche principali QC/T 534－2020 “Indici di valutazione dei test su banco per assale motore automobilistico”Dinamometro di azionamento SSCD560-1800-4000

Categorie di parametriQC/T 533－2020 “Gruppo assale motore per veicoli commerciali” QC/T 534－2020 “Indici di valutazione dei test su banco per assale motore automobilistico”Seelong

1) I doppi dinamometri elettrici lavorano insieme per coprire tutte le condizioni operative estreme: QC/T 533－2020 “Gruppo assale motore per veicoli commerciali” QC/T 534－2020 “Indici di valutazione dei test su banco per assale motore automobilistico” Utilizzo della flangia di coppia di alta precisione di alta gamma di HBM con una precisione di 0,08% FS, una risoluzione della velocità di 0,01 giri/min e una risposta dinamica di ≤0,5 ms; abbinato all'analizzatore di potenza di punta di Seelong con una precisione di base di ≤0,01%, combinato con un sistema di acquisizione dati ad altissima precisione multidimensionale (precisione della temperatura ±0,2℃, copertura della frequenza di vibrazione 2Hz-30kHz), che consente l'acquisizione precisa a livello di microsecondi e l'analisi intelligente approfondita di parametri chiave come coppia, potenza, temperatura, vibrazioni, pressione e deformazione.

3) Design del sistema ultra stabile con compatibilità estrema: I sistemi inverter Siemens utilizzano una tecnologia di controllo vettoriale di alto livello, con cinque livelli di protezione di sicurezza e sono compatibili con un ampio ingresso di tensione di 380V-500V, mantenendo un funzionamento stabile anche sotto carichi di potenza elevati; il simulatore di batteria supporta un'uscita di tensione ultra ampia di 50-2000V e una corrente ultra elevata di ≥1500A, è compatibile con 12 tipi di modelli di batteria (compresi i modelli di batteria speciali) e ha un'efficienza di feedback energetico di ≥94%, soddisfacendo le esigenze di corrispondenza della potenza di assali ad altissima potenza e vari sistemi di trasmissione speciali, massimizzando al contempo il risparmio energetico e la riduzione dei consumi.

4) Design strutturale per impieghi gravosi, che garantisce sia la sicurezza che la stabilità: La staffa di montaggio regolabile ha un'altezza centrale regolabile ultra ampia di 350-800 mm, aumentando la capacità di carico a ≥2000 kg e l'errore di planarità della superficie di montaggio è ≤0,01 mm/m; La piastra in ghisa ad altissima resistenza HT450, combinata con una struttura di assorbimento degli urti multistrato a nido d'ape e un design di riduzione del rumore di smorzamento, contrasta efficacemente le forti vibrazioni generate dai test ad altissima velocità e ad altissima coppia; Il coperchio di protezione completamente chiuso a prova di esplosione e resistente alla pressione ha materiali fonoassorbenti e antirumore di alta qualità integrati, che lavorano in combinazione con il sistema per ottenere una tripla protezione di sicurezza, tenendo conto delle esigenze di massima sicurezza, riduzione efficiente del rumore e dissipazione del calore.

5) Configurazione di punta per la misurazione e il controllo intelligenti, funzionamento efficiente e intelligente: Il sistema di misurazione e controllo XLP-1000 è dotato di un computer industriale Xeon (memoria da 128 GB + SSD da 4 TB) e il software dedicato supporta l'acquisizione sincrona multicanale, la visualizzazione dei dati 3D, l'analisi dei dati assistita dall'IA e la generazione di report personalizzati; la stazione di lubrificazione ha una regolazione intelligente del flusso a circuito chiuso, il monitoraggio della qualità dell'olio, molteplici funzioni di preavviso e protezione automatica e il design di raffreddamento indipendente a quattro circuiti del refrigeratore è adattato con precisione alle esigenze di raffreddamento di ogni modulo principale, riducendo notevolmente l'intervento manuale e realizzando processi di test intelligenti ed efficienti.

4. SSCD560-1800-4000

VeicoloA

ssale QC/T 533－2020 “Gruppo assale motore per veicoli commerciali” QC/T 534－2020 “Indici di valutazione dei test su banco per assale motore automobilistico” 2) Campo dei veicoli speciali di fascia alta:inamometro Test 1) Servizio di garanzia: i componenti principali (dinamometro, flangia di coppia, sistema di convertitore di frequenza) sono garantiti per 1 anno e i componenti difettosi verranno riparati o sostituiti gratuitamente durante il periodo di garanzia.anco SistemaApplicazione Aree1) Campo degli assali per veicoli commerciali ultra pesanti: applicabile all'uscita di potenza massima, alla trasmissione ad altissima coppia, all'efficienza di trasmissione e ai test di durata a lunghissimo termine degli assali per veicoli commerciali ultra pesanti come trattori ultra pesanti, grandi autocarri da miniera e rimorchi ultra lunghi, che coprono la verifica ad alte prestazioni e i test di fabbrica di vari assali come assali di trasmissione ultra pesanti, assali sterzanti rinforzati e assali di supporto per impieghi gravosi.2) Campo dei veicoli speciali di fascia alta: test specializzati di assali per veicoli speciali di fascia alta come veicoli militari speciali, veicoli di soccorso di grandi dimensioni e scavatori di grandi dimensioni, che soddisfano i requisiti di valutazione dell'affidabilità e della stabilità in condizioni di lavoro ultra-alta coppia, durata ultra-lunga e estremamente complesse e si adattano alla verifica dei limiti delle prestazioni in ambienti di lavoro difficili.

3) Campo di ricerca e sviluppo e innovazione di assali di fascia alta: Forniamo alle principali aziende di assali e agli istituti di ricerca nazionali piattaforme di ricerca e sviluppo e test delle prestazioni di prim'ordine, supportiamo soluzioni di test personalizzate di fascia alta come l'innovazione strutturale degli assali ad altissima potenza, l'ottimizzazione e l'abbinamento del sistema di trasmissione e la ricerca e sviluppo di tecnologie per il risparmio energetico e il potenziamento della potenza e aiutiamo la tecnologia degli assali a raggiungere il livello avanzato internazionale.

4) Campo di test di fascia alta autorevole: Soddisfiamo gli standard di test nazionali e internazionali di alto livello e forniamo servizi di test di conformità di alto livello per prodotti di assali ad altissima potenza ad agenzie nazionali di ispezione della qualità autorevoli e organismi di certificazione internazionali, coprendo tutte le dimensioni dei test di fascia alta, tra cui prestazioni di sicurezza, prestazioni ambientali, durata estrema e adattabilità a condizioni di lavoro estreme.

5. SSCD560-1800-4000

Veicolo Standard di riferimento del sistema banco prova dinamometrico elettrico per assali

sQC/T 533－2020 “Gruppo assale motore per veicoli commerciali” QC/T 534－2020 “Indici di valutazione dei test su banco per assale motore automobilistico” GB/T 23920-2024 “Macchine edili - Assali” JB/T 5929-1991 “Metodi di prova di affidabilità per assale motore di macchine edili”

JB/T 10634-2023 “Dinamometro elettrico”
6
. Sistema banco prova dinamometrico elettrico per assali automobilistici
Modello
Elenco

ModelloPotenza (KW)Coppia (Nm)Velocità nominale (giri/min)

I modelli standard vengono spediti entro 90 giorni, mentre i modelli personalizzati vengono spediti entro 120-150 giorni (compresa l'assistenza per la logistica internazionale e lo sdoganamento). La consegna include un set completo di apparecchiature, istruzioni di installazione, manuale operativo, certificato di calibrazione, elenco dei pezzi di ricambio e altra documentazione completa. Sono supportate l'installazione e la messa in servizio in loco.Servizio post-vendita

1) Servizio di garanzia: i componenti principali (dinamometro, flangia di coppia, sistema di convertitore di frequenza) sono garantiti per 1 anno e i componenti difettosi verranno riparati o sostituiti gratuitamente durante il periodo di garanzia.2) Supporto tecnico: viene fornito supporto tecnico bilingue (cinese e inglese) a vita, con un tempo di risposta di ≤4 ore; sono supportati il debug remoto (basato su computer), la guida alla configurazione della soluzione modulare e le risposte online alle domande tecniche.3) Servizi di formazione: forniamo 2 giorni di formazione operativa in loco gratuita, che copre l'installazione delle apparecchiature, le impostazioni dei parametri, i test delle condizioni operative, l'analisi dei dati e la manutenzione quotidiana, per garantire che gli utenti siano esperti nell'utilizzo del sistema.

8.

FAQ

D: Qual è la quantità minima d'ordine per la nostra collaborazione?

R: Supportiamo un piccolo ordine di prova di 1 pezzo per i prodotti a stock.

D: Come posso saperne di più sui prodotti?

R: Si prega di lasciare la propria e-mail e vi invieremo il vostro campionario elettronico. D: Qual è il tuo termine di pagamento?

R: Normalmente 30% di deposito T/T, pagare per intero prima della spedizione.
D: Qual è il tempo di consegna per i miei ordini?
R: Il ciclo di produzione dei dinamometri è di 6-8 settimane, il ciclo di produzione dei sensori è di 2-3 settimane, per altri prodotti si prega di contattarci.
D: Come otteniamo la soluzione complessiva del banco prova?
R: Lasciaci la tua e-mail, il nostro personale tecnico comunicherà con te il piano dettagliato.
D: Posso venire a visitare la tua fabbrica?
R: Certo, sei sempre il benvenuto per una visita.
9. I nostri certificati
