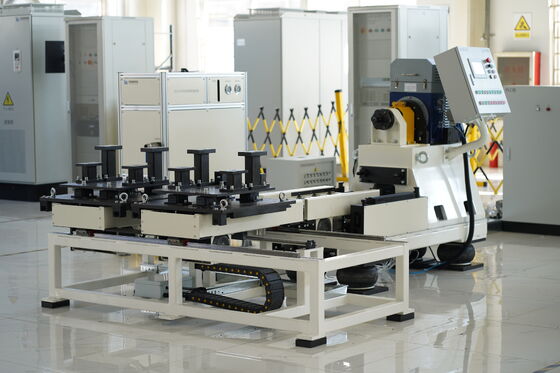

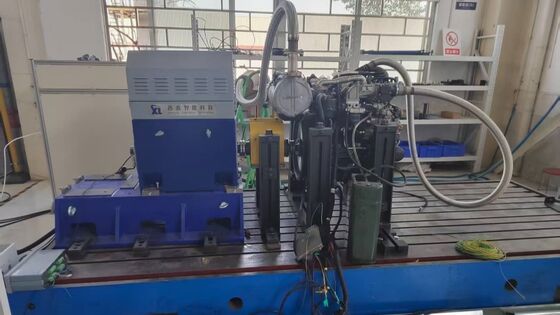

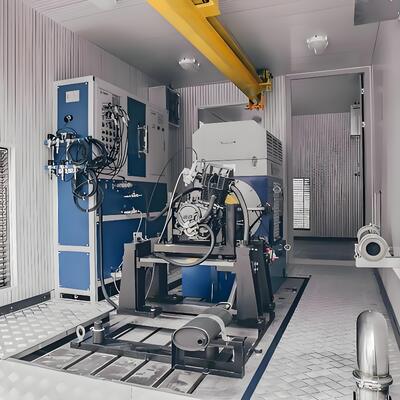

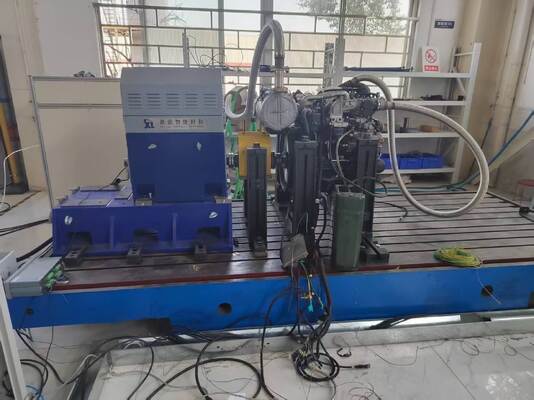

SSCG90-3000/10000 90kW Test Motore per UAVDinamometro Banco Prova Sistema
1. SSCG90-3000/10000 90kW Banco Prova Motore per UAV Descrizione Composizione del Sistema
Il banco prova motore per UAV SSCG90-3000/10000 da 90kW è un sistema di test completo progettato specificamente per la ricerca e la verifica di motori per UAV di media e alta potenza. Questo sistema integra un dinamometro elettrico ad alta precisione, un sistema modulare di misurazione e controllo e un'unità di acquisizione dati multicanale, consentendo una valutazione completa dei parametri chiave di prestazione come coppia, velocità, potenza e consumo di carburante di motori turboalbero/turboelica di classe 90kW.
| Nome Componente |
Specifiche Principali |
Marca |
| Dinamometro elettrico SSCG90-3000/10000 |
Potenza: 90KW, Velocità nominale: 3000 giri/min, Velocità massima: 10000 giri/min, Coppia nominale: 286Nm, Intervallo di velocità a potenza costante: 3000-10000 giri/min, Intervallo di velocità a coppia costante: 0-3000 giri/min, Raffreddato ad aria |
Seelong |
| Flangia di coppia |
0-500Nm, precisione: 0,2% FS |
HBM |
| Sistema inverter a frequenza variabile |
Marca ABB, 90kW, tensione di ingresso trifase AC 380V±10%, con protezioni multiple contro sovraccarico, sovratensione e surriscaldamento. |
ABB |
| Sistema di misurazione e controllo XLE-1000 |
PC industriale: IPC710; CPU: Intel Core I7; Memoria: 32GB DDR4; Disco rigido: 1TB SSD; Software di sistema di misurazione e controllo XLE-1000 preinstallato (supporta acquisizione dati in tempo reale, analisi curve e generazione report) |
Seelong |
| Sistema di acquisizione dati |
Include un modulo di acquisizione a bassa temperatura (6 canali), un modulo di acquisizione ad alta temperatura (8 canali), un modulo di acquisizione analogica (8 canali), un sensore di acquisizione a bassa temperatura (PT100), un sensore ad alta temperatura, un sensore di pressione, un sensore di pressione atmosferica, un sensore di temperatura e umidità e una scatola di acquisizione dati, ecc. |
Seelong |
| Attuatore acceleratore servoassistito |
Prestazioni: forza di attuazione 150N, corsa 120mm; Simulazione acceleratore elettronico: doppio canale 0-2,5V/5V |
Seelong |
| Misuratore di consumo carburante |
Tipo a pesatura, intervallo di misurazione: 5-30Kg/h, precisione: 0,2% FS |
Seelong |
| Ventilatore centrifugo a frequenza variabile |
Utilizzato per la dissipazione del calore del dispositivo in prova; Potenza: 25KW |
Seelong |
| Opzionale - Giunto |
Coppia ammissibile: 350 Nm; Velocità ammissibile: 18000 giri/min |
Seelong |
| Opzionale - Staffa motore |
Staffa motore personalizzata non standard a forma di L, spessore parete > 50mm |
Seelong |
| Opzionale - Piastra in ghisa |
Materiale: HT300 (resistenza alla trazione ≥300MPa); planarità: ≤0,05mm/m; rugosità superficiale: Ra≤1,6μm; ammortizzatori e piastra in ghisa garantiscono stabilità durante i test ad alta velocità. |
Seelong |
| Opzionale - Ammortizzatori |
Tipo: ammortizzatore a molla; Carico nominale: 80-200kg/unità; Coefficiente di smorzamento: 0,2-0,3; Frequenza di vibrazione applicabile: 8-15Hz; L'ammortizzatore e la piastra in ghisa garantiscono stabilità durante i test ad alta velocità. |
Seelong |
2. Parametri Tecnici Dinamometro Elettrico SSCG90-3000/10000 90kW per Test Motori per UAV
| Parametri |
Specifiche |
| Intervallo Potenza Costante (giri/min) |
3000-10000 |
| Potenza nominale |
90kW |
| Velocità nominale |
3000 giri/min |
| Coppia nominale |
286Nm |
| Velocità massima |
10000 giri/min |
| Intervallo di velocità a potenza costante |
3000-10000 giri/min |
| Intervallo di velocità a coppia costante |
0-3000 giri/min |
| Metodo di raffreddamento |
raffreddato ad aria |
| Livello di protezione |
IP54 |
| Capacità di sovraccarico |
150% della potenza nominale |
| Precisione misurazione coppia |
±0,2%FS |
| Precisione misurazione velocità |
±1 giri/min |
3. Vantaggi Principali del Sistema Banco Prova Dinamometro per Test Motori per UAV SSCG90-3000/10000 90kW
1) Controllo ad alta precisione in tutte le condizioni operativeStandard di adattabilità ambientale: Soddisfare i requisiti di test ambientali della serie GB/T 2423 per garantire che l'apparecchiatura possa funzionare normalmente in un ambiente da -10℃ a 40℃. La flangia di coppia e il misuratore di consumo carburante raggiungono entrambi un'alta precisione dello 0,2% FS. In combinazione con l'algoritmo PID, realizza il controllo della fluttuazione della velocità su un ampio intervallo di velocità (0-10000 giri/min) (valore tipico <±0,1%), e il passaggio senza interruzioni tra le modalità a coppia costante (0-3000 giri/min) e a potenza costante (3000-10000 giri/min), garantendo l'affidabilità e la coerenza dei dati di test in diverse condizioni operative.2) Ottimizzazione energetica a quattro quadranti
:Standard di adattabilità ambientale: Soddisfare i requisiti di test ambientali della serie GB/T 2423 per garantire che l'apparecchiatura possa funzionare normalmente in un ambiente da -10℃ a 40℃.3) Espansione modulare flessibile
:Standard di adattabilità ambientale: Soddisfare i requisiti di test ambientali della serie GB/T 2423 per garantire che l'apparecchiatura possa funzionare normalmente in un ambiente da -10℃ a 40℃.4) Protezione di sicurezza ad alta velocità
:Standard di adattabilità ambientale: Soddisfare i requisiti di test ambientali della serie GB/T 2423 per garantire che l'apparecchiatura possa funzionare normalmente in un ambiente da -10℃ a 40℃.5) Design a bassa interferenza e stabile
:Standard di adattabilità ambientale: Soddisfare i requisiti di test ambientali della serie GB/T 2423 per garantire che l'apparecchiatura possa funzionare normalmente in un ambiente da -10℃ a 40℃.4. Aree di Applicazione del Sistema Banco Prova Dinamometro per Test Motori per UAV SSCG90-3000/10000 90kW
1) Sviluppo Motori per Veicoli Aerei Senza Pilota (UAV):
Ciò include test completi di motori turboalbero/turboelica di classe 90kW, coprendo avviamento, accelerazione, crociera e frenata. Verifica con precisione i parametri di prestazione in diversi intervalli di velocità (coppia costante 0-3000 giri/min, potenza costante 3000-10000 giri/min), supportando la progettazione ottimizzata del motore.Standard di adattabilità ambientale: Soddisfare i requisiti di test ambientali della serie GB/T 2423 per garantire che l'apparecchiatura possa funzionare normalmente in un ambiente da -10℃ a 40℃.:
Test di durata dei sistemi di propulsione per elicotteri leggeri, droni a corto raggio, ecc., possono valutare l'affidabilità dei motori durante il funzionamento continuo ad alte velocità (10.000 giri/min) e le prestazioni di compatibilità di materiali come leghe ad alta temperatura.Standard di adattabilità ambientale: Soddisfare i requisiti di test ambientali della serie GB/T 2423 per garantire che l'apparecchiatura possa funzionare normalmente in un ambiente da -10℃ a 40℃.:
Supporta la valutazione dell'efficienza del feedback energetico di droni ibridi piccoli e medi, ottimizza gli schemi di utilizzo dell'energia per sistemi di propulsione con una potenza di 90kW e migliora l'autonomia.4) Calibrazione Motori Industriali ad Alta Velocità: Utilizzato per la calibrazione delle caratteristiche coppia-velocità di motori di media potenza che richiedono un ampio intervallo di velocità (0-10000 giri/min), soddisfacendo le esigenze di controllo ad alta precisione di azionamenti industriali, motori aerospaziali, ecc.Standard di adattabilità ambientale: Soddisfare i requisiti di test ambientali della serie GB/T 2423 per garantire che l'apparecchiatura possa funzionare normalmente in un ambiente da -10℃ a 40℃.Standard di sicurezza elettrica: Conforme ai requisiti di efficienza energetica IEC 60034-30-1, garantendo il funzionamento stabile dell'apparecchiatura a 380V±10%.
Standard di acquisizione dati: Seguire il sistema di gestione delle misurazioni ISO 10012 per garantire l'accuratezza dei sensori (come i sensori di temperatura PT100) e la coerenza dell'acquisizione dati.Standard di adattabilità ambientale: Soddisfare i requisiti di test ambientali della serie GB/T 2423 per garantire che l'apparecchiatura possa funzionare normalmente in un ambiente da -10℃ a 40℃.6. Modello Banco Prova Dinamometro Elettrico per Motori per UAV
ElencoModello
- Potenza (KW)
- Coppia (Nm)
- Velocità Nominale (giri/min)
Velocità Max (giri/min) Intervallo Coppia Costante (giri/min)
| Intervallo Potenza Costante (giri/min) |
Precisione Misurazione Coppia |
(%FS) |
SSCG30-3000/10000 |
30 |
95 |
3000 |
10000
0-3000
|
| 3000-10000 |
0,05/0,1/0,2 |
SSCG45-3000/10000 |
7. Consegna e Supporto Post-Vendita |
637 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
8000 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-10000 |
0,05/0,1/0,2 |
SSCG60-3000/10000 |
7. Consegna e Supporto Post-Vendita |
637 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
8000 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-10000 |
0,05/0,1/0,2 |
SSCG75-3000/10000 |
7. Consegna e Supporto Post-Vendita |
637 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
8000 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-10000 |
0,05/0,1/0,2 |
SSCG90-3000/10000 |
7. Consegna e Supporto Post-Vendita |
637 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
8000 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-10000 |
0,05/0,1/0,2 |
SSCG110-3000/10000 |
7. Consegna e Supporto Post-Vendita |
637 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
8000 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-10000 |
0,05/0,1/0,2 |
0,05/0,1/0,2 |
7. Consegna e Supporto Post-Vendita |
637 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
8000 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-10000 |
0,05/0,1/0,2 |
SSCG160-3000/10000 |
7. Consegna e Supporto Post-Vendita |
637 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
8000 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-10000 |
0,05/0,1/0,2 |
SSCG200-3000/8000 |
7. Consegna e Supporto Post-Vendita |
637 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
8000 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-8000 |
0,05/0,1/0,2 |
SSCG250-3000/8000 |
7. Consegna e Supporto Post-Vendita |
955 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
7500 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-8000 |
0,05/0,1/0,2 |
SSCG300-3000/7500 |
7. Consegna e Supporto Post-Vendita |
955 |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
7500 |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-7500 |
0,05/0,1/0,2 |
SSCG350-3000/7500 |
7. Consegna e Supporto Post-Vendita |
Servizi di consegna |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
2) Modelli personalizzati: Consegna in 90-120 giorni, coprendo logistica internazionale e distribuzione nelle principali regioni mondiali, tra cui Europa, America, Sud-est asiatico e Medio Oriente (opzioni di trasporto marittimo/terrestre disponibili, inclusi imballaggio sicuro e trattamento anti-umidità e anti-ruggine). |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-7500 |
0,05/0,1/0,2 |
SSCG400-3000/7500 |
7. Consegna e Supporto Post-Vendita |
Servizi di consegna |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
2) Modelli personalizzati: Consegna in 90-120 giorni, coprendo logistica internazionale e distribuzione nelle principali regioni mondiali, tra cui Europa, America, Sud-est asiatico e Medio Oriente (opzioni di trasporto marittimo/terrestre disponibili, inclusi imballaggio sicuro e trattamento anti-umidità e anti-ruggine). |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
| 3000-7500 |
0,05/0,1/0,2 |
Supporta servizi personalizzati: l'intervallo di velocità, l'intervallo di coppia, le funzioni del software di test e le soluzioni di adattamento ad ambienti speciali possono essere personalizzati in base ai requisiti. |
7. Consegna e Supporto Post-Vendita |
Servizi di consegna |
1) Modelli standard: Spedizione entro 90 giorni (inclusi pre-test prima della consegna per garantire una rapida installazione all'arrivo). |
2) Modelli personalizzati: Consegna in 90-120 giorni, coprendo logistica internazionale e distribuzione nelle principali regioni mondiali, tra cui Europa, America, Sud-est asiatico e Medio Oriente (opzioni di trasporto marittimo/terrestre disponibili, inclusi imballaggio sicuro e trattamento anti-umidità e anti-ruggine). |
3) Servizi di supporto: Forniamo documenti completi di certificazione CE e ISO e certificati di origine, e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e puntuale di grandi attrezzature in loco. |
Supporto post-vendita
1) Impegno di garanzia: Garanzia di 1 anno sui componenti principali (dinamometro, flangia di coppia), manutenzione a vita; servizi gratuiti di risoluzione dei problemi e riparazione durante il periodo di garanzia, esclusi i danni causati da errore umano. 2) Supporto tecnico: Servizio bilingue (inglese e cinese) 24/7, tempo di risposta ≤ 4 ore
3) Servizi di installazione, messa in servizio e formazione: L'utente è responsabile dell'installazione di base in loco. Seelong invierà due tecnici professionisti per fornire guida in loco (inclusi posizionamento e calibrazione dell'apparecchiatura e specifiche di collegamento tubazioni/linee); la messa in servizio dell'apparecchiatura sarà gestita interamente da noi (inclusi test di accensione, calibrazione parametri e test di collegamento sistema); verranno fornite 3 giorni di formazione professionale gratuita sull'uso (coprendo funzionamento apparecchiatura, impostazioni parametri, manutenzione quotidiana e risoluzione problemi) per garantire che gli operatori siano competenti nell'uso di attrezzature su larga scala.
4) Servizio remoto: Supporta il debug remoto tramite computer, aggiornamenti di sistema e guida alla configurazione di soluzioni modulari, risolvendo rapidamente i problemi tecnici durante l'uso e minimizzando le perdite dovute a tempi di inattività.8. FAQ
