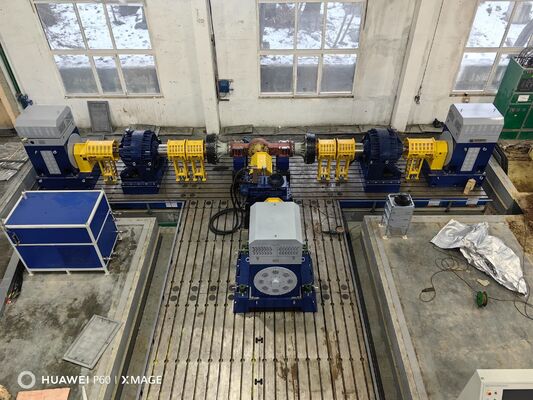

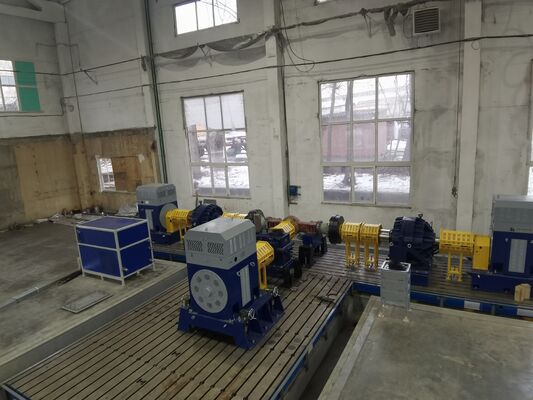

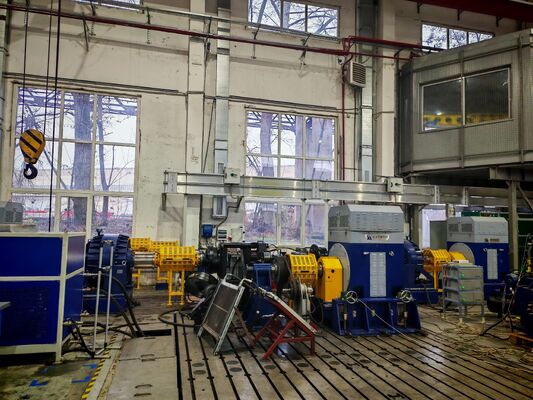

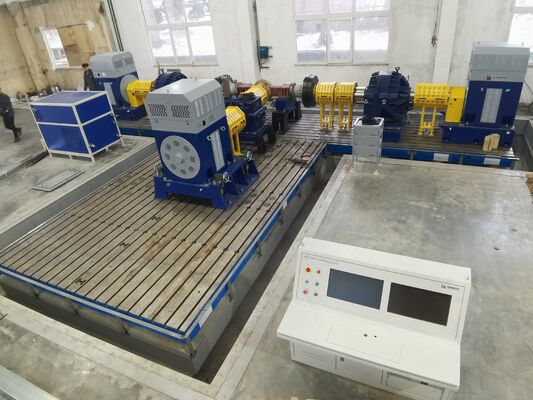

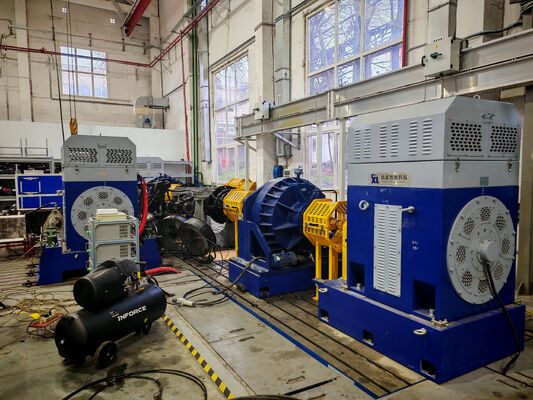

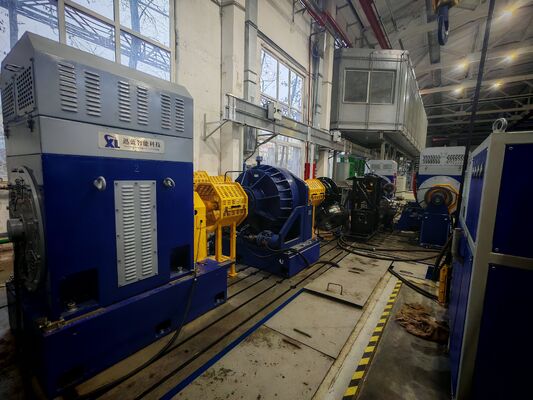

SSCD630-1800/4000 630kW 3342Nm Sistema di banco di prova dinamometrico di trasmissione di tipo pesante

SSCD630-1800/4000 Sistema di banco di prova dinamometrico per trasmissione di tipo pesante

SSCD630-1800/4000 Forze pesantiDinamometro di tipo trasmissioneEsameSistema di bancoPrincipali vantaggi Riassunto

Disegnati per uso pesantetrasmissiones superiore a 630 kW, coppia massima di uscita superiore a 10,000Nm, precisione di regolazione della coppia ±00,05%, ABB integratoe HBMcomponenti principali, supporta il test di durata 7× 24 ore, è conforme ainternazionali enorme nazionali.

1. SSCD630-1800/4000 Tipo di trasmissione per trasmissioni pesanti Dynamometer Test Bench System Overview

L'SSCD630-1800/4000 è un dispositivo di prova di trasmissione professionale progettato per sistemi di trasmissione ad alta potenza da 630 kW,principalmente per le prove in banco di trasmissione di veicoli commerciali superpesanti in condizioni normaliIl sistema integra unità di trasmissione e carico ad alta potenza, riduttori, componenti di rilevamento di alta precisione importati,sistemi di inverter a frequenza variabile di grado industriale, e un sistema di misurazione e controllo intelligente per completare le prove full-dimensional quali la taratura dell'efficienza di trasmissione, la resistenza alla stanchezza, la risposta al carico e la verifica dell'affidabilità,fornire un supporto di prova stabile e affidabile per lo sviluppo e la finalizzazione di componenti di trasmissione per trasmissione pesanti e l'ispezione di fabbrica di lotti.

2. SSCD630-1800/4000 Tipo di trasmissione per trasmissione pesante Dynamometer Test Bench System Core Components and Specification Parameters

3. SSCD630-1800/4000 Dinamometro elettrico da 630 kW Principali parametri tecnici

4. SSCD630-1800/4000 Tipo di trasmissione pesante Dynamometer Test Bench System Core Performance Highlights

1)Configurazione a doppio dinamometro ad altissima potenza, che copre le prove a carico pesante estremo

con un dinamometro doppio a trazione e carico di classe 630 kW, abbinato a un riduttore dedicato ad incremento della coppia 1:3 la coppia di uscita totale supera i 10.000 Nm,riprodurre perfettamente gli scenari di lavoro a bassa velocità e ad alta coppia dei veicoli minerari, macchine pesanti per la costruzione e altre attrezzature.

2)Sistema di misurazione di alta precisione, dati di prova affidabili e rintracciabili

Il modulo di rilevamento della coppia di alta precisione tedesco HBM, combinato con acquisizione ad alta velocità e algoritmi dedicati, consente di misurare con precisione parametri quali coppia, velocità di rotazione, potenza,temperatura, vibrazioni, ecc., che soddisfano i requisiti di dati per le prove di R & S e di certificazione.

3)Progettazione stabile di livello industriale, a supporto di un funzionamento continuo a lungo termine

Equipaggiato con sistema di inverter a frequenza variabile della serie ABB ACS880 con tecnologia di controllo diretto della coppia, meccanismo di protezione elettrica ad alta tensione,può ottenere 7× 24 ore di prova di durata ininterrotta, la stabilità del sistema soddisfa i requisiti delle prove di produzione di massa e delle prove di ricerca e sviluppo a lungo termine.

4)Struttura di azionamento ad alta rigidità assicura un funzionamento regolare e una durata di vita più lunga

La superficie a denti duri a tre fasi, la lubrificazione forzata e il processo di assemblaggio ad alta coassilità garantiscono basse vibrazioni, basso rumore e nessun urto in condizioni di potenza di coppia elevata.L'apparecchiatura ha una lunga durata di servizio e è facile da mantenere quotidianamente.

5)Un controllo intelligente durante l'intero processo riduce le difficoltà operative

Il sistema intelligente di misurazione e controllo XLP-2000 supporta l'editing visivo delle condizioni di lavoro, il monitoraggio delle curve in tempo reale, la memorizzazione automatica dei dati e la generazione di report di prova con un solo clic;Il sistema di lubrificazione e raffreddamento funziona completamente automaticamente, riducendo gli interventi manuali.

5. SSCD630-1800/4000 Tipo di trasmissione per trasmissione pesante Sistema di banco di prova del dinamometro Soggetti di prova applicabili e scenari

1) Veicolo commerciale superpesantetrasmissioni: prove su banco per le prestazioni, l'efficienza, la durata e l'affidabilità delle trasmissioni dei camion pesanti, dei camion-dump e dei grandi autobus.

2) Macchine da costruzione e attrezzature speciali: prove complete di grandi caricatori, escavatori minerari e sistemi di trasmissione dei veicoli fuoristrada.

3) Ricerca e verifica dello sviluppo dei sistemi di trasmissione: sviluppo di nuovi prodotti, ottimizzazione delle prestazioni, prove di omologazione per i costruttori di trasmissioni e gli istituti di ricerca.

4) Ispezione in fabbrica della produzionelinea: verifica rapida dell'assemblaggio di trasmissione, ispezione fuori linea, sigillamento, condizioni di non carico/carico e prestazioni di cambio.

6. SSCD630-1800/4000 Tipo di trasmissione per trasmissione pesante Dinamometro Standards di riferimento del sistema di banco di prova

QC/T 568-2019 Metodi di prova per i riduttori per autoveicoli

QC/T 569-2019 Criteri di valutazione per il banco di prova delle scatole di cambio per autoveicoli

QC/T 533-2020 Metodi di prova per gli assi motori dei veicoli

QC/T 534-2020 Criteri di valutazione per il banco di prova dell'asse motore del veicolo

GB/T 23920-2024 "Assi per macchine da costruzione"

JB/T 5929-1991 Metodi di prova per l'affidabilità degli assi di trasmissione delle macchine da costruzione

JB/T 10634-2023 Dinamometro elettrico

7. Tipo di trasmissione Dinamometro Sistema di banco di prova Lista dei modelli

Supporta servizi personalizzati: la gamma di velocità, la gamma di coppia, le funzioni del software di prova e le soluzioni speciali di adattamento all'ambiente possono essere personalizzate in base ai requisiti.

8- Consegna e assistenza post-vendita

Servizi di consegna

1) Modelli standard: Navi entro 90 giorni (comprese le prove preliminari prima della consegna per garantire una rapida installazione all'arrivo).

2) Modelli personalizzati: consegna in 90-120 giorni, che copre la logistica internazionale e la distribuzione alle principali regioni del mondo, tra cui Europa, America, Sud-est asiatico,e Medio Oriente (opzioni di trasporto via mare / via terra disponibili), compresi gli imballaggi sicuri e il trattamento a prova di umidità e di ruggine).

3) Servizi di supporto: forniamo documenti completi di certificazione CE e ISO e certificati di origine,e uno specialista logistico dedicato seguirà l'intero processo per assistere con lo sdoganamento e garantire la consegna sicura e tempestiva di grandi attrezzature al sito.

Supporto post-vendita

1) Impegno di garanzia:Garanzia di un anno per i componenti principali (dinamometro, flange di coppia), manutenzione per tutta la vita; servizi gratuiti di risoluzione dei problemi e riparazione durante il periodo di garanzia, esclusi i danni causati da errore umano.

2) Assistenza tecnica:Servizio bilingue 24 ore su 24 (inglese e cinese), tempo di risposta ≤ 4 ore

3) Servizi di installazione, messa in servizio e formazione: L'utente è responsabile dell'installazione di base in loco.e specifiche di connessione di condotte/linee)La messa in servizio dell'apparecchiatura sarà interamente gestita da noi (comprese le prove di accensione, la taratura dei parametri e le prove di collegamento del sistema);Verranno forniti 3 giorni di formazione professionale gratuita (coperta l'utilizzo delle attrezzature), impostazioni dei parametri, manutenzione giornaliera e risoluzione dei problemi) per garantire che gli operatori siano abili nell'utilizzo di apparecchiature su larga scala.

4) Servizio a distanza: Supporta il debug remoto tramite computer, aggiornamenti di sistema e guida alla configurazione della soluzione modulare, risolvendo rapidamente i problemi tecnici durante l'uso e riducendo al minimo le perdite di tempi di inattività.
