SSCH160-4000-15000 Banco di prova per dinamometro di trasmissione per riduttore a trazione pura elettrica da 160 kW

SSCH160-4000-15000 Banco di prova per dinamometro di trasmissione per riduttore a trazione elettrica pura da 160 kW

1. Panoramica del banco di prova per dinamometro di trasmissione per riduttore a trazione elettrica pura SSCH160-4000-15000 da 160 kW

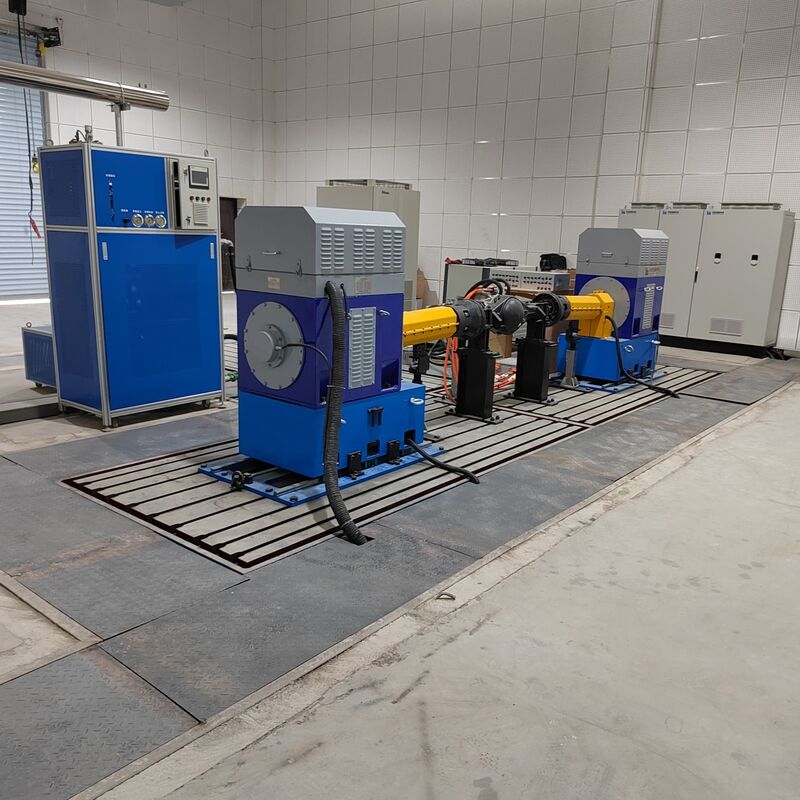

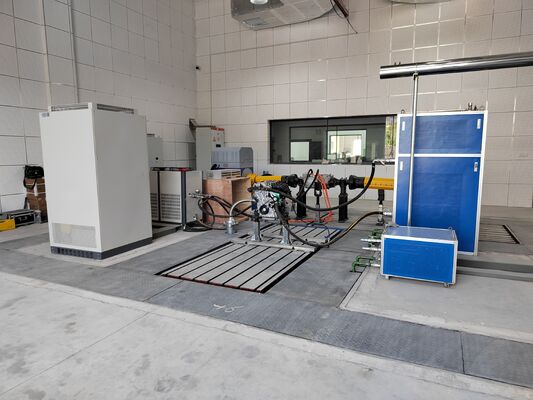

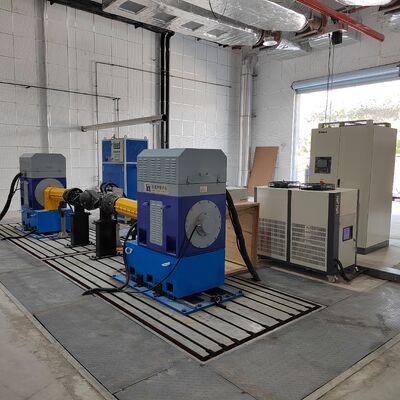

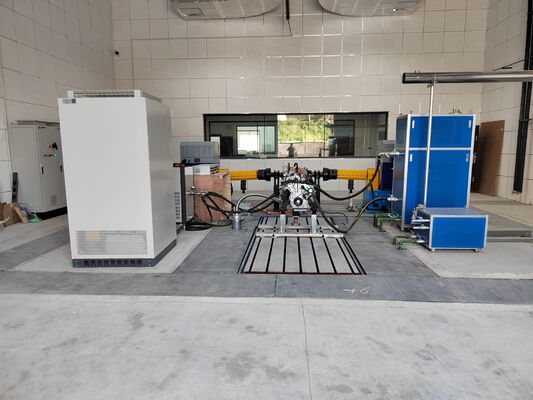

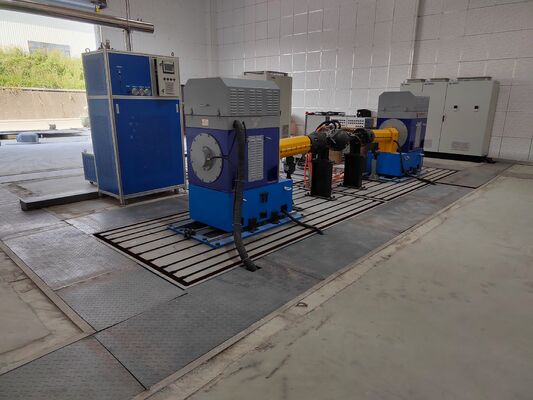

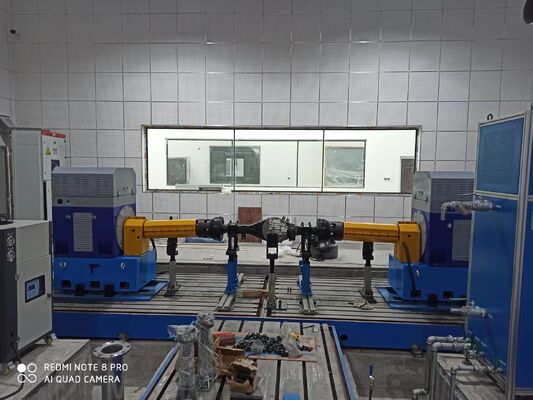

Il banco di prova per dinamometro di trasmissione per riduttore a trazione elettrica pura SSCH160-4000-15000 da 160 kW è una piattaforma di prova dedicata ad alta velocità, alta coppia e alta precisione progettata per lo sviluppo e il collaudo di riduttori, assali elettricie riduttori monostadio/multistadio per proprietari di veicoli passeggeri elettrici puri. Il sistema integra moduli corecome il dinamometro di trazione ad alta velocità, il dinamometro di carico ad alta coppia e bassa velocità, la flangia di coppia ad alta precisione, il sistema di inverter a frequenza variabile ABB, il sistema di misurazione e controllo intelligente XLP-2000, il sistema di acquisizione dati multicanale,ecc.Può coprire la verifica delle prestazioni, il test di efficienza della trasmissione, l'analisi NVH, le caratteristiche di aumento della temperatura e la valutazione dell'affidabilità di durata dei riduttori elettrici puri in condizioni di ultra-alta velocità con velocità di ingresso fino a 15.000 giri/min, soddisfacendo perfettamente i requisiti di test in tutti gli scenari dei sistemi di trazione elettrica per i principali veicoli passeggeri elettrici puri. Fornire una soluzione di test su banco completa, accurata e stabile per lo sviluppo, l'ispezione di fabbrica e la calibrazione delle prestazioni dei riduttori elettrici puri.

2. Descrizione dei componenti core del banco di prova per dinamometro di trasmissione per riduttore a trazione elettrica pura SSCH160-4000-15000 da 160 kW

3. Parametri tecnici del banco di prova per dinamometro elettrico SSCH160-4000-15000 da 160 kWCategorie di parametri

1) Ingresso ad alta velocità + uscita ad alta coppia, che corrisponde precisamente alle caratteristiche di test del riduttore elettrico puroL'estremità di trazione utilizza un dinamometro ad alta velocità da 160 kW/4000-15000 giri/min per simulare realisticamente le condizioni di ingresso del motore elettrico di trazione; L'estremità di carico è dotata di un dinamometro ad alta coppia e bassa velocità da 300 kW/1500 giri/min/1910 Nm, che replica perfettamente le caratteristiche di carico ad alta coppia all'estremità di uscita del riduttore e copre precisamente il test completo delle condizioni operative del riduttore elettrico puro.

2) Design speciale per trazione ultra-alta velocità, funzionamento stabile a 15000 giri/minCon accoppiamenti ad alta velocità con bilanciamento dinamico di grado G1, struttura di trasmissione ad alta rigidità e sistema di cuscinetti ad alta velocità, garantisce una coassialità stabile, basse vibrazioni e basso rumore nei test ultra-alta velocità a 15000 giri/min, soddisfacendo i requisiti di test di efficienza ad alta velocità, NVH e affidabilità di durata.

3) L'accuratezza della misurazione dinamica è eccellente e la tracciabilità dei dati è affidabile

Con flangia di coppia ad alta precisione HBM, precisione di misurazione 0,15% FS, risposta dinamica ≤1 ms, combinata con unità di acquisizione dati multicanale, può catturare con precisione parametri chiave come velocità, coppia, potenza, temperatura, vibrazioni, rumore, ecc., soddisfacendo i requisiti di test e certificazione raffinati dei riduttori elettrici puri.4) Funziona in modo stabile e affidabile ed è adatto per test di durata a lungo termine

Con sistema di conversione di frequenza a controllo vettoriale ABB, ampio ingresso di tensione 380V-480V, con tripla protezione contro sovracorrente, sovratensione e surriscaldamento, può soddisfare test di durata continui ad alta velocità e alta coppia 24 ore su 24, funzionamento fluido a lungo termine e controllo preciso.

5) Misurazione e controllo intelligenti, funzionamento efficiente e convenienteIl sistema di misurazione e controllo XLP-2000 supporta la modifica delle condizioni operative, il monitoraggio in tempo reale, l'archiviazione dei dati e la generazione automatica di report; La stazione di lubrificazione e il refrigeratore a doppio circuito ottengono un controllo preciso della temperatura e una protezione automatica, migliorando significativamente l'efficienza dei test e la comodità operativa.

5. Aree di applicazione del banco di prova per dinamometro di trasmissione per riduttore a trazione elettrica pura SSCH160-4000-15000 da 160 kW

1) Riduttori per veicoli passeggeri elettrici puri: test di prestazioni, efficienza, aumento della temperatura, NVH, durata, affidabilità di riduttori principali, riduttori monostadio, assali elettrici completi entro 15.000 giri/min.

2) Ricerca e sviluppo e verifica di sistemi di trazione elettrica

: Ricerca e sviluppo di sistemi di trasmissione elettrica per aziende di trazione elettrica e istituti di ricerca, abbinamento parametri, test di certificazione su banco.3) Ispezione di fabbrica e controllo qualità

: Ispezione offline di assiemi di riduttori elettrici puri, sigillatura, funzionamento a vuoto/a carico ad alta velocità, verifica efficienza.

6. Standard di riferimento per il banco di prova per dinamometro di trasmissione per riduttore a trazione elettrica pura SSCH160-4000-15000 da 160 kWQC/T 568-2019 Metodi di prova per cambi automobilistici,

QC/T 1376-2020 Metodi di prova per assiemi di trasmissione di veicoli passeggeri, GB/T 30038-2013 Metodi di prova per l'affidabilità dei cambi automobilistici,

JB/T 10634-2023 Dinamometri elettrici,GB/T 18488-2015 "Sistemi motore di trazione per veicoli elettrici"

7. Elenco modelli di banchi di prova per dinamometri di tipo a trasmissioneModello

Potenza nominale (kW)Coppia nominale (Nm)

Velocità nominale (giri/min)

Velocità massima (giri/min)

Intervallo potenza costante (giri/min)

Intervallo coppia costante (giri/min)

Precisione misurazione coppia

SSCH30-4500/18000

3) Servizi di installazione, messa in servizio e formazione: L'utente è responsabile dell'installazione di base in loco. Seelong invierà due tecnici professionisti per fornire assistenza in loco (inclusi posizionamento e calibrazione delle attrezzature e specifiche di collegamento tubazioni/linee); la messa in servizio delle attrezzature sarà gestita interamente da noi (inclusi test di accensione, calibrazione parametri e test di collegamento del sistema); verranno fornite 3 giorni di formazione professionale gratuita sull'uso (coprendo il funzionamento delle attrezzature, le impostazioni dei parametri, la manutenzione quotidiana e la risoluzione dei problemi) per garantire che gli operatori siano competenti nell'uso di attrezzature su larga scala.

4) Servizio remoto: Supporta il debug remoto tramite computer, aggiornamenti di sistema e guida alla configurazione di soluzioni modulari, risolvendo rapidamente i problemi tecnici durante l'uso e minimizzando le perdite dovute a tempi di inattività.

9. FAQ

D: Qual è la quantità minima d'ordine per la nostra collaborazione?R: Supportiamo piccoli ordini di prova di 1 pezzo per i prodotti in stock.

D: Come posso saperne di più sui prodotti?R: Si prega di lasciare la propria email e vi invieremo il nostro catalogo elettronico.

D: Qual è il termine di pagamento?R: Normalmente 30% di deposito T/T, saldo completo prima della spedizione.

D: Qual è il tempo di consegna per i miei ordini?

R: Il ciclo di produzione dei dinamometri è di 6-8 settimane, il ciclo di produzione dei sensori è di 2-3 settimane, per altri prodotti si prega di contattarci.D: Come otteniamo la soluzione completa del banco di prova?

R: Lasciateci la vostra email, il nostro staff tecnico comunicherà con voi riguardo al piano dettagliato.D: Posso venire a visitare la vostra fabbrica?

R: Certo, siete sempre i benvenuti a farci visita.10. I nostri certificati
