SSCH180-4000/15000 ±0,1%FS Banchetta di prova per dinamometri elettrici ad alta precisione AC Asynchrono New Energy Motor

SSCH180-4000/15000 banco di prova del dinamometro del motore a nuova energia

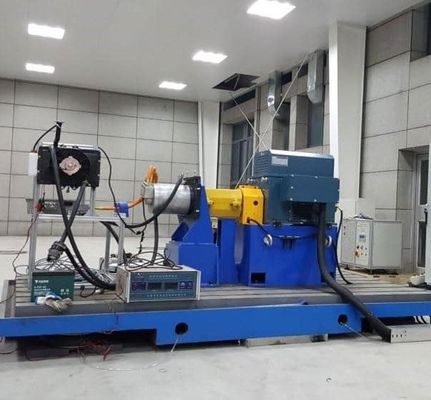

SSCH180-4000/15000 New Energy Motor Dynamometer Descrizione del banco di prova

Nel settore dei veicoli commerciali a nuove energie e dei veicoli passeggeri di fascia alta, i motori da 180 kW stanno diventando la configurazione principale dei sistemi di propulsione.Le prestazioni di questi motori ad alta potenza influenzano direttamente l'autonomia e la capacità di carico del veicolo- il banco di prova del dinamometro del motore a nuova energia da 180 kW è stato progettato precisamente come "terreno di prova delle prestazioni" per questo tipo di motore,garantire il funzionamento stabile dei motori ad alta potenza in scenari di applicazione complessi attraverso simulazioni di condizioni complete e raccolta di dati precisi.

il banco di prova del dinamometro è progettato con un'intervallo di potenza di 180 kW,in grado di simulare condizioni estreme come l'arrampicata di veicoli commerciali (inclinazione ≥ 30%) e la corsa a crociera ad alta velocità di veicoli passeggeri (velocità > 160 km/h)Quando il motore è in stato di generazione di energia (ad esempio quando il veicolo frena in discesa),il banco di prova può rifornire la rete di energia elettrica rigenerata con un tasso di recupero dell'energia superiore al 95%, riducendo il costo del consumo energetico della prova e ricreando in modo realistico lo scenario di gestione energetica del veicolo.

SSCH180-4000/15000 banco di prova del dinamometro del motore a nuova energia Componenti

1. motore asincrono a corrente alternata di 180 kW

•

motore asincrono a corrente alternata da 180 kW, con coppia massima di 1200N · m (@1500r/min), dotato di un sensore di coppia ad alta precisione (precisione ± 0,1%FS),può caricare le curve di resistenza dinamiche in tempo reale per simulare le fluttuazioni di coppia quando un camion pesante sale un pendio

•

È dotato di un inverter a tre livelli con una frequenza di commutazione fino a 10 kHz, che consente una regolazione agevole della velocità del motore nell'intervallo 0-15000r/min

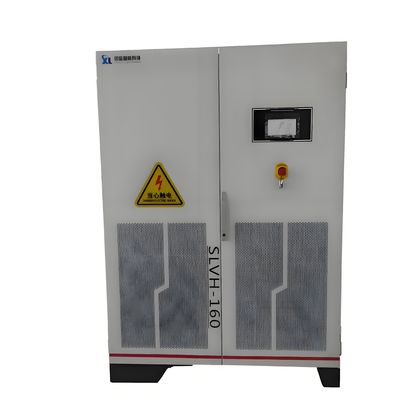

2Sistema di alimentazione in corrente continua bidirezionale

•

Potenza nominale: 200 kW, gamma di regolazione della tensione: 200-850V, supporta tre modalità di controllo: tensione costante/corrente costante/potenza costante

•

È dotato dell'algoritmo di simulazione della batteria al litio integrato, può riprodurre le caratteristiche di scarica della batteria in diversi stati SOC,come la condizione di lavoro reale in cui la resistenza interna della batteria aumenta a basse temperature (-30 °C)

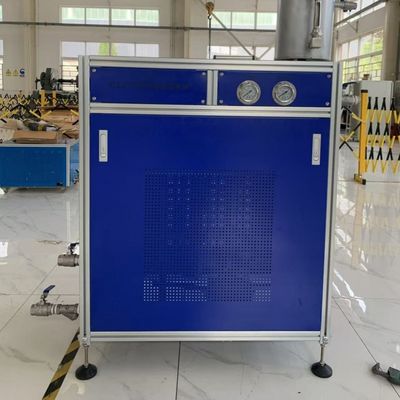

3Sistema di circolazione di raffreddamento complesso

•

Il circuito principale utilizza per il raffreddamento una soluzione acquosa di etilenoglicolo, con una portata di controllo del flusso di 5-50L/min e una precisione di controllo della temperatura di ±0,5 °C

•

Il dinamometro e il motore di prova sono progettati con circuiti di raffreddamento separati per evitare interferenze di accoppiamento termico in condizioni di alta temperatura

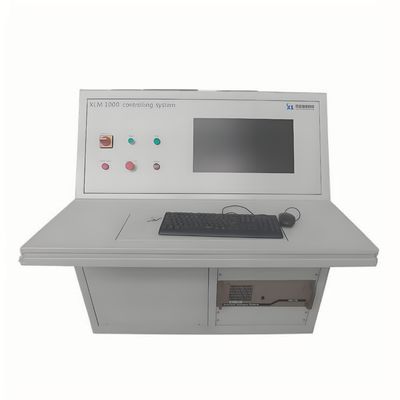

4Piattaforma intelligente di misura e controllo

•

Il sistema informatico superiore sviluppato sulla base di Windows integra le librerie di condizione standard quali il ciclo di prova C-WTVC per veicoli commerciali e il ciclo di prova NEDC per veicoli passeggeri

•

Può raccogliere oltre 20 parametri come coppia, velocità, tensione e corrente in tempo reale.La frequenza di campionamento dei dati raggiunge i 10 kHz e supporta la comunicazione in tempo reale con dispositivi esterni tramite bus CAN

SSCH180-4000/15000 New Energy Motor Dynamometer Test Bench Parametri tecnici chiave

SSCH180-4000/15000 banco di prova del dinamometro del motore a nuova energia

1. Alta capacità di simulazione del carico dinamico

Attraverso l'algoritmo di carico della coppia in tempo reale, è possibile riprodurre la scena del cambio improvviso della coppia del veicolo nella fase di partenza (accelerazione 0-50 km/h),e la fluttuazione della coppia è controllata entro ±10,5%, soddisfacendo i requisiti di prova delle prestazioni dinamiche del regolatore motore.

2. Simulazione dell'ambiente con ampio intervallo di temperatura

con una camera di ambiente opzionale da -40 °C a 120 °C e controllo dell'umidità (20% a 95% RH),può testare il degrado delle prestazioni del motore in regioni estremamente fredde (come l'inverno nel nord-est della Cina) e alte temperature tropicali, con una precisione di prova di aumento della temperatura di ± 1 °C.

3. Funzionalità di prova di iniezione di errore

Il sistema supporta la simulazione di più di 10 tipi di guasti comuni quali cortocircuiti di motori e guasti dei sensori,aiutare gli sviluppatori ad ottimizzare le strategie di controllo della tolleranza ai guasti per i motori e migliorare la sicurezza dei sistemi di bordo dei motori.

4. Piattaforma intelligente di analisi dei dati

Strumento di generazione di MAP per l'efficienza del motore integrato, in grado di disegnare automaticamente mappe di nuvole di efficienza per diversi intervalli di velocità - coppia,supporta l'analisi di benchmarking con dati motori di riferimento del settore, e assiste i team di ricerca e sviluppo nell'ottimizzazione delle soluzioni di progettazione.

SSCH180-4000/15000 banco di prova del dinamometro per motori a nuova energia aree di applicazione tipiche

1- Esame del motore di guida dei veicoli commerciali

È applicabile alla verifica delle prestazioni dei motori di trazione per autobus elettrici puramente elettrici da 8 a 12 metri e veicoli logistici da 4,5 a 18 tonnellate e può completare tutte le prove, come la potenza nominale,efficienza e capacità di sovraccarico di cui a GB/T 18388-2021.

2- Ricerca e sviluppo di motori per autovetture di fascia alta

Support motor system testing for four-wheel drive high-performance electric vehicles (such as models that can accelerate from 0 to 100km/h in less than 3 seconds) and simulate motor thermal management performance under conditions such as continuous rapid acceleration and high-speed cruising.

3. sistemi di propulsione speciali per veicoli

Fornire soluzioni di prova per motori ad alta coppia a bassa velocità di veicoli speciali come autobus navetta aeroportuali e trattori portuali;con una lunghezza di percorrenza superiore a 20 mm,.

4- Sviluppo di controllori motori

Il parametro di abbinamento tra il motore e il regolatore può essere ottimizzato attraverso il banco, ad esempio ottimizzando i parametri di controllo vettoriale a 18000 r/min in condizioni di alta velocità,che può aumentare l'efficienza del motore nella zona ad alta velocità del 3-5%, aumentando direttamente l'autonomia del veicolo ad alta velocità.

Informazioni sui parametri dei modelli della serie SSCH

Profilo aziendale

Seelong Intelligent Technology (Luoyang) Co., Ltd. è un'impresa ad alta tecnologia specializzata in misurazione, controllo, progettazione, produzione di apparecchiature,Servizi di distribuzione e vendita di sistemi di ingegneria energetica in vari settori quali l'aerospaziale, automotive, e nuove energie; L'azienda si trova nella bellissima città di Luoyang.

Seelong è specializzata nella ricerca e sviluppo, produzione e servizio di apparecchiature di prova per motori a nuova energia, sistemi di alimentazione ibrida, motori, trasmissioni e altro ancora.I nostri prodotti principali sono i dinamometri elettrici, sistemi di misura e controllo, alimentatori a corrente continua e sistemi di garanzia delle condizioni di lavoro.aderire alla filosofia aziendale di fornire servizi di alta qualità per la sopravvivenza e mantenere il rinnovamento per lo sviluppo, e fornire agli utenti vari tipi di soluzioni di misurazione e controllo di ingegneria energetica in vari settori.

La filosofia di progettazione avanzata di Seelong e la sua ricca esperienza nel settore conferiscono all'azienda un vantaggio tecnologico rispetto ai concorrenti dello stesso settore.e i prodotti dell'azienda possono soddisfare meglio la domanda effettiva del mercatoSeelong e' coraggiosa nell'innovazione.ha stabilito relazioni di cooperazione a lungo termine e approfondite con numerosi istituti di ricerca nazionali quali l'Università di Tsinghua e l'Università di Shandong.Ha superato la certificazione CE, la certificazione del sistema di qualità ISO9001, la certificazione aziendale di livello AAA, ha ottenuto più di dieci brevetti di invenzione e due diritti d'autore di software.Ha fornito attrezzature e servizi professionali a più di un centinaio di utenti sia nazionali che internazionali, L'impresa si è guadagnata la fiducia dei clienti nazionali ed esteri con i suoi prodotti economici e servizi di alta qualità, e ha stabilito una partnership strategica a lungo termine.

L'azienda aderisce sempre alla filosofia aziendale di "prendere l'innovazione tecnologica come sua missione e il servizio di qualità come suo scopo",superando costantemente il livello avanzato dello stesso settore, integrandosi nel mondo, misurando e controllando il futuro, e creando prodotti di alta qualità.affidabilità, e valore aggiunto.

Tutti i dipendenti della Seelong Intelligent Technology (Luoyang) Co., Ltd. accolgono con cordialità la sincera cooperazione dei clienti nazionali e stranieri e lavorano insieme per il futuro e lo sviluppo comune.
