Il banco di prova per cuscinetti è composto dalle seguenti apparecchiature: Sistema del letto macchina, Unità di azionamento del servomotore, Sistema di carico di prova, Sistema di circolazione dell'olio lubrificante per cuscinetti, Strumenti di prova e Sistemi elettrici e di controllo.
2) Protezione dalle perdite: protezione dalle perdite di tipo corrente, IΔn ≤30mA, tempo di funzionamento ≤0,1s, capacità 10A.
3) Regolatore: dotato di regolatore del motore a velocità CA, per fornire alimentazione regolabile al motore.
4) Raccoglitore dati: è configurato un raccoglitore dati per raccogliere i dati sperimentali.
5) Meccanismo sperimentale: include diametro nominale del cuscinetto volvente, campata, tipo di cuscinetto volvente, sede del cuscinetto volvente mobile, dispositivo di carico radiale del cuscinetto volvente, ecc.
6) Sensori: dotato di più sensori, tra cui sensore di carico radiale del cuscinetto volvente, sensore di carico radiale totale, sensore di carico assiale totale, sensore di carico assiale del cuscinetto volvente sinistro e destro, ecc., per misurare le prestazioni del cuscinetto sotto diversi carichi.
SYJ-d20-60 10000 rpm Parametri tecnici del banco di prova per cuscinetti
| Indicatori tecnici |
Valori |
| Numero di cuscinetti testati simultaneamente |
2 |
| Diametro interno del cuscinetto di prova |
φ20 mm-φ60 mm |
| Diametro esterno del cuscinetto di prova |
φ100 mm-φ150 mm |
| Carico di prova assiale massimo |
0-50 kN, precisione ±3% (ogni set di cuscinetti può essere caricato in base al chilometraggio) |
| Carico di prova radiale massimo |
0 -100 kN, precisione ±3% (ogni set di cuscinetti, carico statico, carico regolabile) |
| Velocità massima |
100-10000 giri/min (la velocità è regolabile), controllo ad anello chiuso, precisione di controllo ±2% |
| Modalità di carico |
Modalità di regolazione automatica o manuale, modalità spettro di carico pre-programmato, modalità velocità |
| Cuscinetti ausiliari |
Lubrificazione forzata con olio sottile
|
SYJ-d20-60 10000 rpm Componenti principali del banco di prova per cuscinetti
La macchina di prova della durata dei cuscinetti SYJ-d20-60 è composta principalmente da un letto, un corpo di prova, un sistema di azionamento, un sistema di carico, un sistema di lubrificazione, un sistema di raffreddamento ad aria, un sistema di controllo elettrico e software, come mostrato in Figura 1.
Figura 1 (Configurazione generale del banco di prova per cuscinetti ferroviari)
1) Matrice
Il Matrice, considerata la base del banco di prova per cuscinetti ferroviari, è realizzata in ghisa duttile, che può garantire la stabilità del banco di prova nella rotazione ad alta velocità e nel funzionamento a carico elevato.

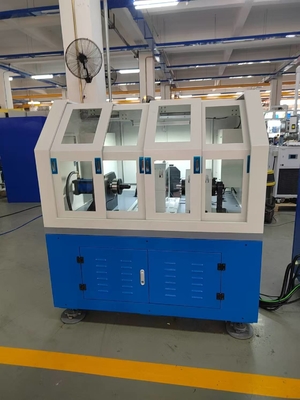

2) Corpo del banco di prova
Il corpo del banco di prova è la parte centrale del banco di prova per cuscinetti ferroviari e la sua struttura è la chiave della tecnologia del banco di prova per cuscinetti ferroviari. Il corpo del banco di prova è composto da un dispositivo di carico, un sistema albero di prova, un cuscinetto di prova, un meccanismo di carico, ecc.
Figura 2
Attrezzatura per cuscinetti di prova
3) Sistema di azionamento
Il motore di azionamento adotta un servomotore, che adotta il controllo ad anello chiuso della velocità. Il motore trasmette velocità e coppia al mandrino di prova. La potenza del motore è di 37 kW e la curva caratteristica del motore è la seguente.
Soddisfa le caratteristiche di prova: intervallo di velocità di controllo del motore 100～±2000 giri/min.
Curva caratteristica del servomotore
4) Sistema di carico

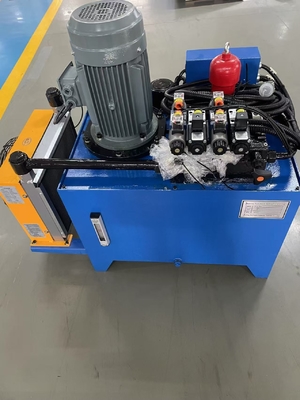

Il sistema di carico adotta una modalità ad anello chiuso a servovalvola idraulica. Il sistema di carico idraulico sarà posizionato all'esterno del corpo del banco di prova, il che è conveniente per la manutenzione e la dissipazione del calore. Il sistema di carico servo ad anello chiuso elettro-idraulico è una parte importante.
5) Sistema di lubrificazione
Il sistema di lubrificazione è il sistema di lubrificazione dei cuscinetti delle apparecchiature. Per soddisfare i requisiti di lubrificazione per i cuscinetti delle apparecchiature, il sistema di lubrificazione deve essere dotato di pompe di alimentazione e ritorno dell'olio.
6) Sistema di controllo e parti elettriche

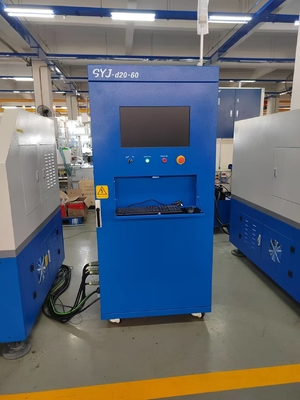

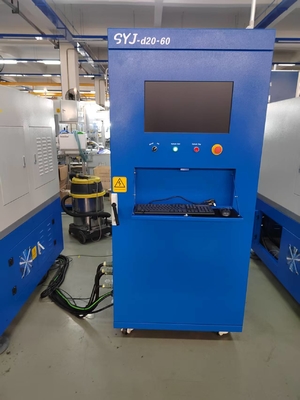

Il sistema di controllo è composto da un controller programmabile Omron, un terminale di controllo programmabile, un'unità di azionamento a conversione di frequenza, varie unità di acquisizione di sensori (temperatura, velocità, pressione, vibrazioni), motori, ecc.
7) Sistema di raffreddamento ad aria
La ventola a flusso assiale utilizza la ventola a flusso assiale a bassissimo rumore prodotta da Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, con un volume d'aria di 15800 m3/h, una velocità del vento di 10 m/s e una velocità di alimentazione dell'aria controllata.
SYJ-d20-60 10000 rpm Banco di prova per cuscinetti Aree di applicazione
Copre la produzione di cuscinetti e le industrie con elevati requisiti di affidabilità dei cuscinetti: produzione di cuscinetti (R&S, controllo qualità), automobili (cuscinetti mozzo ruota/cambio), aerospaziale (cuscinetti motore), trasporto ferroviario (cuscinetti ruota), macchine edili (cuscinetti per carichi pesanti), energia eolica (cuscinetti mandrino), macchine utensili di precisione (cuscinetti mandrino), ecc.
