Banco prova cuscinetti SYJ-d60-120 5000 rpm Descrizione del prodotto
Un piccolo banco prova cuscinetti ad alta velocità viene utilizzato per testare i cuscinetti ad alte temperature (temperatura ambiente) e ad alta velocità. Questa macchina di prova ha due modalità di controllo: manuale e controllo automatico programmato da computer. Nella modalità di funzionamento a controllo automatico del computer, la macchina di prova può condurre test ad alta velocità sui cuscinetti in base allo spettro di carico impostato. Il computer raccoglie e memorizza automaticamente i dati dei test e può determinare automaticamente il guasto dei cuscinetti e arrestare la macchina in base ai parametri di guasto impostati.
Il banco prova cuscinetti è composto dalle seguenti apparecchiature: Sistema letto macchina, Unità di azionamento servomotore, Sistema di carico di prova, Sistema di circolazione olio lubrificante per cuscinetti, Strumenti di prova e Sistemi elettrici e di controllo.

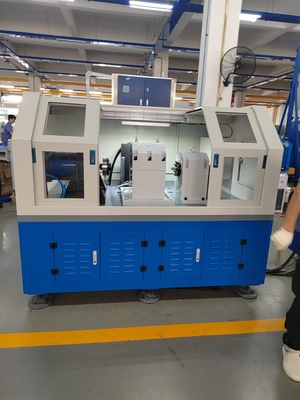

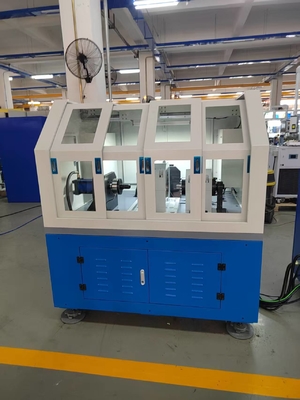

Componenti principali del banco prova cuscinetti SYJ-d60-120
La macchina per test di durata dei cuscinetti SYJ-d60-120 è composta principalmente da un letto, un corpo di prova, un sistema di azionamento, un sistema di carico, un sistema di lubrificazione, un sistema di raffreddamento ad aria sistema, un sistema di controllo elettrico e software, come mostrato in Figura 1.
Figura 1 (Configurazione generale del banco prova cuscinetti ferroviari)
1) Matrice
Il Matrice, considerata la base del banco prova cuscinetti ferroviari, è realizzata in ghisa duttile, che può garantire la stabilità del banco prova nella rotazione ad alta velocità e nel funzionamento a carico elevato.

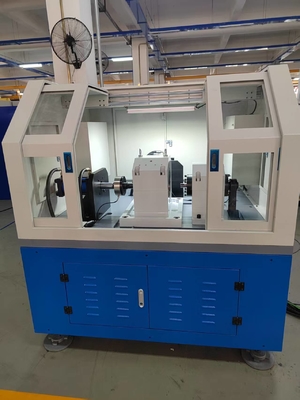

2) Corpo del banco prova
Il corpo del banco prova è la parte centrale del banco prova cuscinetti ferroviari e la sua struttura è la chiave della tecnologia del banco prova cuscinetti ferroviari. Il corpo del banco prova è composto da un dispositivo di carico, un sistema albero di prova, un cuscinetto di prova, un meccanismo di carico, ecc.
Figura 2
Attrezzatura per cuscinetti di prova
3) Sistema di azionamento
Il motore di azionamento adotta un servomotore, che adotta il controllo ad anello chiuso della velocità. Il motore trasmette velocità e coppia al mandrino di prova. La potenza del motore è di 37 kW e la curva caratteristica del motore è la seguente.
Soddisfa le caratteristiche del test: intervallo di velocità di controllo del motore 100～±2000 rpm.
Curva caratteristica del servomotore

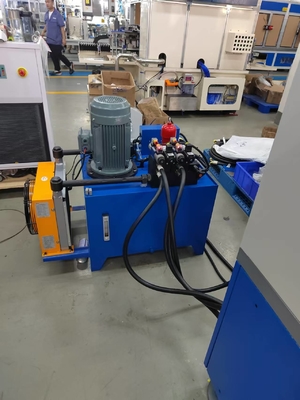

4) Sistema di carico
Il sistema di carico adotta una modalità ad anello chiuso a servovalvola idraulica. Il sistema di carico idraulico sarà posizionato all'esterno del corpo del banco prova, il che è conveniente per la manutenzione e la dissipazione del calore. Il sistema di carico idraulico è una parte importante del sistema di carico servo ad anello chiuso elettro-idraulico.
5) Sistema di lubrificazione
Il sistema di lubrificazione è il sistema di lubrificazione dei cuscinetti delle apparecchiature. Per soddisfare i requisiti di lubrificazione per i cuscinetti delle apparecchiature, il sistema di lubrificazione deve essere dotato di pompe di alimentazione e ritorno dell'olio.

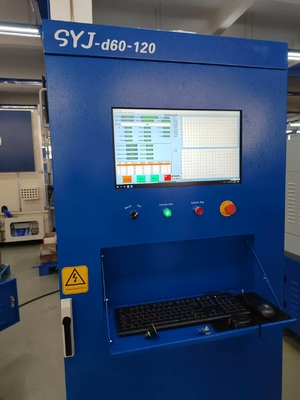

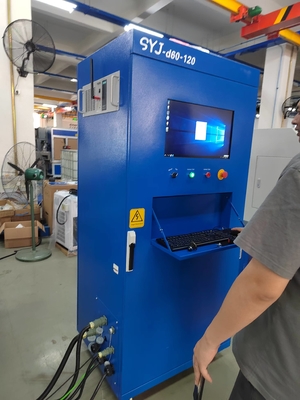

6) Sistema di controllo e parti elettriche
Il sistema di controllo è composto da un controllore programmabile Omron, un terminale di controllo programmabile, un'unità di azionamento a conversione di frequenza, varie unità di acquisizione di sensori (temperatura, velocità, pressione, vibrazioni), motori, ecc.
7) Sistema di raffreddamento ad aria
La ventola a flusso assiale utilizza la ventola a flusso assiale a bassissimo rumore prodotta da Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, con un volume d'aria di 15800 m3/h, una velocità del vento di 10 m/s e una velocità di alimentazione dell'aria controllata.
Parametri tecnici del banco prova cuscinetti SYJ-d60-120 5000 rpm
| Indicatori tecnici |
Valori |
| Diametro interno del cuscinetto di prova |
φ60 mm - φ120 mm |
| Carico di prova assiale massimo |
0 - 200 kN, precisione ±3% (ogni set di cuscinetti può essere caricato in base al chilometraggio) |
| Carico di prova radiale massimo |
0 - 300 kN, precisione ±3% (ogni set di cuscinetti, carico statico, carico regolabile) |
| Velocità massima |
0-5000 giri/min (la velocità è regolabile), controllo ad anello chiuso, precisione di controllo ±2% |
| Modalità di carico |
Modalità di regolazione automatica o manuale, modalità spettro di carico pre-programmato, modalità velocità |
| Cuscinetti ausiliari |
Lubrificazione forzata con olio sottile |
Banco prova cuscinetti SYJ-d60-120 5000 rpm Caratteristiche
1) Requisiti di alimentazione: l'alimentazione in ingresso è monofase a tre fili AC220V±10% 50Hz.
2) Protezione dalle perdite: protezione dalle perdite di tipo corrente, IΔn ≤30mA, tempo di funzionamento ≤0,1 s, capacità 10A.
3) Regolatore: dotato di un regolatore del motore a velocità CA, per fornire alimentazione regolabile al motore.
4) Raccoglitore dati: è configurato un raccoglitore dati per raccogliere i dati sperimentali.
5) Meccanismo sperimentale: compreso diametro nominale del cuscinetto volvente, campata, tipo di cuscinetto volvente, sede del cuscinetto volvente mobile, dispositivo di carico radiale del cuscinetto volvente, ecc.
6) Sensori: dotati di più sensori, tra cui sensore di carico radiale del cuscinetto volvente, sensore di carico radiale totale, sensore di carico assiale totale, sensore di carico assiale del cuscinetto volvente sinistro e destro, ecc., per misurare le prestazioni del cuscinetto in diverse loads.
Banco prova cuscinetti SYJ-d60-120 5000 rpm Aree di applicazione
Copre la produzione di cuscinetti e le industrie con elevati requisiti di affidabilità dei cuscinetti: produzione di cuscinetti (R&S, controllo qualità), automobili (cuscinetti mozzo ruota/cambio), aerospaziale (cuscinetti motore), trasporto ferroviario (cuscinetti ruota), macchine edili (cuscinetti per carichi pesanti), energia eolica (cuscinetti mandrino), macchine utensili di precisione (cuscinetti mandrino), ecc.
