Banco di prova per cuscinetti SYJ-d120-200 2000rpm Descrizione del prodotto
SYJ-d120-200 banco di prova per cuscinetti a 2000 giri/min può simulare le condizioni di utilizzo reali per condurre test di durata dei cuscinetti in diverse condizioni di lavoro (come velocità diverse, carichi assiali e radiali, temperature, grasso lubrificante, ecc.) e può registrare accuratamente molteplici parametri tecnici importanti come la velocità del cuscinetto, la temperatura del cuscinetto, le vibrazioni, il carico, ecc. per analizzare le prestazioni del cuscinetto.
Componenti principali del banco di prova per cuscinetti SYJ-d120-200

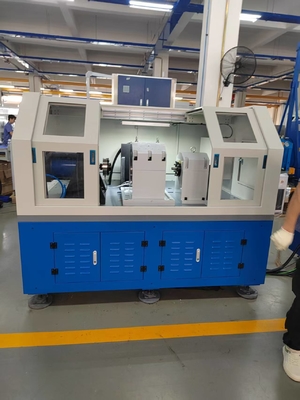

S Il banco di prova per cuscinetti SYJ-d120-200 è composto principalmente da un telaio, un corpo di prova, un sistema di azionamento, un sistema di carico, un sistema di lubrificazione, un sistema di raffreddamento ad aria, un sistema di controllo elettrico e software, come mostrato in Figura 1.
Figura 1 (Configurazione generale del banco di prova per cuscinetti ferroviari)
1) telaio
Il telaio, considerato la base del banco di prova per cuscinetti ferroviari, è realizzato in ghisa duttile, che può garantire la stabilità del banco di prova nella rotazione ad alta velocità e nel funzionamento a carico elevato.
Industria automobilisticaCorpo del banco di prova

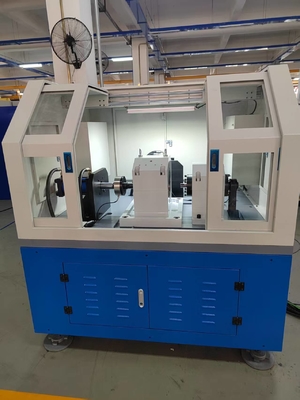

Il corpo del banco di prova è la parte centrale del banco di prova per cuscinetti ferroviari e la sua struttura è la chiave della tecnologia del banco di prova per cuscinetti ferroviari. Il corpo del banco di prova è composto da un dispositivo di carico, un sistema albero di prova, un cuscinetto di prova, un meccanismo di carico, ecc.
Figura 2
Attrezzatura per cuscinetti di prova
AerospazialeSistema di azionamento
Il motore di azionamento adotta un servomotore, che adotta il controllo ad anello chiuso della velocità. Il motore trasmette velocità e coppia al mandrino di prova. La potenza del motore è di 37kW e la curva caratteristica del motore è la seguente.
Soddisfa le caratteristiche del test: intervallo di velocità di controllo del motore 100～±2000 rpm.
Curva caratteristica del servomotore
Transito ferroviarioSistema di carico

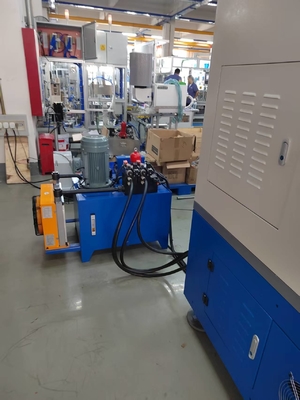

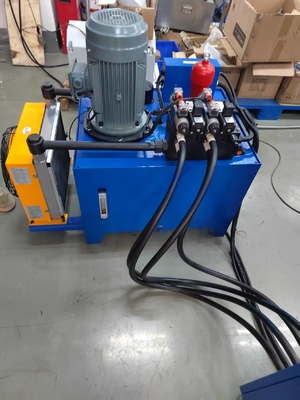

Il sistema di carico adotta una modalità ad anello chiuso a servovalvola idraulica. Il sistema di carico idraulico sarà posizionato all'esterno del corpo del banco di prova, il che è conveniente per la manutenzione e la dissipazione del calore. Il sistema di carico idraulico è una parte importante del sistema di carico servo ad anello chiuso elettro-idraulico.
Macchine ediliSistema di lubrificazione
Il sistema di lubrificazione è il sistema di lubrificazione dei cuscinetti dell'apparecchiatura. Per soddisfare i requisiti di lubrificazione per i cuscinetti dell'apparecchiatura, il sistema di lubrificazione deve essere dotato di pompe di alimentazione e ritorno dell'olio.
Industria dell'energia eolicaSistema di controllo e parti elettriche

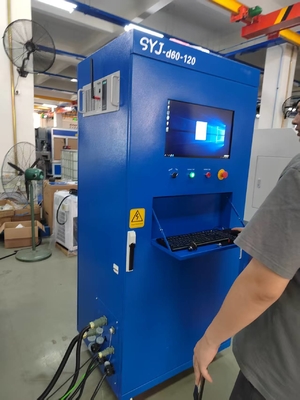

Il sistema di controllo è composto da un controllore programmabile Omron, un terminale di controllo programmabile, un'unità di azionamento a conversione di frequenza, varie unità di acquisizione di sensori (temperatura, velocità, pressione, vibrazioni), motori, ecc.
Macchine utensili di precisioneSistema di raffreddamento ad aria
La ventola a flusso assiale utilizza la ventola a flusso assiale a bassissimo rumore prodotta da Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, con un volume d'aria di 15800 m3/h, una velocità del vento di 10 m/s e una velocità di alimentazione dell'aria controllata.
Parametri tecnici del banco di prova per cuscinetti SYJ-d120-200 2000 rpm
| Indicatori tecnici |
Valori |
| Numero di cuscinetti testati simultaneamente |
2 |
| Diametro interno del cuscinetto di prova |
φ120 mm-φ200 mm |
| Diametro esterno del cuscinetto di prova |
φ200 mm-φ300 mm |
| Carico di prova assiale massimo |
2-30 kN, precisione ±3% (ogni set di cuscinetti può essere caricato in base al chilometraggio) |
| Carico di prova radiale massimo |
5-200 kN, precisione ±3% (ogni set di cuscinetti, carico statico, carico regolabile) |
| Velocità massima |
100-2000 giri/min (la velocità è regolabile), controllo ad anello chiuso, precisione di controllo ±2% |
| Modalità di carico |
Modalità di regolazione automatica o manuale, modalità spettro di carico pre-programmato, modalità velocità |
| Cuscinetti ausiliari |
Lubrificazione forzata con olio sottile |
Aree di applicazione Caratteristiche
1) Requisiti di alimentazione: l'alimentazione in ingresso è monofase a tre fili AC220V±10% 50Hz.
2) Protezione dalle perdite: protezione dalle perdite di tipo corrente, IΔn ≤30mA, tempo di funzionamento ≤0,1s, capacità 10A.
3) Regolatore: dotato di regolatore motore a velocità CA, per fornire alimentazione regolabile al motore.
4) Raccoglitore dati: è configurato un raccoglitore dati per raccogliere i dati sperimentali.
5) Meccanismo sperimentale: compreso il diametro nominale del cuscinetto volvente, la campata, il tipo di cuscinetto volvente, il sedile del cuscinetto volvente mobile, il dispositivo di carico radiale del cuscinetto volvente, ecc.
6) Sensori: dotato di più sensori, tra cui sensore di carico radiale del cuscinetto volvente, sensore di carico radiale totale, sensore di carico assiale totale, sensore di carico assiale del cuscinetto volvente sinistro e destro, ecc., per misurare le prestazioni del cuscinetto in diverse condizioni di carico.Banco di prova per cuscinetti SYJ-d120-200 2000 rpm
Aree di applicazione 1) Industria manifatturiera di cuscinetti:
utilizzato per lo sviluppo di nuovi prodotti, la verifica del processo di produzione e l'ispezione di qualità in fabbrica;2)
Industria automobilistica: test di componenti chiave come cuscinetti del mozzo ruota e cuscinetti del cambio;3)
Aerospaziale: Test di componenti in condizioni di lavoro estreme come cuscinetti del motore e cuscinetti del carrello di atterraggio;4)
Transito ferroviario: Verificare le prestazioni dei cuscinetti del set di ruote e dei cuscinetti del motore di trazione per treni ad alta velocità e metropolitane;5)
Macchine edili: test di cuscinetti per carichi pesanti di escavatori, gru e altre attrezzature;6)
Industria dell'energia eolica: test dei cuscinetti dell'albero principale e dei cuscinetti di imbardata delle turbine eoliche;7)
Macchine utensili di precisione: Verificare la stabilità dei cuscinetti del mandrino in condizioni di lavoro ad alta velocità e alta precisione.Profilo Aziendale
