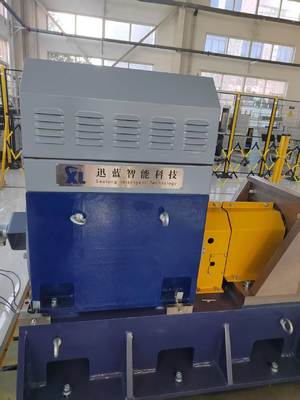

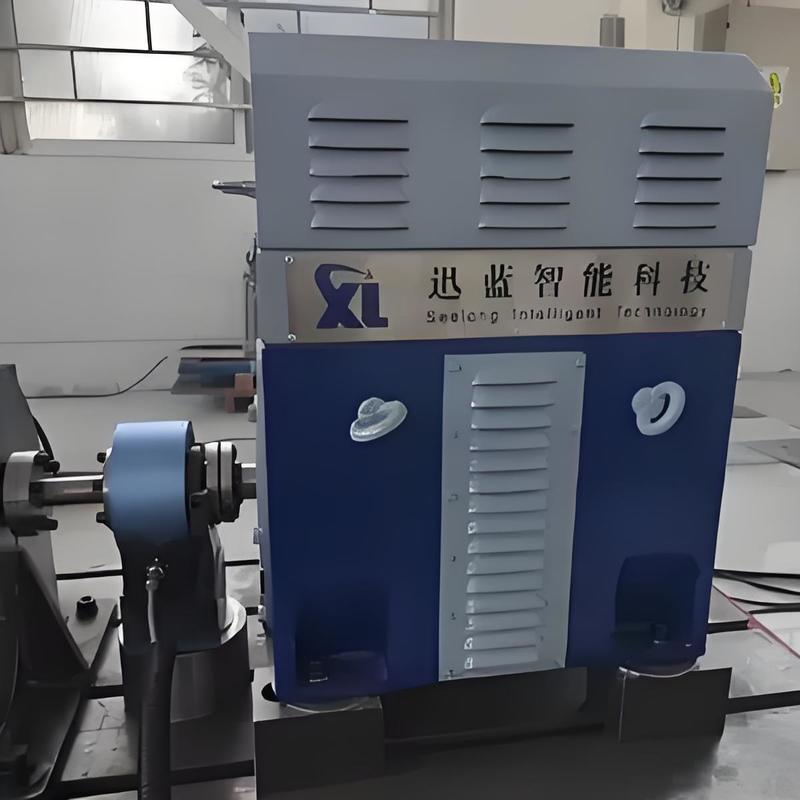

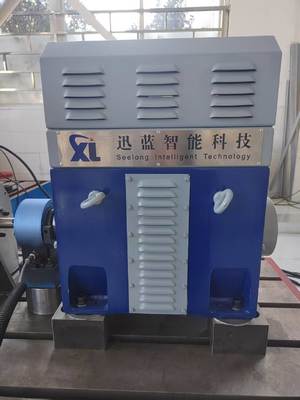

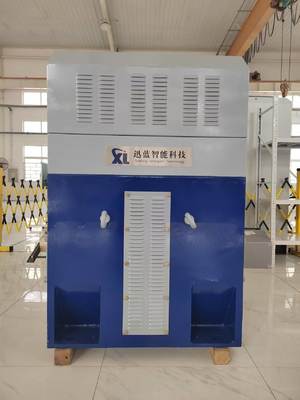

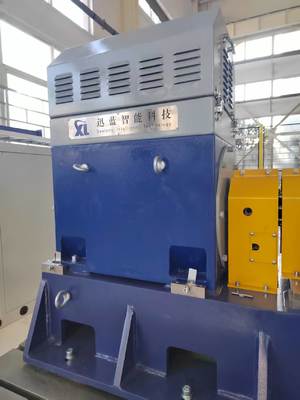

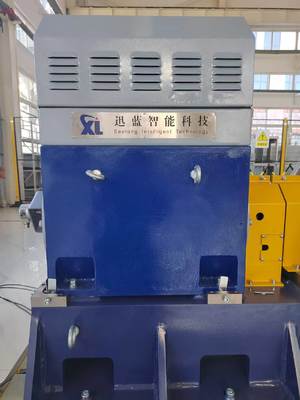

SSCH48-4500/18000 Propulsore per veicoli a nuova energiabanco di prova delle prestazioni del sistema

SSCH48-4500/18000 Descrizione del componente del banco di prova delle prestazioni del sistema di propulsione del veicolo a nuova energia

The SSCH48-4500/18000 New Energy Vehicle Powertrain Performance Test Bench is a high-performance testing device specifically designed for testing drive motors and powertrain systems in passenger vehiclesIl banco è modulare e comprende un dinamometro elettrico, una flangia di coppia, un sistema di conversione di frequenza e un modulo intelligente di misurazione e controllo.Può valutare in modo completo le prestazioni, l'efficienza e l'affidabilità dei motori motori, dei sistemi di propulsione e dei sistemi di batterie.

2. SSCH48-4500/18000Dinamometro elettrico TecnicaParametri

3. SSCH48-4500/18000Propulsore per veicoli a nuova energiaSistemabanco di prova delle prestazioni Vantaggi tecnici

1)Sistema di misurazione ad alta precisione: i componenti principali sono selezionati da marchi di punta del settore. la flangia di coppia HBM ha una precisione di ± 0,05% FS, e l'analizzatore di potenza Seelong ha una precisione di misura di 0,03%.L'errore di acquisizione dei dati è estremamente piccolo, che soddisfa le esigenze di sperimentazione a livello di ricerca e sviluppo.

2)Adattabilità a tutti gli scenari: il simulatore della batteria copre tensioni da 12 a 1200 V e correnti da 300 A e può essere abbinato a diversi tipi di sistemi di propulsione dei veicoli a nuova energia,come le autovetture e i veicoli commerciali, che supporta il test multi-condizionale.

3)Misurazione e controllo integrati intelligenti: il sistema di misura e controllo XLM-1000 è dotato di un processore I7 e di una memoria 32G, che supportano l'acquisizione di dati in tempo reale, l'analisi delle curve e la generazione automatica di rapporti;rendere l'operazione efficiente e conveniente.

4)Progettazione sicura e affidabile: il sistema di conversione di frequenza ABB ha molteplici protezioni contro sovraccarico, sovravolta e surriscaldamento.La combinazione di ammortizzatori a molla e piastra di ghisa HT300 sopprime efficacemente le vibrazioni e garantisce un funzionamento stabile a lungo termine dell'apparecchiatura.

5)Configurazione modulare e flessibile: i componenti principali e i componenti opzionali sono separati, nonché gli accoppiamenti, i supporti del motore, ecc.può essere aggiunto o rimosso in base ai requisiti di prova per adattarsi alle diverse specifiche di prova del sistema di propulsione.

4. SSCH48-4500/18000Propulsore per veicoli a nuova energiaSistemabanco di prova delle prestazioni Aree di applicazione

1) Prova delle prestazioni dei motori di trazione e dei regolatori dei motori per veicoli a nuova energia (potenza, coppia, velocità, efficienza, ecc.).

2) Prova completa delle prestazioni e della durata del sistema di propulsione (motore + riduttore + regolatore) per veicoli a nuova energia.

3) Provare le prestazioni di carica e scarica della batteria di potenza e del pacchetto di batterie e la loro compatibilità con i sistemi di trasmissione.

4) Verifica della ricerca e dello sviluppo, prove di qualità della produzione e prove di certificazione di terze parti per i sistemi di propulsione dei veicoli a nuova energia.

5) Ricerca e insegnamento sperimentale sul sistema di propulsione dei veicoli a nuova energia nelle università e negli istituti di ricerca.

5.SSCH48-4500/18000Sistema di propulsione per veicoli a nuova energia banco di prova delle prestazioni Norma di riferimentos

1) GB/T 18488.1-2024 "Sistemi motori di trazione per veicoli elettrici - Parte 1: Requisiti tecnici"

2) GB/T 18488.2-20 24 "Sistemi motori di trazione per veicoli elettrici - Parte 2: metodi di prova"

3) IEC 60034-1 Macchine elettriche a rotazione

4) GB/T 29307-2012 "Controllore motore di trazione per veicoli elettrici"

5) QC/T 1088-2017 "Metodo di prova di affidabilità dei sistemi motori di propulsione per veicoli elettrici"

6. banco di prova del sistema di propulsione per veicoli a nuova energiaModelloElenco

7Servizio di consegna e post-vendita

• Consegna: i modelli standard sono spediti in 90 giorni, i modelli personalizzati in 90-180 giorni (compresa l'assistenza alla logistica internazionale e allo sdoganamento);

• Servizio post-vendita: garanzia di 1 anno per i componenti principali (dinamometro, flange di coppia), supporto tecnico bilingue (cinese e inglese) per tutta la vita (tempo di risposta ≤ 4 ore);i pezzi di ricambio sono spediti a livello nazionale entro 24 ore e consegnati a livello internazionale entro 7 giorni■ 1 giorno di formazione operativa gratuita e supporto del debug remoto (terminal del computer + video guida).
