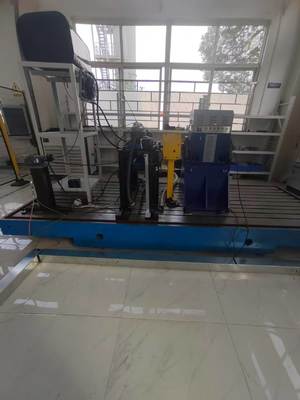

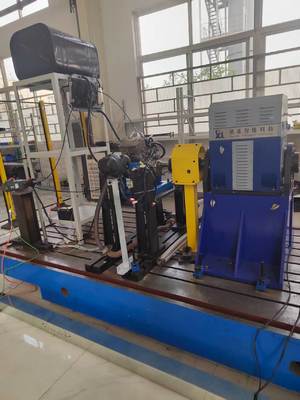

SSCG132-3000/10000 Motore UAV 132kW banco di prova dinamometro elettrico
1. SSCG132-3000/10000 132kWUAVEingineEelettricoDdiametroTestBench Descrizione del componente

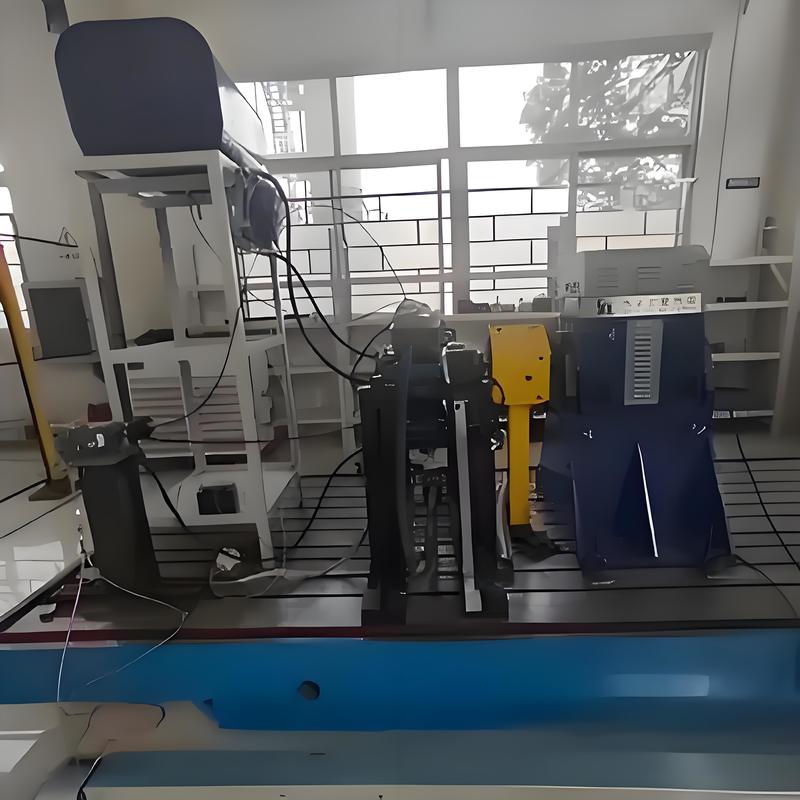

Il banco di prova del dinamometro elettrico del motore UAV SSCG132-3000/10000 da 132 kW è un sistema di prova completo specificamente progettato per la ricerca e la verifica dei motori UAV ad alta potenza.Questo sistema integra un dinamometro elettrico ad alta precisione, un sistema modulare di misura e controllo e un'unità di acquisizione dati multicanale, che consente una valutazione completa dei principali parametri di prestazione quali coppia, velocità, potenza,e consumo di carburante dei motori a turboasse/turboelica della classe 132 kW.
| Nome del componente |
Specificativi essenziali |
BRand |
| SSCG132-3000/10000 dinamometro elettrico |
Potenza 132kW, velocità nominale 3000rpm, velocità massima 10000rpm, coppia nominale 420Nm, design raffreddato ad aria. |
Seelong |
| Flancia di coppia |
Intervallo di misura 0-500Nm, precisione 0,2% FS |
HBM |
| Sistema di inverter a frequenza variabile |
protezioni multiple contro sovraccarico, sovravolta e surriscaldamento. |
ABB |
| Sistema di misurazione e controllo XLE-1000 |
PC industriale: IPC710; CPU: Intel Core i7; Memoria: 32GB DDR4; Hard Drive: 1TB SSD; software XLE-1000 preinstallato |
Seelong |
| Sistema di acquisizione dei dati |
Comprende un modulo a bassa temperatura a 6 canali, un modulo ad alta temperatura a 8 canali e un modulo analogo a 8 canali, integrando sensori PT100, pressione, temperatura e umidità. |
Seelong |
| Attuatore di servoacceleratore |
Forza di azionamento di 150 N, corsa di 120 mm; simulazione elettronica dell'acceleratore: doppio canale 0-2.5V/5V |
Seelong |
| misuratore del consumo di carburante |
Tipo di pesatura, gamma di misura 10-50 kg/h, precisione 0,2%FS |
Seelong |
| Ventilatore a frequenza variabile centrifuga |
Potenza di 30 kW, utilizzata per la dissipazione del calore del dispositivo sottoposto a prova. |
Seelong |
| Opzionale - Accoppiamento |
Torsione ammissibile: 500Nm; velocità ammissibile: 18000 giri/min |
Seelong |
| Opzionale - supporto motore |
Non standard, su misura, a forma di L, spessore della parete > 50 mm |
Seelong |
| Opzionale - piastra in ghisa |
Materiale: HT300; Piattazza: ≤ 0,05 mm/m; Rugosità superficiale: Ra≤1,6 μm; Amortizzatori e piastre in ghisa garantiscono la stabilità durante le prove ad alta velocità. |
Seelong |
| Opzionale - ammortizzatori |
Tipo molla, carico nominale da 100 a 300 kg, coefficiente di ammortizzazione da 0,2 a 0.3, adatto alle frequenze di vibrazione da 5-10 Hz; l'ammortizzatore e la piastra in ghisa garantiscono la stabilità durante le prove ad alta velocità. |
Seelong |
2.SSCG132-3000/10000 132kWDinamometro elettricoParametri tecnici
| Parametri |
Specificità |
| Modello |
SSCG132-3000/10000 |
| Potenza nominale |
132 kW |
| Velocità nominale |
3000 giri al minuto |
| Torsione nominale |
420Nm |
| Velocità massima |
10000 giri al minuto |
| Metodo di raffreddamento |
raffreddato ad aria |
| Livello di protezione |
Protezione IP54 |
| Capacità di sovraccarico |
150% della potenza nominale |
| Accuratezza della misurazione della coppia |
±0,2%FS |
| Precisione di misura della velocità |
±1 giri al minuto |
3. SSCG132-3000/10000 Motore UAV 132kW Dinamometro elettrico Vantaggi principali
Controllo ad alta precisione: la flangia della coppia e il contatore del consumo di carburante hanno una precisione dello 0,2% FS e, combinati con l'algoritmo PID, si ottiene il controllo delle fluttuazioni di velocità (valore tipico < ± 0,1%).
Gestione dell'energia in quattro quadranti: Supporta il funzionamento in doppia modalità di elettrico/generatore, con un'elevata efficienza di feedback energetico, e si adatta alle esigenze di test in condizioni complete dei motori dei droni.
Scalabilità modulare: Il sistema di misurazione e controllo XLE-1000 supporta l'acquisizione di dati multicanale e i componenti opzionali possono essere adattati in modo flessibile a diversi scenari di prova.
Protezione della sicurezza: Il sistema di convertitore di frequenza integra la protezione da sovraccarico, sovratensione e surriscaldamento per garantire la stabilità durante i test ad alta velocità.
Progettazione a bassa vibrazione: L'ammortizzatore è adattato a frequenze di vibrazione da 5 a 10 Hz e la piastra in ghisa garantisce la precisione dei test.
4. SSCG132-3000/10000 Motore UAV 132kW Dinamometro elettricoArea di applicazione
Sviluppo di motori per veicoli aerei senza pilota (UAV): prova a processo completo applicabile ai motori a turboasse/turboelica della classe 132 kW.
Verificazione della propulsione aerospaziale: Supporta la prova di durata di materiali difficili da lavorare, come le leghe ad alta temperatura e le leghe di titanio.
Prova di potenza di nuova energia: valutazione dell'efficienza energetica dei sistemi di propulsione ibridi.
Calibrazione dei motori industriali: utilizzato per la calibrazione di alta precisione delle caratteristiche di coppia del motore e velocità.
5. SSCG132-3000/10000 Motore UAV 132kW Dinamometro elettrico Norme di riferimento
Norme di sicurezza elettrica: è conforme alle norme IEC 60034-30-1 di efficienza energetica.
Norme di acquisizione dei dati: in conformità al sistema di gestione delle misure ISO 10012.
Norme di adattabilità ambientale: soddisfa i requisiti di prova ambientale della serie GB/T 2423.
6.Dinamometro elettrico del motore UAVModello Elenco
| Modello |
Potenza (kW) |
Torsione (Nm) |
Velocità nominale (rpm) |
Velocità massima (rpm) |
Accuratezza di misurazione della coppia |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
00,2% FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
00,2% FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
00,2% FS |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
00,2% FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
00,2% FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
00,2% FS |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
00,2% FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
00,2% FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
00,2% FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
00,2% FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
00,2% FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
00,2% FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
00,2% FS |
| Potenza, velocità. Distanzaa)e il numero di moduli di acquisizione può essere personalizzatoa)Requisito. |
7Servizio di consegna e post-vendita
Consegna: i modelli standard spediscono entro 90 giorni; i modelli personalizzati spediscono entro 90-180 giorni (compresa la logistica internazionale e l'assistenza in dogana).
Servizio post-vendita: garanzia di 1 anno per i componenti principali (dinamometro, flange di coppia), supporto tecnico bilingue (cinese e inglese) per tutta la vita (tempo di risposta ≤ 4 ore);i pezzi di ricambio sono spediti a livello nazionale entro 24 ore e consegnati a livello internazionale entro 7 giorni■ 1,5 giorni di formazione operativa gratuita; supporto per il debug remoto (computer, inclusa la guida alla configurazione della soluzione modulare).
8. FAQ
D: Qual è la quantità minima di ordine per la nostra cooperazione?
R: Supportiamo piccoli ordini di 1 pezzo per prodotti in magazzino.
D: Come posso saperne di più sui prodotti?
R: Si prega di lasciare la propria e-mail e vi invieremo il libro elettronico di campioni.
D: Qual è il termine di pagamento?
R: Normalmente il deposito è del 40% T/T, pagare in pieno prima della spedizione.
D: Qual è il tempo di consegna per i miei ordini?
R: Il ciclo di produzione dei dinamometri è di 6-8 settimane, il ciclo di produzione dei sensori è di 2-3 settimane, altri prodotti si prega di contattarci.
D: Come si ottiene la soluzione complessiva del banco di prova?
R: Lasciateci la vostra email, il nostro personale tecnico vi comunicherà il piano dettagliato.
D: Posso venire a visitare la vostra fabbrica?
R: Certo, siete sempre i benvenuti.
