SSCD315-1500/3800 315KW Banco di prova dinamometrico elettrico per motori di veicoli a nuova energia
1. SSCD315-1500/3800 315KW Descrizione dei componenti del sistema del banco di prova dinamometrico elettrico per motori di veicoli a nuova energia
Il sistema del banco di prova dinamometrico elettrico per motori SSCD315-1500/3800 da 315 kW è una piattaforma di test completa di fascia alta sviluppata per motori ad alta potenza da 315 kW in veicoli commerciali medi e pesanti, attrezzature di ingegneria e altri settori. Il sistema integra un dinamometro elettrico, unità di rilevamento ad alta precisione, un centro di misurazione e controllo intelligente e un sistema di simulazione energetica ad ampia area. Può realizzare la verifica delle prestazioni a condizioni complete, test di durata e analisi di simulazione dei guasti dei motori ed è adatto alle esigenze di test di motori ad alta potenza di fascia media in camion a nuova energia medi e pesanti, macchinari di ingegneria di medie dimensioni e sistemi di propulsione di veicoli speciali.
| Nome del componente |
Specifiche principali |
Marca |

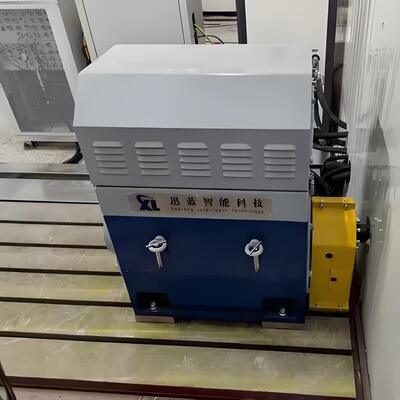

| Dinamometro elettrico SSCD315-1500/3800 |
Potenza: 315KW; Velocità nominale: 1500 giri/min; Coppia nominale: 2001 Nm; Velocità massima: 3800 giri/min; Velocità a potenza costante: 1500-3800 giri/min; Sistema di raffreddamento ad acqua ad alta efficienza. |
Seelong |
| Sensore di coppia ad alta precisione |
Campo di misura: 0-3000 Nm (precisione: 0,15% FS), tempo di risposta dinamica ≤1 ms |
HBM |

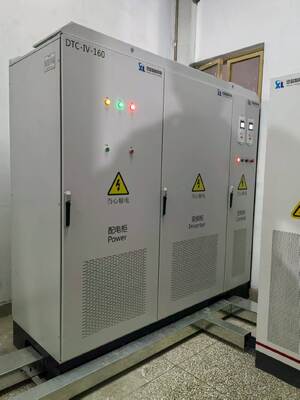

| Sistema inverter a frequenza variabile intelligente |
Tensione di ingresso: trifase CA 380 V-480 V; frequenza: 50-60 Hz; valore di protezione da sovracorrente: 1,8 volte la corrente nominale; dotato di tecnologia di controllo vettoriale, supporta la regolazione precisa della coppia e integra un meccanismo di protezione tripla contro le sovratensioni, la protezione da cortocircuito e l'avviso di temperatura. |
Siemens |
| Sistema di misurazione e controllo XLP-1000 |
PC industriale: IPC710, CPU: i7, Memoria: 32 GB, Disco rigido: 1 TB, Software del sistema di misurazione e controllo XLP-1000 |
Seelong |
| Sistema di acquisizione dati |
Include unità di acquisizione temperatura/vibrazioni/rumore/pressione; intervallo di temperatura -40~300℃ (precisione ±0,3℃); frequenza di vibrazione 5 Hz-20 kHz; campo di misura della pressione 0-10 MPa (precisione ±0,2% FS). |
Seelong |
| Analizzatore di potenza |
Modello: WT3006; Precisione di base: 0,03% (0,01% della lettura + 0,02% del campo); Larghezza di banda: CC, 0,1 Hz -1 MHz; Touchscreen LCD > 6 canali + MTR |
Seelong |
| Trasformatore di corrente |
Campo di misura 1000 A, classe di precisione 0,03% FS, classe di isolamento F. |
Seelong |
| Simulatore di batteria |
Tensione di uscita: 36-1200 V; Potenza nominale: 315 kW; Potenza di picco: 400 kW; Corrente nominale: 800 A; Corrente di picco: 1000 A; Tensione di feedback: 380-450 V; Supporta 8 tipi di modelli di batteria (inclusa la simulazione di batteria a stato solido). |
Seelong |
| Componenti opzionali |
Accoppiamenti ad alte prestazioni |
Velocità consentita: 6000 giri/min, coppia consentita: 3000 Nm, struttura tampone elastica |
| |
Staffa motore regolabile |
Intervallo di regolazione della staffa (altezza del centro motore): 250 mm-600 mm; capacità di carico: ≥400 kg |
| |

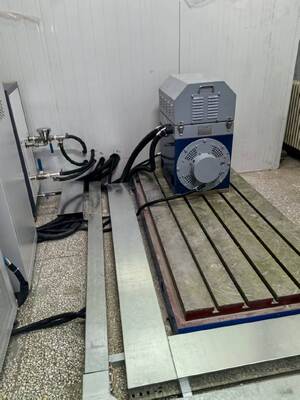

Piattaforma in ghisa ad alta precisione |
Materiale: HT350 (resistenza alla trazione ≥350 MPa), struttura a smorzamento a nido d'ape, errore di planarità ≤0,02 mm/m |
| |
Ammortizzatore composito |
Ammortizzatore a molla a smorzamento regolabile con un'efficienza di smorzamento di ≥92%, adatto per i requisiti di soppressione delle vibrazioni nei test di media e alta potenza. |
2. Dinamometro elettrico SSCD315-1500/3800 da 315 kW Parametri tecnici
| Parametri |
Indicatori tecnici |
| Produttore del dinamometro elettrico |
Seelong |
| Potenza nominale |
315kW |
| Coppia nominale |
2001Nm |
| Velocità nominale |
1500 giri/min |
| Velocità massima |
3800 giri/min |
| Intervallo di velocità a coppia costante |
0-1500 giri/min |
| Intervallo di velocità a potenza costante |
1500-3800 giri/min |
| Modello sensore di coppia |
T40FM |
| Produttore del sensore di coppia |
HBM |
| Campo del sensore di coppia (Nm) |
0-3000 Nm |
| Livello di precisione |
0,15%FS |
3. SMotore per veicoli a nuova energia SCD315-1500/3800 da 315 kWBanco di prova dinamometricoSistema Vantaggi principali
1) Alta potenza con adattamento preciso: Il dinamometro principale ha una potenza nominale di 315 kW, un intervallo di coppia di 0-3000 Nm, una velocità massima di 3800 giri/min e un intervallo di potenza costante di 1500-3800 giri/min. È abbinato con precisione ai requisiti di test a pieno carico e in condizioni di lavoro estreme di motori ad alta potenza di fascia media in veicoli commerciali medi e pesanti e macchinari edili di medie dimensioni. È compatibile con i prodotti motore con molteplici caratteristiche di velocità, rendendo l'adattabilità più mirata.
2) Precisione di misurazione leader del settore: Dotato di un sensore di coppia ad alta precisione HBM (precisione 0,15% FS) e di un analizzatore di potenza Seelong WT3006 (precisione di base 0,03%), insieme a un modulo di acquisizione dati ad alta velocità da 10 kHz, consente l'acquisizione accurata di parametri chiave come coppia, potenza, temperatura e vibrazioni, con un tasso di errore dei dati inferiore allo 0,3%, soddisfacendo gli standard di test ad alta precisione.
3) Il sistema offre scalabilità flessibile: il simulatore di batteria supporta un'ampia uscita di tensione di 36-1200 V e 8 tipi di modelli di batteria (incluse le batterie a stato solido emergenti), con una corrente di picco di 1000 A, adattabile a vari sistemi di alimentazione motore ad alta potenza di fascia media; il sistema inverter a frequenza variabile intelligente Siemens è compatibile con un'ampia tensione di ingresso di 380 V-480 V e raggiunge una risposta dinamica e una regolazione rapida basate sulla tecnologia di controllo vettoriale, mostrando un'eccellente stabilità operativa e capacità anti-interferenza e i suoi moduli funzionali possono essere espansi in base ai requisiti di test.
4) Design strutturale affidabile e durevole: Tutti i componenti principali sono stati sottoposti a verifica a lungo termine in condizioni di media e alta potenza. Staffe di montaggio opzionali ad alto carico (regolabili 250-600 mm), piattaforme in ghisa ad alta resistenza HT350 e ammortizzatori compositi possono essere equipaggiati per sopprimere efficacemente le interferenze da vibrazioni durante i test e garantire un funzionamento stabile a lungo termine dell'apparecchiatura. Il design modulare supporta l'espansione funzionale e la modifica personalizzata, rendendo la manutenzione più conveniente.
4. Motore per veicoli a nuova energia SSCD315-1500/3800 da 315 kWBanco di prova dinamometrico elettricoSistema Aree di applicazione
1) Settore dei veicoli a nuova energia medi e pesanti: adattabile ai test di potenza, coppia, efficienza, durata e adattabilità all'ambiente ad alta e bassa temperatura dei motori di azionamento per camion a nuova energia medi e pesanti, autobus di medie dimensioni, veicoli minerari leggeri, ecc. e corrispondente ai requisiti di abbinamento delle batterie di alimentazione principali.
2) Settore delle apparecchiature industriali di medie dimensioni: Possiamo condurre test di fabbrica, test di tipo e verifica dell'affidabilità per motori di azionamento industriali da 315 kW e inferiori, gruppi elettrogeni di piccole e medie dimensioni e motori di abbinamento compressori, coprendo scenari applicativi nell'industria leggera, nei materiali da costruzione, nei macchinari generali e in altri settori.
3) Settore delle apparecchiature speciali di fascia media: soddisfa le esigenze di test speciali di motori speciali per macchinari di ingegneria di piccole e medie dimensioni (caricatori, mini escavatori), sistemi di propulsione di veicoli speciali, motori di trazione per il trasporto ferroviario leggero, ecc. ed è adattato a condizioni di lavoro complesse con coppia da media ad alta, ampia velocità e impatto medio.
4) Settore R&S e test: Forniamo agli istituti di ricerca locali, ai centri di ricerca e sviluppo automobilistici e alle organizzazioni di test di terze parti soluzioni di ricerca e sviluppo delle prestazioni, test di conformità agli standard e test personalizzati per motori ad alta potenza di fascia media, supportando l'ottimizzazione e la verifica innovativa delle tecnologie motoristiche mature.
5. Motore per veicoli a nuova energia SSCD315-1500/3800 da 315 kWBanco di prova dinamometrico elettricoSistema Standard di riferimentos
Standard nazionali
- GB/T 18488.1-2015 "Sistema motore di azionamento per veicoli elettrici - Parte 1: Specifiche",
- GB/T 18488.2-2015 "Sistema motore di azionamento per veicoli elettrici - Parte 2: Metodi di prova",
- GB/T 755-2019 "Macchine elettriche rotanti - Valori nominali e prestazioni",
- GB/T 29307-2022 "Metodi di prova di affidabilità del sistema motore di azionamento per veicoli elettrici".
Standard internazionali
- ISO 15084-1:2017 Veicoli stradali - Sistemi di azionamento elettrico - Parte 1: Interfacce di alimentazione,
- IEC 60034-1:2017 Macchine elettriche rotanti - Parte 1: Valori nominali e prestazioni,
- ISO 6469-5:2022 Veicoli elettrici - Requisiti di sicurezza - Parte 5: Sistemi di alimentazione.
Standard specifici dei componenti
- Il sensore di coppia HBM T40FM è conforme allo standard di calibrazione ISO 16613:2013,
- Il sistema inverter a frequenza variabile Siemens è conforme allo standard di sicurezza IEC 61800-5-1 e allo standard IEC 61800-2 per sistemi di azionamento elettrico a velocità regolabile,
- L'analizzatore di potenza è conforme allo standard di precisione IEC 62053-22.
6. Elenco dei modelli del sistema del banco di prova dinamometrico elettrico per motori di veicoli a nuova energia
| Modello |
Potenza (KW) |
Coppia (Nm) |
Velocità nominale (giri/min) |
Velocità massima (giri/min) |
Precisione della misurazione della coppia |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,15%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,15%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,15%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,15%FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0,15%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,15%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,15%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,15%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,15%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,15%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,15%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,15%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,15%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,15%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,15%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,15%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,15%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,15%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,15%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,15%FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
0,15%FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
0,15%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,15%FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
0,15%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,15%FS |
7. Supporto post-vendita e consegna
Consegna
I modelli standard vengono spediti entro 90 giorni, mentre i modelli personalizzati vengono spediti entro 120-150 giorni (compresa la logistica internazionale e l'assistenza allo sdoganamento). La consegna include un set completo di apparecchiature, istruzioni di installazione, manuale operativo, certificato di calibrazione, elenco dei pezzi di ricambio e altra documentazione completa. Sono supportate l'installazione e la messa in servizio in loco.
Servizio post-vendita
1) Servizio di garanzia: I componenti principali (dinamometro, flangia di coppia, sistema inverter a frequenza variabile) sono garantiti per 1 anno e le parti difettose saranno riparate o sostituite gratuitamente durante il periodo di garanzia.
2) Supporto tecnico: Viene fornito supporto tecnico bilingue (cinese e inglese) a vita, con un tempo di risposta inferiore o uguale a 4 ore; sono supportati il debug remoto (basato su computer), la guida alla configurazione della soluzione modulare e le risposte online alle domande tecniche.
3) Servizi di formazione: Forniamo 2 giorni di formazione operativa in loco gratuita, che copre l'installazione delle apparecchiature, le impostazioni dei parametri, i test delle condizioni operative, l'analisi dei dati e la manutenzione quotidiana, per garantire che gli utenti siano esperti nell'utilizzo del sistema.
8. FAQ
D: Qual è la quantità minima d'ordine per la nostra collaborazione?
R: Supportiamo un piccolo ordine di prova di 1 pezzo per i prodotti a stock.
D: Come posso saperne di più sui prodotti?
R: Si prega di lasciare la propria e-mail e vi invieremo il vostro campionario elettronico.
D: Qual è il tuo termine di pagamento?
R: Normalmente 40% di deposito T/T, pagare per intero prima della spedizione.
D: Qual è il tempo di consegna per i miei ordini?
R: Il ciclo di produzione dei dinamometri è di 6-8 settimane, il ciclo di produzione dei sensori è di 2-3 settimane, per altri prodotti si prega di contattarci.
D: Come otteniamo la soluzione complessiva del banco di prova?
R: Lasciaci la tua e-mail, il nostro personale tecnico comunicherà con te il piano dettagliato.
D: Posso venire a visitare la tua fabbrica?
R: Certo, sei sempre il benvenuto per una visita.
